申请日2016.12.24
公开(公告)日2017.06.30
IPC分类号F04D29/00
摘要
本实用新型提供一种一体化预制污水提升泵站包括挂环，水泵装置，底座，隔音板和外壳，所述的底座安装在外壳的下部;所述的水泵装置安装外壳的内部;所述的隔音板安装在外壳的内壁;所述的水泵装置包括通风口，花纹铝盖板，爬梯，踏板，进水口，螺钉孔，水泵，阀门，出水口，输气管，把手，电子控制柜，输送管道和水泵外壳，所述的踏板设置在爬梯的下部。本实用新型通过隔音板的设置具有耐水性、耐热性、抗紫外线，有利于减小噪音，通过挂环的设置有利于方便挂接，方便安放，提高工作效率，通过电子控制柜的设置有利于方便操控水泵站，提高智能化程度，使用方便。
摘要附图
权利要求书

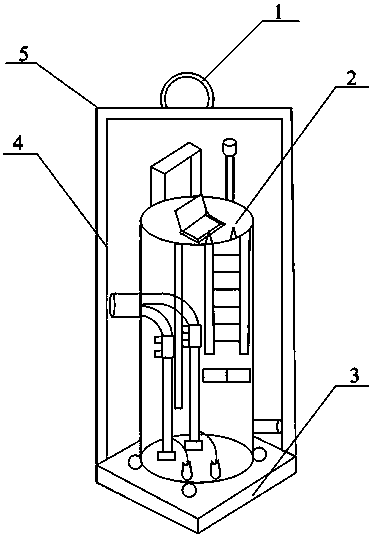

1.一种一体化预制污水提升泵站，其特征在于，该一体化预制污水提升泵站包括挂环(1)，水泵装置(2)，底座(3)，隔音板(4)和外壳(5)，所述的底座(3)安装在外壳(5)的下部;所述的水泵装置(2)安装外壳(5)的内部;所述的隔音板(4)安装在外壳(5)的内壁，所述的水泵装置(2)包括通风口(21)，花纹铝盖板(22)，爬梯(23)，踏板(24)，进水口(25)，螺钉孔(26)，水泵(27)，阀门(28)，出水口(29)，输气管(210)，把手(211)，电子控制柜(212)，输送管道(213)和水泵外壳(214)，所述的花纹铝盖板(22)电性连接在水泵外壳(214)的上部;所述的电子控制柜(212)电性连接在花纹铝盖板(22)的上部;所述的通风口(21)安装在电子控制柜(212)的右侧;所述的爬梯(23)通过螺栓安装在水泵外壳(214)前部的右侧;所述的把手(211)焊接在爬梯(23)的上部;所述的出水口(29)安装在水泵外壳(214)的左侧中间位置;所述的阀门(28)套接在输送管道(213)的内部;所述的输气管(210)安装在输送管道(213)的中间位置;所述的螺钉孔(26)开设在水泵外壳(214)下部的四周;所述的进水口(25)设置在水泵外壳(214)的右下部;所述的水泵(27)安装在水泵外壳(214)的下部;所述的踏板(24)设置在爬梯(23)的下部。
2.如权利要求1所述的一体化预制 污水提升泵站，其特征在于，所述的隔音板(4)具体采用聚酯纤维隔音板。
3.如权利要求1所述的一体化预制污水提升泵站，其特征在于，所述的挂环(1)通过螺栓连接在外壳(5)的上部中间位置。
4.如权利要求1所述的一体化预制污水提升泵站，其特征在于，所述的电子控制柜(212)具体采用K系列电气控制柜。
说明书
一种一体化预制污水提升泵站
技术领域
本实用新型属于污水泵技术领域，尤其涉及一种一体化预制污水提升泵站。
背景技术
城市化进程的发展导致污水排放量的增多，对于泵站的体积的需求也越来越大，泵的质量也是越来越重;现有的一体化泵站均安装在地面以下，节省占地面积，为了方便泵组抽提污水，泵组安装在泵站的底部，在泵组阀故障需要修理时，需要将泵组提升到地面上进行修理，操作繁琐，浪费大量的人力物力，现有技术为中国专利公开号为CN204311558U的污水泵所采用的技术方案是：一种方便更换泵组的一体化污水泵站，包括外筒体，污水泵，吊运设备，进水管和出水管，所述的吊运设备包括起吊电机，传动滚轮，吊绳和传动轨道，所述的起吊电机通过传动滚轮和吊绳连接在污水泵的上端，所述的传动轨道为内侧设有多个弧形连接面的钢制传动轨道，所述的污水泵的两侧设有弧形摩擦垫片，所述的污水泵通过弧形摩擦垫片活动连接在传动轨道内，所述的出水管通过插接口连接在污水泵上，具有操作简单方便，无需将污水泵取出泵站的外筒体，污水泵与出水管之间连接稳定，不影响污水泵的正常出水工作，提高了泵站的污水处理效率的优点。但是，现有的污水泵还存在着不易安放，噪音大，使用不方便的问题。
因此，发明一种一体化预制污水提升泵站显得非常必要。
实用新型内容
本实用新型为解决公知技术中存在的现有的污水泵不易安放，噪音大，使用不方便的问题的问题而提供一种一体化预制污水提升泵站。
本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：一种一体化预制污水提升泵站包括挂环，水泵装置，底座，隔音板和外壳，所述的底座安装在外壳的下部;所述的水泵装置安装外壳的内部;所述的隔音板安装在外壳的内壁。
本实用新型还可以采用如下技术措施。
所述的水泵装置包括通风口，花纹铝盖板，爬梯，踏板，进水口，螺钉孔，水泵，阀门，出水口，输气管，把手，电子控制柜，输送管道和水泵外壳，所述的花纹铝盖板电性连接在水泵外壳的上部;所述的电子控制柜电性连接在花纹铝盖板的上部;所述的通风口安装在电子控制柜的右侧;所述的爬梯通过螺栓安装在水泵外壳前部的右侧;所述的把手焊接在爬梯的上部;所述的出水口安装在水泵外壳的左侧中间位置;所述的阀门套接在输送管道的内部;所述的输气管安装在输送管道的中间位置;所述的螺钉孔开设在水泵外壳下部的四周;所述的进水口设置在水泵外壳的右下部;所述的水泵安装在水泵外壳的下部;所述的踏板设置在爬梯的下部。
所述的隔音板具体采用聚酯纤维隔音板，具有耐水性、耐热性、抗紫外线，有利于减小噪音。
所述的挂环通过螺栓连接在外壳的上部中间位置，有利于方便挂接，方便安放，提高工作效率。
所述的电子控制柜具体采用K系列电气控制柜，有利于方便操控水泵站，提高智能化程度，使用方便。
本实用新型具有的优点和积极效果是：
本实用新型通过隔音板的设置具有耐水性、耐热性、抗紫外线，有利于减小噪音，通过挂环的设置有利于方便挂接，方便安放，提高工作效率，通过电子控制柜的设置有利于方便操控水泵站，提高智能化程度，使用方便。
