申请日2017.01.05
公开(公告)日2017.08.15
IPC分类号C02F9/10
摘要
本实用新型公开了一种适合低温环境的高浓度有机废水处理设施，包括废水池，废水池内部的底端安装有过滤网，废水池的底端通过保温管连接于中和仓，中和仓的一侧固定连接有盐酸瓶，中和仓的另一侧固定连接有氢氧化钠瓶，中和仓的底端通过保温管连接于实心玻璃球体，中和仓顶部的一侧安放有PH测量仪，实心玻璃球体内开有多个纳米吸附孔，纳米吸附孔的底部通过冷凝管连接于静置槽，静置槽的一端通过保温管固定连接于石灰仓，静置槽与石灰仓之间的保温管上安装有单向阀，石灰仓的顶部通过蒸汽管与废水池的一侧固定连接;该种适合低温环境的高浓度有机废水处理设施，更能适应低温环境并且处理效果好，工序和结构简单，节省能源。
权利要求书

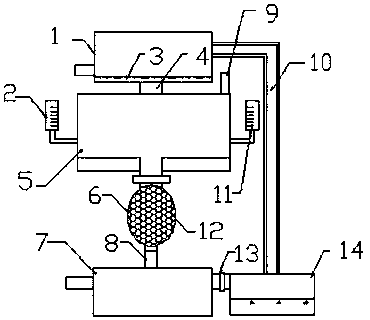

1.一种适合低温环境的高浓度有机废水处理设施，包括废水池(1)，其特征在于，所述废水池(1)内部的底端安装有过滤网(3)，所述废水池(1)的底端通过保温管(4)连接于中和仓(5)，所述中和仓(5)的一侧固定连接有盐酸瓶(2)，所述中和仓(5)的另一侧固定连接有氢氧化钠瓶(11)，所述中和仓(5)的底端通过保温管(4)连接于实心玻璃球体(6)，所述中和仓(5)顶部的一侧安放有PH测量仪(9)，所述实心玻璃球体(6)内开有多个纳米吸附孔(12)，所述实心玻璃球体(6)的底部通过冷凝管(8)连接于静置槽(7)，所述静置槽(7)的一端通过保温管(4)固定连接于石灰仓(14)，所述静置槽(7)与石灰仓(14)之间的保温管(4)上安装有单向阀(13)，所述石灰仓(14)的顶部通过蒸汽管(10)与废水池(1)的一侧固定连接，所述PH测量仪(9)电性连接于外界电源。
2.根据权利要求1所述的一种适合低温环境的高浓度有机废水处理设施，其特征在于，所述中和仓(5)与所述实心玻璃球体(6)之间的所述保温管(4)上安装有阀门。
3.根据权利要求1或2所述的一种适合低温环境的高浓度有机废水处理设施，其特征在于，所述实心玻璃球体(6)通过螺纹结构与所述保温管(4)和所述冷凝管(8)之间活动连接。
4.根据权利要求1所述的一种适合低温环境的高浓度有机废水处理设施，其特征在于，所述蒸汽管(10)的外部包裹有保温套。
5.根据权利要求1所述的一种适合低温环境的高浓度有机废水处理设施，其特征在于，所述静置槽(7)的一侧固定设有溢水口。
说明书
一种适合低温环境的高浓度有机废水处理设施
技术领域
本实用新型涉及适合低温环境的高浓度有机废水处理设施领域，具体为一种适合低温环境的高浓度有机废水处理设施。
背景技术
化工企业在化工合成、清洗槽罐时产生的废水富含大量有机物，化学成分繁多且复杂，废水处理相当困难，如果不加以有效的处理，对人们的生活带来很大的困扰和危害，但是传统的处理化工企业产生的高浓度有机废水设施，在北方冬季寒冷的气候条件下效果非常差，因为其环境较冷所以对于高浓度有机废水的逐级沉淀吸附等处理程序有着很大的影响，而且处理效果也不是很好，适应性不强，而本技术方案在将氧化钙变成碳酸钙的同时，还能释放大量的热，来帮助高浓度的废水进行处理，并且能够有效的解决上述问题。
实用新型内容
本实用新型提出一种适合低温环境的高浓度有机废水处理设施，解决了现有技术中设施适应性差，处理效果较差，浪费能源，工序和结构复杂的问题，使其更能适应低温环境并且处理效果好，工序和结构简单，节省能源。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种适合低温环境的高浓度有机废水处理设施，包括废水池，所述废水池内部的底端安装有过滤网，所述废水池的底端通过保温管连接于中和仓，所述中和仓的一侧固定连接有盐酸瓶，所述中和仓的另一侧固定连接有氢氧化钠瓶，所述中和仓的底端通过保温管连接于实心玻璃球体，所述中和仓顶部的一侧安放有PH测量仪，所述实心玻璃球体内开有多个纳米吸附孔，所述实心玻璃球体的底部通过冷凝管连接于静置槽，所述静置槽的一端通过保温管固定连接于石灰仓，所述静置槽与石灰仓之间的保温管上安装有单向阀，所述石灰仓的顶部通过蒸汽管与废水池的一侧固定连接，所述PH测量仪电性连接于外界电源。
作为本实用新型的一种优选技术方案，所述中和仓与所述实心玻璃球体之间的所述保温管上安装有阀门。
作为本实用新型的一种优选技术方案，所述实心玻璃球体通过螺纹结构与所述保温管和所述冷凝管之间活动连接。
作为本实用新型的一种优选技术方案，所述蒸汽管的外部包裹有保温套。
作为本实用新型的一种优选技术方案，所述静置槽的一侧固定设有溢水口。
本实用新型所达到的有益效果是：通过设有过滤网来对有机物废水进行初次过滤，去除一些残渣，通过设有盐酸瓶和氢氧化钠瓶方便对有机废水进行中和，并释放热量，有利于化学分子的活跃，通过设有PH测量仪来实时测量中和仓内的废水性质，方便对其进行精确的调节，通过设有纳米吸附孔来吸附其中的一些化学物质，通过冷凝管和静置槽有利于降低分子的活动性，并对废水进行静置沉淀，通过设有石灰仓和蒸汽管使静置槽内的部分水进入到石灰仓产生大量的热气进入到废水池对其加热以及消毒，有助于后面的中和。
