申请日2016.12.24
公开(公告)日2017.08.15
IPC分类号C02F1/00
摘要
一种污水过滤循环系统中的虹吸装置，属于污水循环技术领域，解决现有技术中水泵长期运行后出现漏气现象，导致水泵无法正常运行的问题，包括设置在水泵出水口和止回阀之间的管路上的单向阀，设置在水泵吸水口处的虹吸桶，设置在虹吸桶顶端的电磁阀，虹吸桶的一端与水泵的吸水口连接，另一端通过吸水管道垂直伸入水池底部。本实用新型使水泵在正常的磨损下也能照常开机运转，既保证了水泵的安全运行，也降低了操作人员的劳动强度。

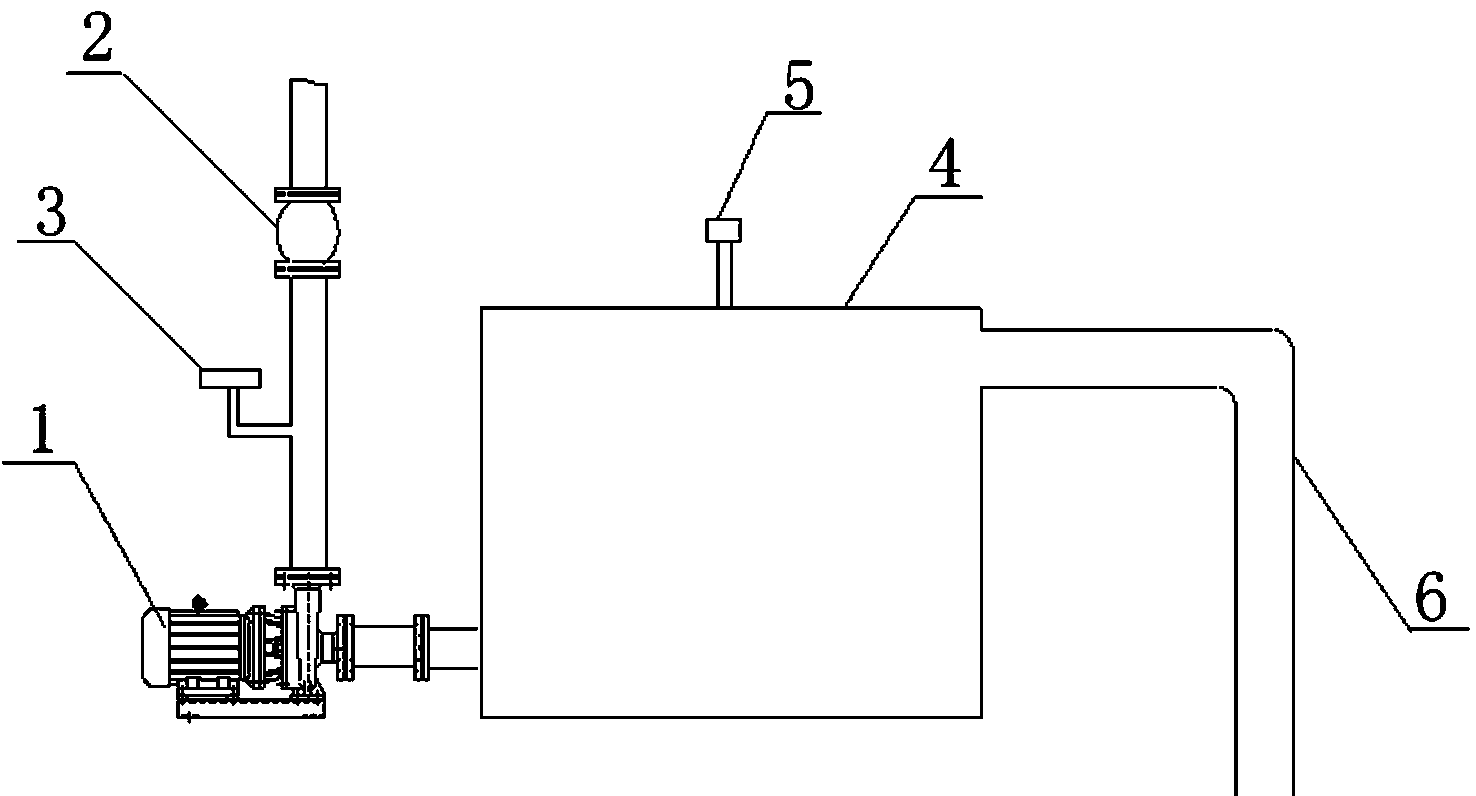

摘要附图
权利要求书
1.一种污水过滤循环系统中的虹吸装置，其特征在于：包括设置在水泵(1)出水口和止回阀(2)之间的管路上的单向阀(3)，设置在水泵(1)吸水口处的虹吸桶(4)，设置在虹吸桶(4)顶端的电磁阀(5)，虹吸桶(4)的一端与水泵(1)的吸水口连接，另一端通过吸水管道(6)垂直伸入水池底部。
2.根据权利要求1所述的一种污水过滤循环系统中的虹吸装置，其特征在于：所述虹吸桶(4)的吸水管道(6)最大高度≤2米。
说明书
一种污水过滤循环系统中的虹吸装置
技术领域
本实用新型属于污水循环技术领域，具体涉及一种污水过滤循环系统中的虹吸装置。
背景技术
燃煤锅炉房麻石水膜除尘 废水净化过滤循环系统，主要通过沉淀池三级沉淀后，砂浆泵提升到自动净化装置，通过装置净化过滤后的清水溢流到清水池，由清水泵将清水输送到麻石水膜除尘器内进行喷淋降尘，废水又回流到沉淀池内，形成闭式循环。在除尘净化循环系统中，需要两台砂浆泵进行废水提升，输送到自动净化装置中，进行净化过滤后清水流入清水池。但是在这一循环中，两台砂浆泵是间断运行，当砂浆泵停止运行时，前端止回阀闭合，污水回流，吸水管上底阀关闭不严实，漏水，水泵就会出现泵内水位不够，存有空气，再次运行砂浆泵时，水泵操作人员需要另一台清水泵进行抽取清水池的水，对砂浆泵及管道进行注水(加引水)，才能运行。一般吸水管底阀半年不到，更换多个底阀，原因是烟尘水温度达40℃左右，因底阀常年浸泡在水中，容易使底阀内橡皮垫老化，加上水中又泥砂过多，关闭底阀时泥砂堵在橡皮圈上造成关闭不严实，漏水。
但由于水泵长期运行出现磨损发生轻微漏气现象，当泄漏达到一定量时水泵再次启动，由于无法形成真空，导致水泵无法正常运行。
发明内容
本实用新型为了解决现有技术中水泵长期运行后出现漏气现象，导致水泵无法正常运行的问题，提供一种污水过滤循环系统中的虹吸装置。
本实用新型采用如下技术方案：
一种污水过滤循环系统中的虹吸装置，包括设置在水泵出水口和止回阀之间的管路上的单向阀，设置在水泵吸水口处的虹吸桶，设置在虹吸桶顶端的电磁阀，虹吸桶的一端与水泵的吸水口连接，另一端通过吸水管道垂直伸入水池底部。
虹吸桶的吸水管道最大高度≤2米。
当水泵第一次运行前，打开电磁阀，将虹吸桶中水加注满，当单向阀处有水流出时即可关闭电磁阀,停止加入引水，启动水泵即可。当水泵停止运行时，电磁阀自动打开，垂直管道中的水随即掉落，虹吸桶中的水由于连通器原理，水面与单向阀处自然平衡，水泵再次启动时，电磁阀会立刻关闭，由于虹吸桶中是满水状态水泵开机即可正常工作。
本实用新型的有益效果如下：
解决水泵发生轻微磨损漏气导致传统虹吸桶失效的问题，使水泵在正常的磨损下也能照常开机运转，既保证了水泵的安全运行，也降低了操作人员的劳动强度。
