申请日2016.12.24
公开(公告)日2017.07.07
IPC分类号C02F9/12
摘要
本实用新型提供一种磁絮凝污水处理器，包括进水口，净化仓，过滤层，净化结构，水管，超磁分离机，阀门，处理装置和出水口，所述的进水口安装在净化仓的上部;所述的过滤层安装在净化仓的中心位置;所述的水管连接净化仓和净化结构;所述的水管还连接超磁分离机和净化结构;所述的阀门安装在出水口的上部;所述的净化结构包括净化层一和净化层二，所述的净化层一安装在净化层二的上部。本实用新型通过正极磁盘和负极磁盘的设置，有利于吸附被超磁分离机通电的杂质，提高使用效率，通过正极磁条和负极磁条的设置，利用磁石之间的斥力，有利于把磁盘表面的杂质去掉，提高使用效率。
摘要附图
权利要求书

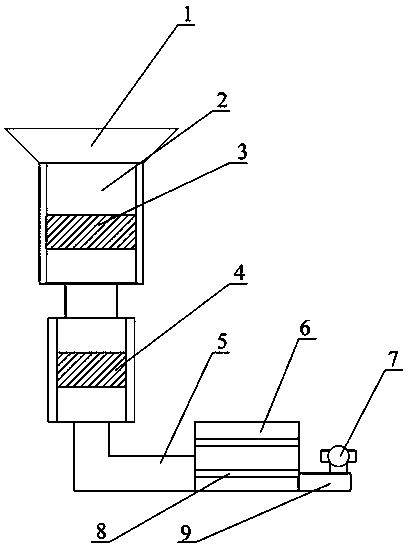

1.一种磁絮凝污水处理器，其特征在于，该磁絮凝污水处理器，包括进水口(1)，净化仓(2)，过滤层(3)，净化结构(4)，水管(5)，超磁分离机(6)，阀门(7)，处理装置(8)和出水口(9)，所述的进水口(1)安装在净化仓(2)的上部;所述的过滤层(3)安装在净化仓(2)的中心位置;所述的水管(5)连接净化仓(2)和净化结构(4);所述的水管(5)还连接超磁分离机(6)和净化结构(4);所述的阀门(7)安装在出水口(9)的上部;所述的净化结构(4)包括净化层一(41)和净化层二(42)，所述的净化层一(41)安装在净化层二(42)的上部。
2.如权利要求 1 所述的磁絮凝污水处理器，其特征在于，所述的处理装置(8)包括正极磁盘(81)，负极磁盘(82)，负极磁条(83)，正极磁条(84)和固定座(85)，所述的正极磁盘(81)安装在负极磁盘(82)的左侧;所述的负极磁条(83)安装在正极磁条(84)的左侧;所述的正极磁条(84)和负极磁条(83)通过固定座(85)固定。
3.如权利要求 1 所述的磁絮凝污水处理器，其特征在于，所述的过滤层(3)具体采用不锈钢过滤网。
4.如权利要求2所述的磁絮凝 污水处理器，其特征在于，所述的正极磁盘(81)和负极磁盘(82)具体采用矩形磁石。
5.如权利要求 2所述的磁絮凝污水处理器，其特征在于，所述的正极磁条(84)和负极磁条(83)具体采用条形磁石。
说明书
一种磁絮凝污水处理器
技术领域
本实用新型属于污水处理技术领域，具体涉及一种磁絮凝污水处理器。
背景技术
超导磁分离技术是指2009年最新研制一项超导磁体应用技术。采用超导高梯度磁分离技术可用于造纸、化工、医药工业废水的净化分离。该技术通过预先加入改性的磁种子颗粒材料，从而分离工业废水中无磁性的有机引、无机污染物，实现工业污水的达标排放。研究报告刊登于《科技导报》杂志2009年第3期，题为“超导磁分离及在造纸厂污水净化中的应用研究”，此研究得到了中国国家科技部十一五863计划和中科院海外杰出学者基金资助。
现有的超磁污水净化装置存在着吸取水中的咋周后淤积在装置外部，清洗麻烦的问题。
因此，发明一种磁絮凝污水处理器显得非常有必要。
实用新型内容
本实用新型为解决公知技术中存在的吸取水中的咋周后淤积在装置外部，清洗麻烦的问题所采取的技术方案是：一种磁絮凝污水处理器，包括进水口，净化仓，过滤层，净化结构，水管，超磁分离机，阀门，处理装置和出水口，所述的进水口安装在净化仓的上部;所述的过滤层安装在净化仓的中心位置;所述的水管连接净化仓和净化结构;所述的水管还连接超磁分离机和净化结构;所述的阀门安装在出水口的上部;所述的净化结构包括净化层一和净化层二，所述的净化层一安装在净化层二的上部。
本实用新型还可以采用如下技术措施。
所述的处理装置包括正极磁盘，负极磁盘，负极磁条，正极磁条和固定座，所述的正极磁盘安装在负极磁盘的左侧;所述的负极磁条安装在正极磁条的左侧;所述的正极磁条和负极磁条通过固定座固定。
所述的过滤层具体采用不锈钢过滤网，有利于把大体积的废料隔离出来，提高了过滤程度。
所述的正极磁盘和负极磁盘具体采用矩形磁石，有利于吸附被超磁分离机通电的杂质，提高使用效率。
所述的正极磁条和负极磁条具体采用条形磁石，利用磁石之间的斥力，有利于把磁盘表面的杂质去掉，提高使用效率。
本实用新型具有的优点和积极效果是：
本实用新型通过正极磁盘和负极磁盘的设置，有利于吸附被超磁分离机通电的杂质，提高使用效率，通过正极磁条和负极磁条的设置，利用磁石之间的斥力，有利于把磁盘表面的杂质去掉，提高使用效率。
