申请日2016.12.24
公开(公告)日2017.08.15
IPC分类号B01D21/02; B01D21/00
摘要
本实用新型公开了一种斜板沉淀池以及废水处理系统，斜板沉淀池包括池体和设于池体内的斜板填料，所述斜板填料由若干沿水平方向排列的斜板组成，相邻两斜板之间存在间距形成过流通道，所述斜板处于过流通道内的其中一端面上设有若干水平的凸起部。通过采用上述方案，凸起部的设置能起到加强斜板整体强度的作用，使得斜板不易变形。凸起部在斜板上还能起到增加阻力的作用，当废水自下至上流过斜板的时候，凸起部能减慢废水的流速，使得废水中的污泥更快的沉淀下来，提高了废水处理的效率。

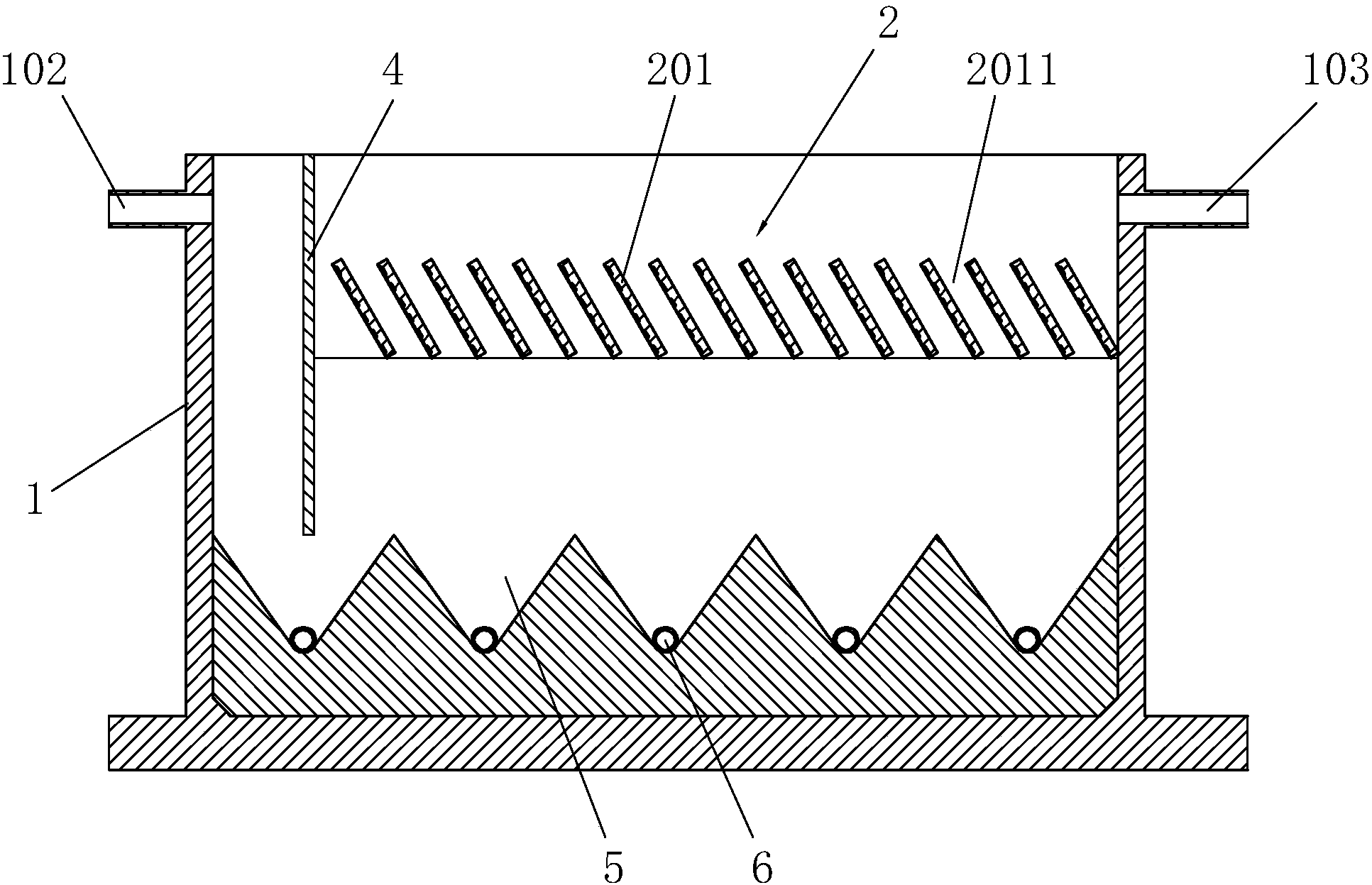

摘要附图
权利要求书
1.一种斜板沉淀池，包括池体(1)和设于池体(1)内的斜板填料(2)，其特征在于，所述斜板填料(2)由若干沿水平方向排列的斜板(201)组成，相邻两斜板(201)之间存在间距形成过流通道(2011)，所述斜板(201)处于过流通道(2011)内的其中一端面上设有若干水平的凸起部(202)。
2.根据权利要求1所述的斜板沉淀池，其特征在于，相邻所述凸起部(202)之间的间距相等。
3.根据权利要求1所述的斜板沉淀池，其特征在于，所述凸起部(202)的横截面成三角形，所述凸起部(202)处于斜板(201)的上端面包括从下至上依次连接的下边板(2021)和上边板(2022)，所述下边板(2021)和上边板(2022)的两侧连接有侧板(2023)。
4.根据权利要求3所述的斜板沉淀池，其特征在于，所述上边板(2022)上开设有与所述上边板(2022)等长的长孔(203)，所述长孔(203)与斜板(201)下端的过流通道(2011)连通。
5.根据权利要求3所述的斜板沉淀池，其特征在于，所述上边板(2022)上开设有若干通孔(204)，所述通孔(204)与斜板(201)下端的过流通道(2011)连通。
6.根据权利要求4或5所述的斜板沉淀池，其特征在于，所述斜板(201)上还设置有与凸起部(202)垂直的若干加强筋板(205)。
7.根据权利要求6所述的斜板沉淀池，其特征在于，所述斜板(201)可拆卸连接于池体(1)内，所述池体(1)内两侧各设有一个固定台(101)，所述固定台(101)上倾斜设有与斜板数量一致的开口对称的插槽(3)，所述斜板(201)依次插接于插槽(3)内。
8.根据权利要求7所述的斜板沉淀池，其特征在于，所述斜板(201)的上端开设有一个长槽(206)。
9.根据权利要求1所述的斜板沉淀池，其特征在于，所述池体(1)的上端开设有进水口(102)和出水口(103)，所述进水口(102)与斜板填料(2)之间设有挡板(4)，所述挡板(4)与池体(1)的底部之间留有空隙，所述池体(1)的底部设有若干污泥斗(5)，所述污泥斗(5)的底部设有排污管(6)。
10.一种废水处理系统，包括权利要求1-9任一项所述的斜板沉淀池。
说明书
斜板沉淀池以及 废水处理系统
技术领域
本实用新型涉及一种水处理领域，特别涉及斜板沉淀池以及废水处理系统。
背景技术
沉淀池是应用沉淀作用去除水中悬浮物的一种构筑物，在废水处理中广为使用。沉淀池具有多种结构形式，其中，斜板沉淀池因在池中加设斜板，可以大大提高沉淀效率，缩短沉淀时间，减小沉淀池体积。
中国专利公告号CN202961983U，公开了一种“斜板沉淀池”，包括混凝室和沉淀室，所述沉淀室内设置有斜板，所述斜板沉淀池还包括配水室，所述混凝室的出口与所述配水室的进口连通，所述配水室分别设置有泥水出口和出泥口，所述泥水出口位于所述出泥口上方，所述沉淀室设置有进水口和进泥口，所述进水口位于所述进泥口上方，所述进水口与所述泥水出口连通，所述进泥口与所述出泥口连通。
但是，现有的斜板沉淀池由于相邻两斜板间距较小，沉淀池运行一段时间后，或者当水质水量变化时，其沉淀效率和出水水质明显降低，导致斜板间严重积泥与堵塞，甚至压塌斜板。
实用新型内容
本实用新型的第一个目的是提供一种斜板不易变形的斜板沉淀池。
本实用新型的上述第一个技术目的是通过以下技术方案得以实现的：
一种斜板沉淀池，包括池体和设于池体内的斜板填料，所述斜板填料由若干沿水平方向排列的斜板组成，相邻两斜板之间存在间距形成过流通道，所述斜板处于过流通道内的其中一端面上设有若干水平的凸起部。
通过采用上述方案，凸起部的设置能起到加强斜板整体强度的作用，使得斜板不易变形。凸起部在斜板上还能起到增加阻力的作用，当废水自下至上流过斜板的时候，凸起部能减慢废水的流速，使得废水中的污泥更快的沉淀下来，提高了废水处理的效率。
作为本实用新型的一种改进，相邻所述凸起部之间的间距相等。
通过采用上述方案，凸起部均匀的设置在斜板上，能更好的提高斜板的整体强度，使得斜板不易变形。
作为本实用新型的一种改进，所述凸起部的横截面成三角形，所述凸起部处于斜板的上端面包括从下至上依次连接的下边板和上边板，所述下边板和上边板的两侧连接有侧板。
通过采用上述方案，将凸起部的横截面设置成三角形，可以很高的提高斜板的整体结构强度，使得斜板不易变形。
作为本实用新型的一种改进，所述上边板上开设有与所述上边板等长的长孔，所述长孔与斜板下端的过流通道连通。
通过采用上述方案，在上边板上开设长孔，在斜板上通过凸起部的下边板过滤出的污泥可以从长孔中排落，防止污泥在上边板上积累。
作为本实用新型的一种改进，所述上边板上开设有若干通孔，所述通孔与斜板下端的过流通道连通。
通过采用上述方案，在上边板上开设若干通孔，在斜板上通过凸起部的下边板过滤出的污泥可以从通孔中排落，防止污泥在上边板上积累。并且也很好的提高了斜板在凸起部上的结构强度。
作为本实用新型的一种改进，所述斜板上还设置有与凸起部垂直的若干加强筋板。
通过采用上述方案，在斜板上设置有与凸起部垂直的若干加强筋板，可以更好的加强斜板的整体强度，防止斜板变形。
作为本实用新型的一种改进，所述斜板可拆卸连接于池体内，所述池体内两侧各设有一个固定台，所述固定台上倾斜设有与斜板数量一致的开口对称的插槽，所述斜板依次插接于插槽内。
通过采用上述方案，斜板通过插槽插接于池体内，可以方便斜板的拆卸，从而便于清洗斜板，防止使用太久后斜板上沉积太多污泥。
作为本实用新型的一种改进，所述斜板的上端开设有一个长槽。
通过采用上述方案，通过长槽使用者可以很方便的将斜板从插槽内抽出来，从而方便斜板的清洗。
作为本实用新型的一种改进，所述池体的上端开设有进水口和出水口，所述进水口与斜板填料之间设有挡板，所述挡板与池体的底部之间留有空隙，所述池体的底部设有若干污泥斗，所述污泥斗的底部设有排污管。
通过采用上述方案，从进水口进入斜板沉淀池的池体的废水会先撞到挡板上，从而减慢了废水的流速，接着缓慢的从挡板和池体底部的空隙流过，然后进入斜板填料进行泥水分离，被分离出的污泥由于自身重力会堆积在污泥斗的底部，最后通过排污管将污泥排出，从而降低废水中的污泥，达到废水处理目的。
本实用新型的第二个目的是提供一种废水处理系统。
本实用新型的上述第二个技术目的是通过以下技术方案得以实现的：
一种废水处理系统，包括上述的斜板沉淀池。
通过采用上述方案，废水处理系统中斜板沉淀池内的斜板填料由若干沿水平方向排列的斜板组成，斜板的上倾斜面依次设有若干水平的凸起部。凸起部的设置能起到加强斜板整体强度的作用，使得斜板不易变形。凸起部在斜板上还能起到增加阻力的作用，当废水自下至上流过斜板的时候，凸起部能减慢废水的流速，使得废水中的污泥更快的沉淀下来，提高了废水处理的效率。
综上所述，本实用新型具有以下有益效果：
1、斜板填料由若干沿水平方向排列的斜板组成，斜板的上倾斜面依次设有若干水平的凸起部。凸起部的设置能起到加强斜板整体强度的作用，使得斜板不易变形。凸起部在斜板上还能起到增加阻力的作用，当废水自下至上流过斜板的时候，凸起部能减慢废水的流速，使得废水中的污泥更快的沉淀下来，提高了废水处理的效率;凸起部均匀的设置在斜板上，能更好的提高斜板的整体强度，使得斜板不易变形;将凸起部的横截面设置成三角形，可以很高的提高斜板的整体结构强度，使得斜板不易变形;在斜板的上倾斜面设置若干与凸起部垂直的加强筋板，可以更好的加强斜板的整体强度，防止斜板变形;
2、将凸起部的横截面设置成三角形，凸起部包括从下至上依次连接的下边板和上边板，下边板和上边板的两侧连接有侧板，在上边板上开设长孔，在斜板上通过凸起部的下边板过滤出的污泥可以从长孔中排落，防止污泥在上边板上积累;
3、在上边板上开设若干通孔，在斜板上通过凸起部的下边板过滤出的污泥可以从通孔中排落，防止污泥在上边板上积累。并且也很好的提高了斜板在凸起部上的结构强度。
