申请日2017.02.23
公开(公告)日2017.06.20
IPC分类号C02F11/12; C02F11/00
摘要

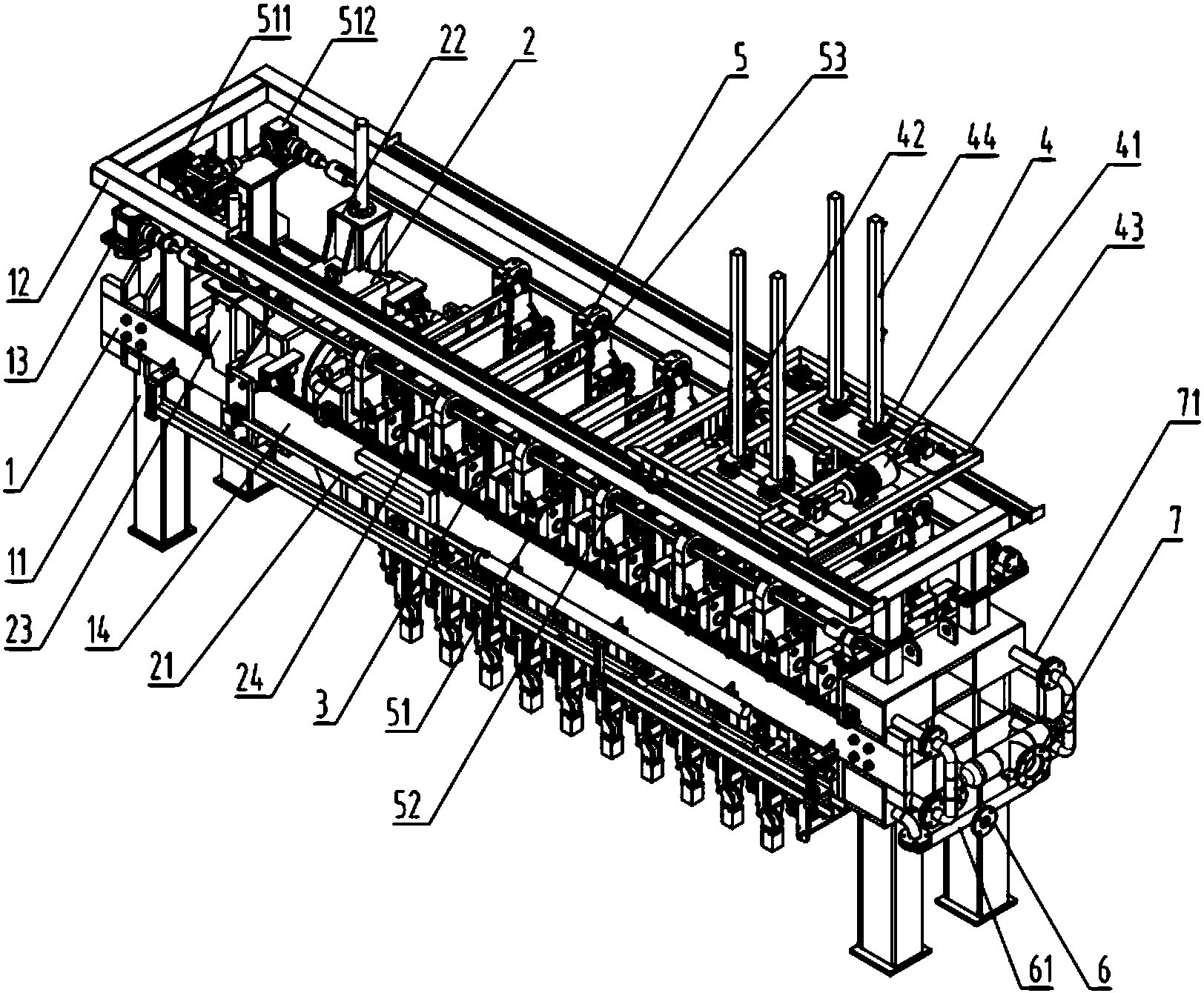

本发明涉及一种真空电渗透污泥干化设备及其方法，用于环保行业处理污泥，实现污泥脱水干化;所述真空电渗透污泥干化设备，包括支架平台、机械挤压装置、电渗透脱水装置和真空低温蒸发脱水装置;所述机械挤压装置、电渗透脱水装置和真空低温蒸发脱水装置集成为一体化结构置于支架平台上。所述真空电渗透污泥干化设备可在对污泥进行机械挤压脱水的同时，进行电渗透处理和真空低温蒸发处理。所述真空电渗透污泥干化方法主要是：利用滤室之间的机械挤压处理污泥成为均匀泥饼，同时进行电渗透脱水和抽真空脱水，降低水的饱和蒸汽压，在电渗透过程中加速水的蒸发。上述三种工艺的结合，有效的降低污泥的含水率，具有节能环保，可推广性强等优点。
权利要求书
1.一种真空电渗透污泥干化设备，其特征在于，包括支架平台、机械挤压装置、电渗透脱水装置和真空低温蒸发脱水装置;所述机械挤压装置、电渗透脱水装置和真空低温蒸发脱水装置集成为一体化结构置于支架平台上;
所述电渗透脱水装置包括滤室单元，所述滤室单元包括至少两件组合板以及置于每两件组合板之间的滤布;
所述组合板包括阴极板组件、阴极板安装框架、阳极板组件、阳极板安装框架;所述阴极板组件边缘内嵌在所述阴极板安装框架，所述阳极板组件边缘内嵌在所述阳极板安装框架;所述阴极板组件包括阴极板和阴极绝缘板，所述阳极板组件包括阳极板和阳极绝缘板，所述阴极板、阴极绝缘板、阳极板和阳极绝缘板彼此平行，所述阳极板和阴极板彼此远离的表面为阳极板工作面和阴极板工作面，所述阳极板和阴极板彼此邻近的表面为阳极板非工作面和阴极板非工作面，所述阴极绝缘板和阳极绝缘板分别覆盖并固定在所述阴极板非工作面和所述阳极板非工作面;
每件所述组合板中的所述阴极板安装框架与所述阳极板安装框架通过螺栓固定在一起;
所述阴极板的工作面、阴极板安装框架和与其相邻的滤布形成内凹的阴极板排污室，所述阳极板的工作面、阳极板安装框架和与其相邻的滤布形成内凹的阳极板泥室;
所述机械挤压装置包括拖曳组件、压紧组件和组合板滑动组件;每件所述组合板的所述阴极板安装框架和所述阳极板安装框架上均固定有组合板滑动组件，每件所述组合板可借助于所述组合板滑动组件在所述支架平台上通过所述拖曳组件的水平牵引力作用平行移动，并通过所述压紧组件和所述锁紧组件使得每块所述滤布两侧的所述阴极板排污室和所述阳极板泥室，合并压紧成为相对密闭滤室;
每件所述组合板的所述阳极安装框架上均设有与所述阳极板泥室相连通的滤室进泥连通通道，每件所述组合板的所述阴极板安装框架上均设有与所述阴极板排污室相连通的滤室排污连通通道和与相对密闭滤室相连通的滤室抽真空连通通道;
各件所述组合板的所述滤室进泥连通通道在所述相对密闭滤室相对密封状态下相互连通，各件所述组合板的所述滤室排污连通通道在所述相对密闭滤室相对密封状态下相互连通，各件所述组合板的所述滤室抽真空连通通道在所述相对密闭滤室相对密封状态下相互连通;
所述真空低温蒸发脱水装置包括真空泵和抽真空连接管，所述抽真空连接管连接所述真空泵与所述滤室抽真空连通通道;
多个所述滤室单元并排放置在所述支架平台上，在所述相对密闭滤室打开后，多个所述滤室单元的所述组合板的间距一致。
2.根据权利要求1所述的真空电渗透污泥干化设备，其特征在于，每个所述相对密闭滤室的滤室进泥连通通道至少有两个，位于所述阳极板安装框架上部相对位置对称布置。
3.根据权利要求1或2所述的真空电渗透污泥干化设备，其特征在于，每个所述相对密闭滤室的滤室进泥连通通道有四个，在所述阳极板安装框架相对位置对称布置。
4.根据权利要求1-3之一所述的真空电渗透污泥干化设备，其特征在于，所述相对密闭滤室通过设置在所述阴极板排污室与所述阳极板泥室四周的密封橡胶密封。
5.根据权利要求1-4之一所述的真空电渗透污泥干化设备，其特征在于，还包括滤布行走装置，对应于每个所述滤室单元，所述滤布行走装置包括布链行走单元，所述布链行走单元包括主动轮组件、滤布固定装置、支撑机构、滤布;所述主动轮组件包括主动传动组件、传动链轮和链条;
所述滤布和所述链条在所述滤布固定装置的连接下围绕每个所述滤室单元的所述组合板形成布链闭环;所述支撑机构的链条支撑机构在所述布链闭环内侧支撑并涨紧所述链条;所述滤布可绕过所述支撑机构的滤布支撑辊系，所述滤布支撑辊系在所述布链闭环内侧支撑并涨紧滤布;
所述滤布支撑辊系位于所述布链闭环的内侧的下部;所述滤布的工作面在工作位置时与所述组合板平行;
所述主动传动组件在所述真空电渗透污泥干化设备的减速机和转向器的作用下带动传动链轮顺时针或逆时针转动，进而带动所述布链闭环顺时针或逆时针转动;
所述顺时针转动的位移为所述滤布的工作面从工作位置移动到所述滤布支撑辊系所在位置，所述逆时针转动的位移为所述滤布的工作面从所述滤布支撑辊系所在位置移动到工作位置。
6.根据权利要求5所述的真空电渗透污泥干化设备，其特征在于：所述真空电渗透污泥干化设备包括2n+1个所述滤室单元，其中n为大于或等于1的整数，对应于位于1和2n+1位置上的每个滤室单元，所述滤布行走装置包括一个所述布链行走单元;对应于位于2至2n位置上的每个滤室单元，所述滤布行走装置包括一个布绳行走单元和/或一个所述布链行走单元;
所述布绳行走单元包括钢丝绳、钢丝导向轮系、滤布固定装置、支撑机构和滤布;
其中，每个所述布绳行走单元：
所述滤布和所述钢丝绳在所述滤布固定装置的连接下围绕所述滤室单元的所述组合板形成布绳闭环;所述钢丝绳导向轮系在所述布绳闭环内侧支撑并涨紧所述钢丝绳;所述滤布可绕过所述支撑机构的滤布支撑辊系，所述滤布支撑辊系在所述布绳闭环内侧支撑并涨紧滤布;
所述钢丝绳导向轮系位于所述布绳闭环内侧的上部，所述滤布支撑辊系位于所述布绳闭环的内侧的下部;所述滤布的工作面在工作位置时与所述组合板平行;
相邻的两个滤室单元对应的两个布链行走单元或两个布绳行走单元或一个布链行走单元和一个布绳行走单元之间通过牵引钢丝绳相连使得两个行走单元在绕滤室单元的周向上和垂直于所述组合板面的行走方向上同步运动。
7.根据权利要求6所述的真空电渗透污泥干化设备，其特征在于：对应于位于2i+1位置上的每个滤室单元，所述滤布行走装置包括一个所述布链行走单元，其中0≤i≤n;对应于位于2j位置上的每个滤室单元，所述滤布行走装备包括一个所述布绳行走单元，其中1≤j≤n;
或者，
对应于位于1和2n+1位置上的每个滤室单元，所述滤布行走装置包括一个所述布链行走单元;对应于位于2至2n位置上的每个滤室单元，所述滤布行走装置包括一个布绳行走单元，其中n为大于或等于1的整数。
8.根据权利要求7所述的真空电渗透污泥干化设备用滤布行走装置，其特征在于，所述滤布固定装置包括当滤布的工作面位于工作位置时位于上部的上固定杆系和位于下部的下固定杆系;所述滤布行走装置还包括安装在每个所述滤室单元下部的位于该滤室单元对应的布链闭环或布绳闭环外侧的下部的牵引钢丝绳导向轮系;所述布绳行走单元与与其相邻的位于上游的布链行走单元通过第一牵引钢丝绳相连，所述布绳行走的单元与与其相邻的位于下游的布链行走单元通过第二牵引钢丝绳相连，所述第一牵引钢丝绳的一端固定在位于上游的布链行走单元的下固定杆系上，绕过该布链行走单元的牵引钢丝绳导向轮，所述第一牵引钢丝绳的另一端与布绳行走单元的下固定杆系固定相连;所述第二牵引钢丝绳的一端固定在布绳行走单元的上固定杆系上，绕过该布绳行走单元的牵引钢丝绳导向轮，所述第二牵引钢丝绳的另一端与位于下游的布链行走单元的下固定杆系固定相连。
9.根据权利要求8所述的真空电渗透污泥干化设备用滤布行走装置，其特征在于，所述钢丝绳为所述牵引钢丝绳的一段。
10.根据权利要求1-9之一所述的真空电渗透污泥干化设备，其特征在于：所述机械挤压装置还包括设于所述组合板内部的挤压水囊，所述挤压水囊置于所述阴极板组件和所述阳极板组件之间，所述组合板的所述阳极安装框架上均设有与所述挤压水囊连接的系统进水连通通道和系统排水连通通道;所述相对密闭滤室相对密封状态下各件组合板之间的系统进水连通通道和系统排水连通通道相互连通;所述阴极板组件可在所述挤压水囊的作用下，在所述阴极板安装框架上沿着组合板的移动方向在一定范围内来回滑动。
11.根据权利要求1-10之一所述的真空电渗透污泥干化设备，其特征在于：所述滤室排污连通通道和所述滤室抽真空连通通道为同一通道，所述系统进水连通通道和所述系统排水连通通道为同一个连通通道。
12.根据权利要求10或11所述的真空电渗透污泥干化设备，其特征在于，所述挤压水囊为橡胶隔膜密封制品。
13.根据权利要求1-12之一所述的真空电渗透污泥干化设备，其特征在于：所述阴极板为不锈钢阴极网;所述阳极板组件为压板组件。
14.根据权利要求10-13之一所述的真空电渗透污泥干化设备，其特征在于，所述阴极绝缘板与所述挤压水囊之间设有玻璃钢格栅。
15.根据权利要求1-14之一所述的真空电渗透污泥干化设备，其特征在于：所述阳极板由多块均匀排列的小阳极板组成，所述每块小阳极板非工作面设有螺栓，分别连接所述阳极绝缘板。
16.根据权利要求5-15之一所述的真空电渗透污泥干化设备，其特征在于，对应于每个所述滤室单元所述滤室行走装置还包括刮泥机构，每个所述刮泥机构与每个所述滤布支撑辊系相配合形成用于刮掉所述滤布上的残余污泥的刮泥通道;所述刮泥机构为对应于所述滤布宽度的板状构件。
17.根据权利要求5-16之一所述的真空电渗透污泥干化设备，其特征在于，还包括用于清洗滤布的滤布清洗装置，所述滤布清洗装置位于所述滤布行走装置的上方;
所述滤布清洗装置包括清洗伸缩电机，清洗行走电机，清洗行走装置，清洗伸缩杆;所述清洗行走装置可在所述清洗行走电机的驱动下沿着所述行走方向前后移动，所述清洗伸缩杆可在所述清洗伸缩电机的驱动下沿着所述组合板板面上下往复运动，以清洗所述滤布及所述组合板的所述阴极板和所述阳极板。
18.根据权利要求1-17之一所述的真空电渗透污泥干化设备，其特征在于，所述支架平台包括支撑立柱和平衡梁，所述平衡梁置于所述支撑立柱的中部，所述组合板滑动组件与所述平衡梁上的滑动导轨相配合沿着所述组合板移动方向水平滑动;
所述拖拽组件包括拖拽油缸和卡链，所述拖拽油缸一端设置于所述平衡梁上，另一端连接压紧组件，所述卡链与每块所述组合板上的卡链安装座配合，在所述拖拽油缸和压紧组件的作用下推动每件所述组合板在所述平衡梁上沿着所述组合板移动方向水平滑动;
所述压紧组件包括压紧油缸、压紧块和油缸架，所述压紧油缸连接压紧块，所述压紧块上固定设有一件所述组合板，所述压紧油缸和所述压紧块置于所述油缸架上，所述拖拽油缸的一端连接所述油缸架并带动所述压紧油缸和所述压紧块沿着所述组合板移动方向合并所述滤室单元，所述压紧油缸进一步推动所述压紧块压紧所述滤室单元形成所述相对密封滤室;
所述锁紧组件包括锁紧油缸、可移动锁紧块和固定锁紧块，所述固定锁紧块固定在所述平衡梁上并对应所述压紧块压紧位置，所述锁紧油缸推动所述可移动锁紧块沿着所述固定锁紧块的锁紧轨道移动并卡扣在所述固定锁紧块，进一步锁紧所述滤室单元;所述锁紧轨道垂直于所述组合板移动方向;
所述固定锁紧块沿着所述组合板移动方向在所述平衡梁水平方向上U行设置;
所述支架平台包括所述支撑立柱和水平框架;自上而下，所述水平框架的第一层水平架供所述滤布清洗机构行走，第二层水平架为所述滤布行走装置悬挂行走的主动轴和所述减速机、所述转向器的放置支架，第三层水平架为所述平衡梁，所述支架平台的最底层放置有泥饼运输装置。
19.一种真空电渗透污泥干化方法，其特征在于，使用权利要求10-27之一所述的真空电渗透污泥干化设备干化污泥，其步骤为：
a.合并、压紧并锁紧所述滤室组件装置，
b.进泥形成泥饼，
c.所述水囊充水对泥饼进行机械挤压，
d.通电进行电渗透脱水、同时真空脱水，
e.橡胶隔膜排水，
f.打开所述相对密闭滤室，落料去饼，
g.滤布行走，
h.滤布清洗，
i.进行下一个脱水周期;
其中，步骤c和步骤d可同时进行，步骤g和步骤h可根据滤布和组合板工作面的具体情况选择是否进行。
说明书
一种真空电渗透污泥干化设备及其方法
技术领域
本发明涉及环保行业污泥脱水技术领域，具体涉及真空电渗透污泥干化设备及真空电渗透污泥干化处理方法。
背景技术
目前，国内的污泥脱水技术以机械脱水为主。常用的污泥机械脱水设备有：离心机、带式压滤脱水机等，但是这类脱水机械设备脱去的仅是污泥中自由间隙水，经脱水后的污泥水份仍有75%～85%左右。脱水率相对高的是板框压滤机，但是使用板框压滤机的同时还需要配套加药装置，且运行过程中的加药量也较大，污泥干化效率较低，最后污泥的含水率也仅能达到60%左右。
发明内容
为了解决污泥含水率高的问题，本发明提供一种集机械挤压、电渗透和真空低温脱水为一体的污泥脱水设备和方法，可在不添加任何药剂的情况下，使污泥的含水率从80%降低到40%左右。
本发明所采取的技术方案如下：
一种真空电渗透污泥干化设备，包括支架平台、机械挤压装置、电渗透脱水装置和真空低温蒸发脱水装置;所述机械挤压装置、电渗透脱水装置和真空低温蒸发脱水装置集成为一体化结构置于支架平台上;
所述电渗透脱水装置包括滤室单元，所述滤室单元包括至少两件组合板以及置于每两件组合板之间的滤布;
所述组合板包括阴极板组件、阴极板安装框架、阳极板组件、阳极板安装框架;所述阴极板组件边缘内嵌在所述阴极板安装框架，所述阳极板组件边缘内嵌在所述阳极板安装框架;所述阴极板组件包括阴极板和阴极绝缘板，所述阳极板组件包括阳极板和阳极绝缘板，所述阴极板、阴极绝缘板、阳极板和阳极绝缘板彼此平行，所述阳极板和阴极板彼此远离的表面为阳极板工作面和阴极板工作面，所述阳极板和阴极板彼此邻近的表面为阳极板非工作面和阴极板非工作面，所述阴极绝缘板和阳极绝缘板，分别覆盖并固定在所述阴极板的非工作面和所述阳极板的非工作面;
所述阴极板安装框架与所述阳极板安装框架通过螺栓固定在一起;
所述阴极板的工作面、阴极板安装框架和与其相邻的滤布形成内凹的阴极板排污室，所述阳极板的工作面、阳极板安装框架和与其相邻的滤布形成内凹的阳极板泥室;
所述机械挤压装置包括拖曳组件、压紧组件和组合板滑动组件;每件所述组合板的所述阴极板安装框架和所述阳极板安装框架上均固定有组合板滑动组件，每件所述组合板可借助于所述组合板滑动组件在所述支架平台上通过所述拖曳组件的水平牵引力作用平行移动，并通过所述压紧组件和所述锁紧组件使得每块所述滤布两侧的所述阴极板排污室和所述阳极板泥室，合并压紧成为相对密闭滤室;
每件所述组合板的所述阳极安装框架上均设有与所述阳极板泥室相连通的滤室进泥连通通道，每件所述组合板的所述阴极板安装框架上均设有与所述阴极板排污室相连通的滤室排污连通通道和与相对密闭滤室相连通的滤室抽真空连通通道;
各件所述组合板的所述滤室进泥连通通道在所述相对密闭滤室相对密封状态下相互连通，各件所述组合板的所述滤室排污连通通道在所述相对密闭滤室相对密封状态下相互连通，各件所述组合板的所述滤室抽真空连通通道在所述相对密闭滤室相对密封状态下相互连通;
所述真空低温蒸发脱水装置包括真空泵和抽真空连接管，所述抽真空连接管连接所述真空泵与所述滤室抽真空连通通道;
多个所述滤室单元并排放置在所述支架平台上，在所述相对密闭滤室打开后，多件所述滤室单元的所述组合板的间距一致。
进一步的，所述阴极板与所述阴极板安装框架之间设有排水沟槽。
做为优选，每个所述相对密闭滤室的滤室进泥连通通道至少有两个，在所述阳极板安装框架上部相对位置对称布置。
进一步的，每个所述相对密闭滤室的滤室进泥连通通道有四个，在所述阳极板安装框架相对位置对称布置。
进一步的，所述相对密闭滤室通过设置在所述阴极板排污室与所述阳极板泥室四周的密封橡胶密封。
进一步的，所述真空电渗透污泥干化设备，还包括滤布行走装置，对应于每个所述滤室单元，所述滤布行走装置包括布链行走单元，所述布链行走单元包括主动轮组件、滤布固定装置、支撑机构和滤布;所述主动轮组件包括主动传动组件、传动链轮和链条;
所述滤布和所述链条在所述滤布固定装置的连接下围绕每个所述滤室单元的所述组合板形成布链闭环;所述支撑机构的链条支撑机构在所述布链闭环内侧支撑并涨紧所述链条;所述滤布可绕过所述支撑机构的滤布支撑辊系，所述滤布支撑辊系在所述布链闭环内侧支撑并涨紧滤布;
所述滤布支撑辊系位于所述布链闭环的内侧的下部;
所述滤布的工作面在工作位置时与所述组合板平行;
所述主动传动组件，在所述真空电渗透污泥干化设备的减速机和转向器的作用下带动传动链轮顺时针或逆时针转动，进而带动所述布链闭环顺时针或逆时针转动;
所述顺时针转动的位移为所述滤布的工作面从工作位置移动到所述滤布支撑辊系所在位置，所述逆时针转动的位移为所述滤布的工作面从所述滤布支撑辊系所在位置移动到工作位置。
进一步的，所述真空电渗透污泥干化设备包括2n+1个所述滤室单元，其中n为大于或等于1的整数，对应于位于1和2n+1位置上的每个滤室单元，所述滤布行走装置包括一个所述布链行走单元;对应于位于2至2n位置上的每个滤室单元，所述滤布行走装置包括一个布绳行走单元和/或一个所述布链行走单元;
所述布绳行走单元包括钢丝绳、钢丝导向轮系、滤布固定装置、支撑机构和滤布;
其中，每个所述布绳行走单元：
所述滤布和所述钢丝绳在所述滤布固定装置的连接下围绕所述滤室单元的组合板形成布绳闭环;所述钢丝绳导向轮系在所述布绳闭环内侧支撑并涨紧所述钢丝绳;所述滤布可绕过所述支撑机构的滤布支撑辊系，所述滤布支撑辊系在所述布绳闭环内侧支撑并涨紧滤布;
所述钢丝绳导向轮系位于所述布绳闭环内侧的上部，所述滤布支撑辊系位于所述布绳闭环的内侧的下部;所述滤布的工作面在工作位置时与所述组合板平行;
相邻的两个滤室单元对应的两个布链行走单元或两个布绳行走单元或一个布链行走单元和一个布绳行走单元之间通过牵引钢丝绳相连使得两个行走单元行走单元在绕滤室单元的周向上和垂直于所述组合板面的行走方向上同步运动。
进一步的，对应于位于2i+1位置上的每个滤室单元，所述滤布行走装置包括一个所述布链行走单元，其中0≤i≤n;对应于位于2j位置上的每个滤室单元，所述滤布行走装备包括一个所述布绳行走单元，行走单元其中1≤j≤n;
或者，
对应于位于1和2n+1位置上的每个滤室单元，所述滤布行走装置包括一个所述布链行走单元;对应于位于2至2n位置上的每个滤室单元，所述滤布行走装置包括一个布绳行走单元，其中n为大于或等于1的整数。
进一步的，所述滤布固定装置包括当滤布的工作面位于工作位置时位于上部的上固定杆系和位于下部的下固定杆系;所述滤布行走装置还包括安装在每个所述滤室单元下部的位于该滤室单元对应的布链闭环或布绳闭环外侧的下部的牵引钢丝绳导向轮系;所述布绳行走单元与与其相邻的位于上游的布链行走单元通过第一牵引钢丝绳相连，所述布绳行走的单元与与其相邻的位于下游的布链行走单元通过第二牵引钢丝绳相连，所述第一牵引钢丝绳的一端固定在位于上游的布链行走单元的下固定杆系上，绕过该布链行走单元的牵引钢丝绳导向轮，所述第一牵引钢丝绳的另一端与布绳行走单元的下固定杆系固定相连;所述第二牵引钢丝绳的一端固定在布绳行走单元的上固定杆系上，绕过该布绳行走单元的牵引钢丝绳导向轮，所述第二牵引钢丝绳的另一端与位于下游的布链行走单元的下固定杆系固定相连。
进一步的，所述钢丝绳为所述牵引钢丝绳的一段。
进一步的，所述滤室排污连通通道和所述滤室抽真空连通通道为同一通道。
做为优选，所述机械挤压装置还包括设于所述组合板内部的挤压水囊，所述挤压水囊置于所述阴极板组件和所述阳极板组件之间，所述所述组合板的所述阳极安装框架上设有与所述挤压水囊连接的系统进水连通通道和系统排水连通通道;所述相对密闭滤室相对密封状态下各件组合板之间的系统进水连通通道和系统排水连通通道相互连通;所述阴极板组件可在所述挤压水囊的作用下，在所述阴极板安装框架上沿着组合板的移动方向在一定范围内来回滑动。
进一步的，所述系统进水连通通道和所述系统排水连通通道可以为同一个连通通道。
进一步的，其特征在于，所述挤压水囊为橡胶水囊。
进一步的，所述挤压水囊为橡胶隔膜密封制品。
进一步的，所述阴极板为不锈钢阴极网。
进一步的，所述阴极绝缘板与所述挤压水囊之间设有玻璃钢格栅。
进一步的，所述阴极板和所述阳极板分别通过铜排连接相应的电极。
进一步的，所述阳极板组件为压板组件。
进一步的，所述滤布设于所述阴极板排污室外侧，并与阴极板排污室平行。
做为优选，所述阳极板由多块均匀排列的小阳极板组成，所述每块小阳极板非工作面设有螺栓，分别连接所述阳极绝缘板。进一步的，对应于每个所述滤室单元所述滤布行走装置还包括刮泥机构，每个所述刮泥机构与每个所述滤布支撑辊系相配合形成用于刮掉所述滤布上的残余污泥的刮泥通道。
做为优选，所述刮泥机构为对应于所述滤布宽度的板状构件板状。
进一步的，所述真空电渗透污泥干化设备还包括用于清洗滤布的滤布清洗装置，所述滤布清洗装置位于所述滤布行走装置的上方。做为优选，所述滤布清洗装置包括清洗伸缩电机，清洗行走电机，清洗行走装置，清洗伸缩杆;所述清洗行走装置可在所述清洗行走电机的驱动下沿着所述行走方向前后移动，所述清洗伸缩杆可在所述清洗伸缩电机的驱动下沿着所述组合板板面上下往复运动，以清洗所述滤布及所述组合板的阴极板和阳极板。
进一步的，所述支架平台包括支撑立柱和平衡梁，所述平衡梁置于所述支撑立柱的中部，所述组合板滑动组件与其上的滑动导轨相配合沿着所述组合板移动方向水平滑动。
进一步的，所述拖拽组件包括拖拽油缸和卡链，所述拖拽油缸一端设置于平衡梁上，另一端连接压紧组件，所述卡链与每块所述组合板上的卡链安装座配合，在所述拖拽油缸和压紧组件的作用下推动每件所述组合板在所述平衡梁上沿着所述组合板移动方向水平滑动。
进一步的，所述压紧组件包括压紧油缸、压紧块和油缸架，所述压紧油缸连接压紧块，所述压紧块上固定设有一件组合板，所述压紧油缸和所述压紧块置于所述油缸架上，所述拖拽油缸的一端连接所述油缸架，带动所述压紧油缸和所述压紧块沿着所述组合板移动方向合并所述滤室单元，所述压紧油缸进一步推动所述压紧块沿着所述组合板移动方向压紧所述滤室单元形成所述相对密封滤室。
进一步的，所述锁紧组件包括锁紧油缸、可移动锁紧块和固定锁紧块，所述固定锁紧块固定在所述平衡梁上并对应所述压紧块压紧位置，所述锁紧油缸推动所述可移动锁紧块沿着所述固定锁紧块的锁紧轨道移动并卡扣在所述固定锁紧块，进一步锁紧所述滤室单元;所述锁紧轨道垂直于所述组合板移动方向。
优选的，所述固定锁紧块沿着所述组合板移动方向在平衡梁的水平方向U行设置。
进一步的，所述支架平台包括所述支撑立柱和水平框架;自上而下，所述水平框架的第一层水平架供所述滤布清洗机构行走，第二层水平架为所述滤布行走装置悬挂行走的主动轴和所述减速机、所述转向器的放置支架，第三层水平架为所述平衡梁，所述支架平台的最底层放置有泥饼运输装置。
一种真空电渗透污泥干化方法，其步骤为：
a.合并、压紧并锁紧所述滤室组件装置;
b.进泥形成泥饼;
c.所述水囊充水对泥饼进行机械挤压;
d.通电进行电渗透脱水,同时真空脱水(步骤c和步骤d可同时进行);
e.橡胶隔膜排水;
f.打开所述相对密闭滤室，落料去饼;
g.滤布行走(可根据滤布条件选择);
h.滤布清洗(可根据滤布条件选择);
i.进行下一个脱水周期。
其中，步骤c和步骤d可同时进行，步骤g和步骤h可根据滤布和组合板工作面的具体情况选择是否进行。
本发明的技术效果在于：
1、本发明将机械挤压脱水、电渗透脱水和真空低温蒸发脱水工艺相结合，形成了结构紧凑、自动化程度较高的真空电渗透污泥干化设备，大幅度提升了污泥干化效率;使用上述设备处理后的污泥，其含水率从80%降低到40%;而且不用加入任何药剂，提高了污泥干化处理速度，使得处理过程更加环保。
2、本发明将真空低温蒸发脱水工艺与电渗透脱水工艺结合，降低了水的真空饱和蒸气压，使污泥中的水在更低的温度下蒸发，电渗透过程中发热所消耗相同的能量，能蒸发掉更多的水分;同时由于污水中的钙镁等元素的活跃温度为45度到50度之间，该方法滤出的水温度可以控制在40度以内，很好的控制了结垢现象。
3、将用于机械挤压的组合板内部加入挤压水囊，通过充水打压一定程度上增强了机械挤压的效果;同时本发明所述的滤室单元在相对密闭滤室形成的泥饼比较均匀，电渗透脱水的效果良好。
4、本发明中的挤压水囊在电渗透过程中压力始终存在，通过挤压水囊中的水对污泥进行挤压和降温，同时达到干化污泥，节能降温的作用，有效地降低阳极板的温度，进而提高阳极板的使用寿命。
5、本发明的真空电渗透污泥干化设备，处理污泥过程中，排出的污水通过排污水通道连接相应管路排到工厂指定的污水处理区，同时在排污水的过程中进行真空密封运行，极大地减弱了异味的排放，改善工人和工厂的环境。
6、本发明的真空电渗透污泥干化设备，其滤布行走装置采用链条和钢丝绳相结合的新型设计方法，从设备运行方面看，减少了主动传动装置，减少了设备传动装置，简化了设备结构，从设备成本方面看，由于减少了主动传动装置，也降低了设备成本。
7、本发明的真空电渗透污泥干化设备，其滤布行走装置在电机减速机的作用下可以行走，做往复运动，这样就有效解决了滤布及阳极板和阴极板清洗困难，清洗不彻底的问题，同时在行走的过程中泥饼通过自重和滤布运动及时掉落，减少了人工卸料的麻烦，提高工作效率的同时提高了设备的自动化程度。
