申请日2017.02.16
公开(公告)日2017.10.20
IPC分类号C02F1/42
摘要
本实用新型公开了一种可实现体外清洗满室床逆流再生软化 水处理 工艺的设备，包括装填有阳离子树脂的主罐和用于体外清洗树脂内悬浮物、没有装填阳离子树脂的副罐;主罐的顶口连接有进水管、排污管;主罐的底口连接有进水管、盐水导入管、出水管和排污管;副罐的顶口连接有排污管，副罐的底口连接有进水管、排污管;各进水管和盐水导入管均与进水口连接;主罐的侧顶口与副罐的侧顶口之间连接有树脂导入导出管;各进水管、各排污管、出水管、树脂导入导出管、盐水导入管上安装有隔膜阀，且盐水导入管上安装有射流器;各隔膜阀与压力分配器连接。本实用新型通过增加体外清洗的方式对树脂实现了有效地彻底清洗，确保了软化水的制备质量。

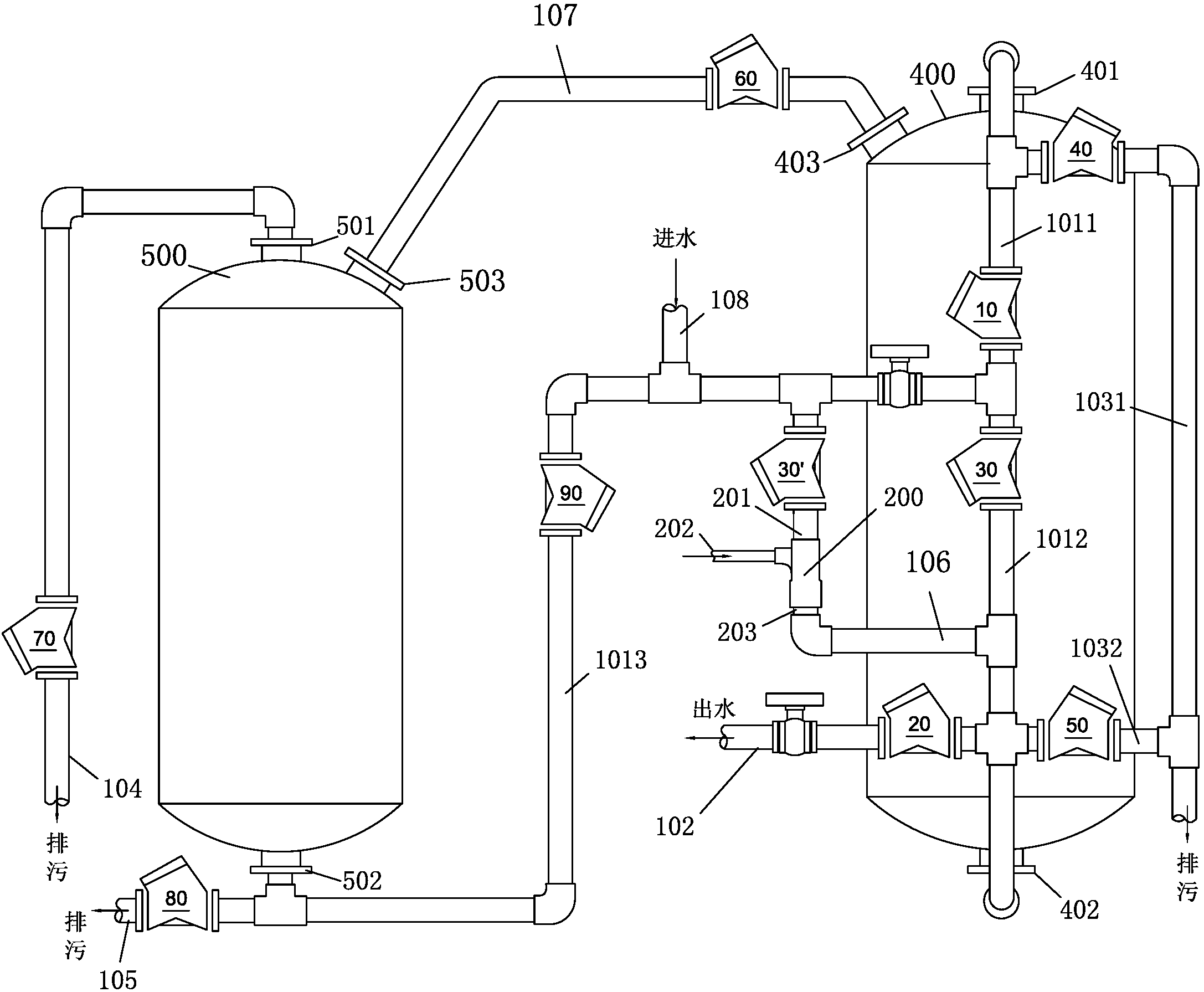

摘要附图
权利要求书
1.一种可实现体外清洗满室床逆流再生软化水处理工艺的设备，其特征在于：它包括装填有阳离子树脂的主罐和用于体外清洗树脂内悬浮物、没有装填阳离子树脂的副罐;主罐的顶口连接有进水管、排污管;主罐的底口连接有进水管、盐水导入管、出水管和排污管;副罐的顶口连接有排污管，副罐的底口连接有进水管、排污管;各进水管和盐水导入管均与进水口连接;主罐的侧顶口与副罐的侧顶口之间连接有树脂导入导出管;各进水管、各排污管、出水管、树脂导入导出管、盐水导入管上安装有隔膜阀，且盐水导入管上安装有射流器;各隔膜阀与压力分配器连接。
2.如权利要求1所述的可实现体外清洗满室床逆流再生软化水处理工艺的设备，其特征在于：
所述主罐内阳离子树脂的装填量为90%-95%。
3.如权利要求1所述的可实现体外清洗满室床逆流再生软化水处理工艺的设备，其特征在于：
所述主罐的顶口和底口、所述副罐的顶口和底口内安装有确保阳离子树脂不被水流冲出的布水器;
所述主罐的侧顶口、所述副罐的侧顶口内没有安装布水器，以确保阳离子树脂可自由出入。
4.如权利要求1所述的可实现体外清洗满室床逆流再生软化水处理工艺的设备，其特征在于：
所述隔膜阀为气动隔膜阀或液动隔膜阀。
说明书
可实现体外清洗满室床逆流再生软化水处理工艺的设备
技术领域
本实用新型涉及一种可实现体外清洗满室床逆流再生软化水处理工艺的设备，属于软化水处理工艺领域。
背景技术
如今，软化水处理设备已在工矿企业、城市供水、农田灌溉、制药、锅炉、空调供暖等各行业被普遍推广应用。目前市面上出现的主要有顺流再生工艺和逆流再生工艺这两大软化水处理工艺。但是，传统的顺流再生工艺设备会产生大量的废水，再生剂的利用率也不高，盐耗非常大，进而会在再生过程中发生排水的二次污染，严重影响了环境。而传统的逆流再生工艺设备在再生过程中需要进行顶压(气压/水压)处理来防止罐内树脂层发生乱层的现象，但这一处理方式会使得设备结构变得复杂，不易进行自动化控制，无法广泛推广。
实用新型内容
本实用新型的目的在于提供一种可实现体外清洗满室床逆流再生软化水处理工艺的设备，其在传统的满室床逆流再生软化水处理工艺设备的基础上，增加了树脂导出、主副罐一起清洗树脂内悬浮物的设备，这种增加体外清洗的方式对树脂实现了有效地彻底清洗，从而确保了软化水的制备质量。
为了实现上述目的，本实用新型采用了以下技术方案：
一种可实现体外清洗满室床逆流再生软化水处理工艺的设备，其特征在于：它包括装填有阳离子树脂的主罐和用于体外清洗树脂内悬浮物、没有装填阳离子树脂的副罐;主罐的顶口连接有进水管、排污管;主罐的底口连接有进水管、盐水导入管、出水管和排污管;副罐的顶口连接有排污管，副罐的底口连接有进水管、排污管;各进水管和盐水导入管均与进水口连接;主罐的侧顶口与副罐的侧顶口之间连接有树脂导入导出管;各进水管、各排污管、出水管、树脂导入导出管、盐水导入管上安装有隔膜阀，且盐水导入管上安装有射流器;各隔膜阀与压力分配器连接。
本实用新型的优点是：
本实用新型采用主、副罐设计，在传统的满室床逆流再生软化水处理工艺设备的基础上，增加了树脂导出、主副罐一起清洗树脂内悬浮物的设备，通过借助副罐，在主罐外增加体外清洗的方式实现了对树脂的有效彻底清洗，保证 了制备出的软化水质量，并且本实用新型解决了逆流再生过程中的树脂乱层问题，产生的废水量小，盐耗小，不会发生二次污染问题，绿色环保。
本实用新型设备结构不复杂，可有效实现自动化控制，可广泛推广普及。
