申请日2017.02.23
公开(公告)日2017.05.31
IPC分类号C02F1/52; C02F101/30
摘要
本发明涉及废水处理领域，尤其涉及一种曝气充分的有机化工废水处理装置。其技术方案为：一种曝气充分的有机化工废水处理装置，包括罐体，罐体上设置有进水口和出水口，罐体上固定有加料箱，加料箱底部设置有加料口，加料箱内装有混凝剂;罐体顶部设置有机架，机架上固定有转动电机，转动电机的输出轴固定有横向连杆，横向连杆的另一端固定有搅拌电机，罐体顶部设置有开口，搅拌电机的输出轴从罐体顶部的开口伸入罐体内，搅拌电机的输出轴固定有搅拌桨。本发明通过简单结构即可实现搅拌桨在各个区域进行搅拌以避免局部旋涡，解决了现有的解决局部涡流的设备结构复杂需要控制系统、成本较高的问题。
权利要求书

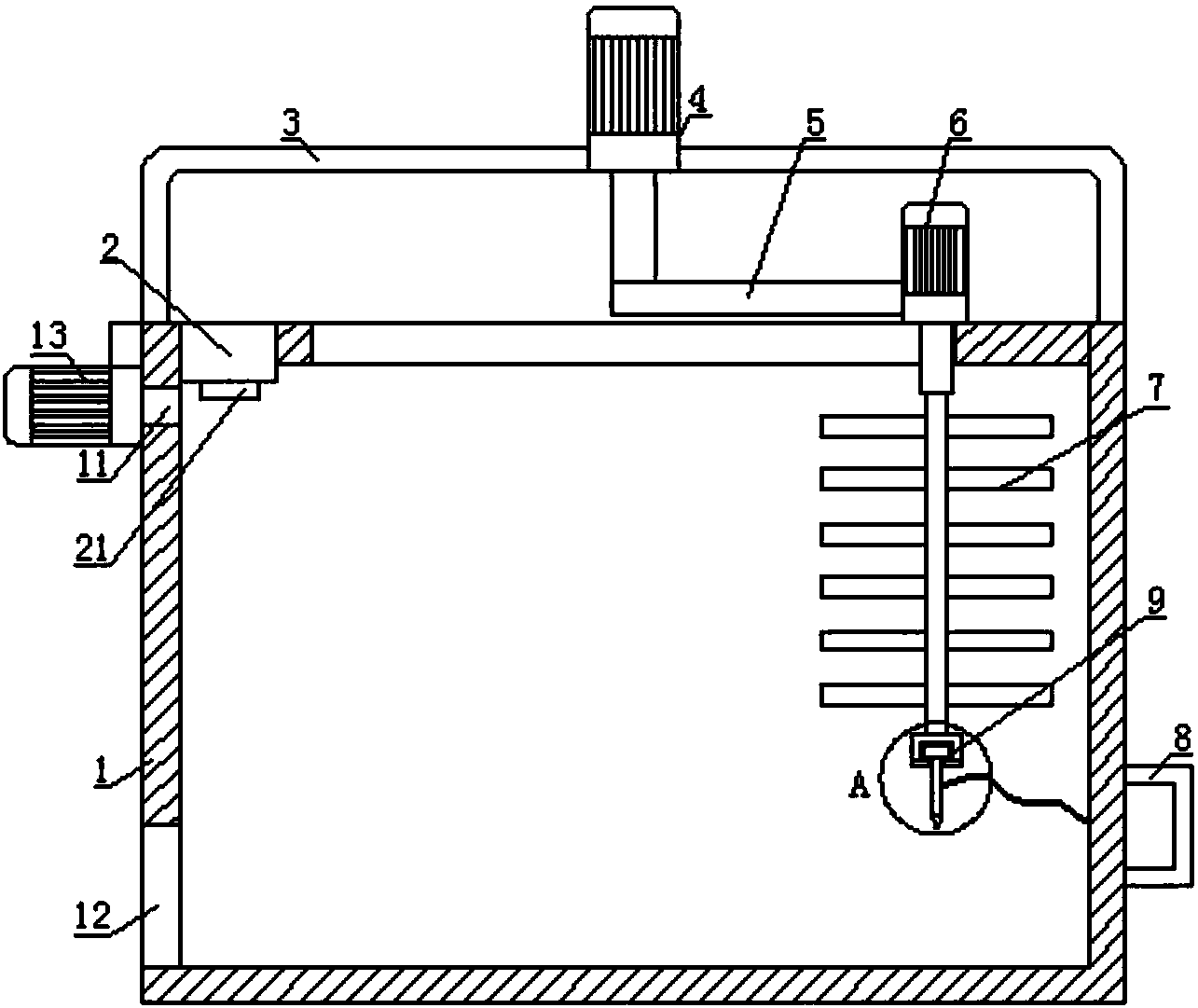

1.一种防止局部旋涡的有机化工废水处理装置，其特征在于，包括罐体(1)，罐体(1)上设置有进水口(11)和出水口(12)，罐体(1)上固定有加料箱(2)，加料箱(2)底部设置有加料口(21)，加料箱(2)内装有混凝剂;罐体(1)顶部设置有机架(3)，机架(3)上固定有转动电机(4)，转动电机(4)的输出轴固定有横向连杆(5)，横向连杆(5)的另一端固定有搅拌电机(6)，罐体(1)顶部设置有开口，搅拌电机(6)的输出轴从罐体(1)顶部的开口伸入罐体(1)内，搅拌电机(6)的输出轴固定有搅拌桨(7)。
2.根据权利要求1所述的一种防止局部旋涡的有机化工废水处理装置，其特征在于，所述罐体(1)的侧壁上安装有鼓风机(8)，搅拌桨(7)的底端固定有吹气机构(9)，吹气机构(9)与鼓风机(8)通过软管连接。
3.根据权利要求2所述的一种防止局部旋涡的有机化工废水处理装置，其特征在于，所述吹气机构(9)包括固定头(91)，固定头(91)的上端固定于搅拌桨(7)上，固定头(91)内套设有转动头(92)，固定头(91)底部固定有用于将转动头(92)限制在固定头(91)内的限位环(93)，转动头(92)的底端固定有吹气头(94)，吹气头(94)与鼓风机(8)通过软管连通。
4.根据权利要求1所述的一种防止局部旋涡的有机化工废水处理装置，其特征在于，所述进水口(11)处安装有抽水泵(13)，抽水泵(13)的出水管与罐体(1)的进水口(11)连通。
说明书
一种曝气充分的有机化工废水处理装置
技术领域
本发明涉及废水处理领域，尤其涉及一种曝气充分的有机化工废水处理装置。
背景技术
污水处理是当今环境保护部门和企业解决环境污染中废水污染的一项重要措施。污水设备的安装结构在污水处理中广泛的应用。目前，污水处理安装方法形式较多，主要有导杆、支座、漂浮式。导杆和支座这两种方法，污水设备叶轮随着电机轴转动，自身不产生位移，搅拌流体体积相对固定，大大局限了搅拌范围。漂浮式安装方式，虽然潜水搅拌机在水池内漂浮，由于平衡问题，潜水搅拌机体积小、质量轻，而且其位移漂浮不定，不好控制，只能作为大水池内辅助搅拌。
专利申请号为CN201510477239.2发明专利公开了一种污水处理设备安装结构，该污水处理设备安装结构包括控制部分、控制操作台和执行部分;通过横梁绕立柱的圆周转动结合滑块沿横梁上径向导轨方向的平动，可以实现污水处理设备沿螺旋线，心形线等预期轨迹运动，相当于多个污水处理设备在不同的位置同时工作，大大提高了搅拌体积，增加了搅拌效果，降低污水处理成本，实现自动化污水处理，提高处理效率。
但是，上述安装结构较为复杂，且需要专门的控制系统和软件，成本较高，不利用推广使用。并且污水处理设备始终处于运动状态，非常容易损坏或卡死，影响废水处理的连续进行。
发明内容
本发明克服了现有技术的不足，提供一种通过简单结构即可实现搅拌桨在各个区域进行搅拌以避免局部旋涡的有机化工废水处理装置，解决了现有的解决局部涡流的设备结构复杂需要控制系统、成本较高的问题。
为解决上述的技术问题，本发明采用以下技术方案：
一种曝气充分的有机化工废水处理装置，包括罐体，罐体上设置有进水口和出水口，罐体上固定有加料箱，加料箱底部设置有加料口，加料箱内装有混凝剂;罐体顶部设置有机架，机架上固定有转动电机，转动电机的输出轴固定有横向连杆，横向连杆的另一端固定有搅拌电机，罐体顶部设置有开口，搅拌电机的输出轴从罐体顶部的开口伸入罐体内，搅拌电机的输出轴固定有搅拌桨。
作为本发明的优选方案，所述罐体的侧壁上安装有鼓风机，搅拌桨的底端固定有吹气机构，吹气机构与鼓风机通过软管连接。
作为本发明的优选方案，所述吹气机构包括固定头，固定头的上端固定于搅拌桨上，固定头内套设有转动头，固定头底部固定有用于将转动头限制在固定头内的限位环，转动头的底端固定有吹气头，吹气头与鼓风机通过软管连通。
作为本发明的优选方案，所述进水口处安装有抽水泵，抽水泵的出水管与罐体的进水口连通。
与现有技术相比，本发明的有益效果是：
1、本发明的加料箱可向罐体内添加各种混凝剂，使废水中的杂质絮凝，便于排出杂质。当转动电机启动后，搅拌电机在横向连杆的带动下做圆周运动，而搅拌电机再启动，即可实现连在搅拌电机输出轴上的搅拌桨在罐体的各个区域进行搅拌，避免罐体内的废水产生局部旋涡，保证混凝剂在废水内混合充分，提高混凝效果。并且，本发明结构简单，不需要专门的控制系统和软件操作，大大降低了成本。
2、鼓风机可对搅拌桨搅拌区域的废水进行曝气，使废水中杂质充分析出，保证废水处理效果。
3、吹气头和转动头可在固定头内转动，从而避免搅拌电机转动时软管发生缠绕的情况，保证曝气的连续进行。
4、抽水泵可将废水抽进罐体中，增加废水流速，提高废水处理效率。
