申请日2017.02.16
公开(公告)日2017.09.19
IPC分类号C02F9/10
摘要
本实用新型公开了一种节能环保型家用 污水 处理装置，一种节能环保型家用污水处理装置，包括机体、落水斗和底座，机体顶部安装有连接管，且连接管上端设置有污水连接口，下端连接机体的上端，且机体内部上方活动安装有滤网，落水斗设置在滤网下方，落水斗下方安装有可活动的密封挡板，且密封挡板下方设置有蒸发槽，底座设置在蒸发槽的下方，蒸发槽内部安装有电磁加热管，且蒸发槽底部活动安装有挡料板，且挡料板下方设置有出料口，蒸发槽左上方安装有冷凝管，冷凝管一端与液体管道相连接，冷凝管另一端与蒸汽管道相连接，且蒸汽管道另一端与蒸发槽相联通。本实用新型利用物理蒸馏的方法处理污水，可重复使用，从而节约资源，保护环境。

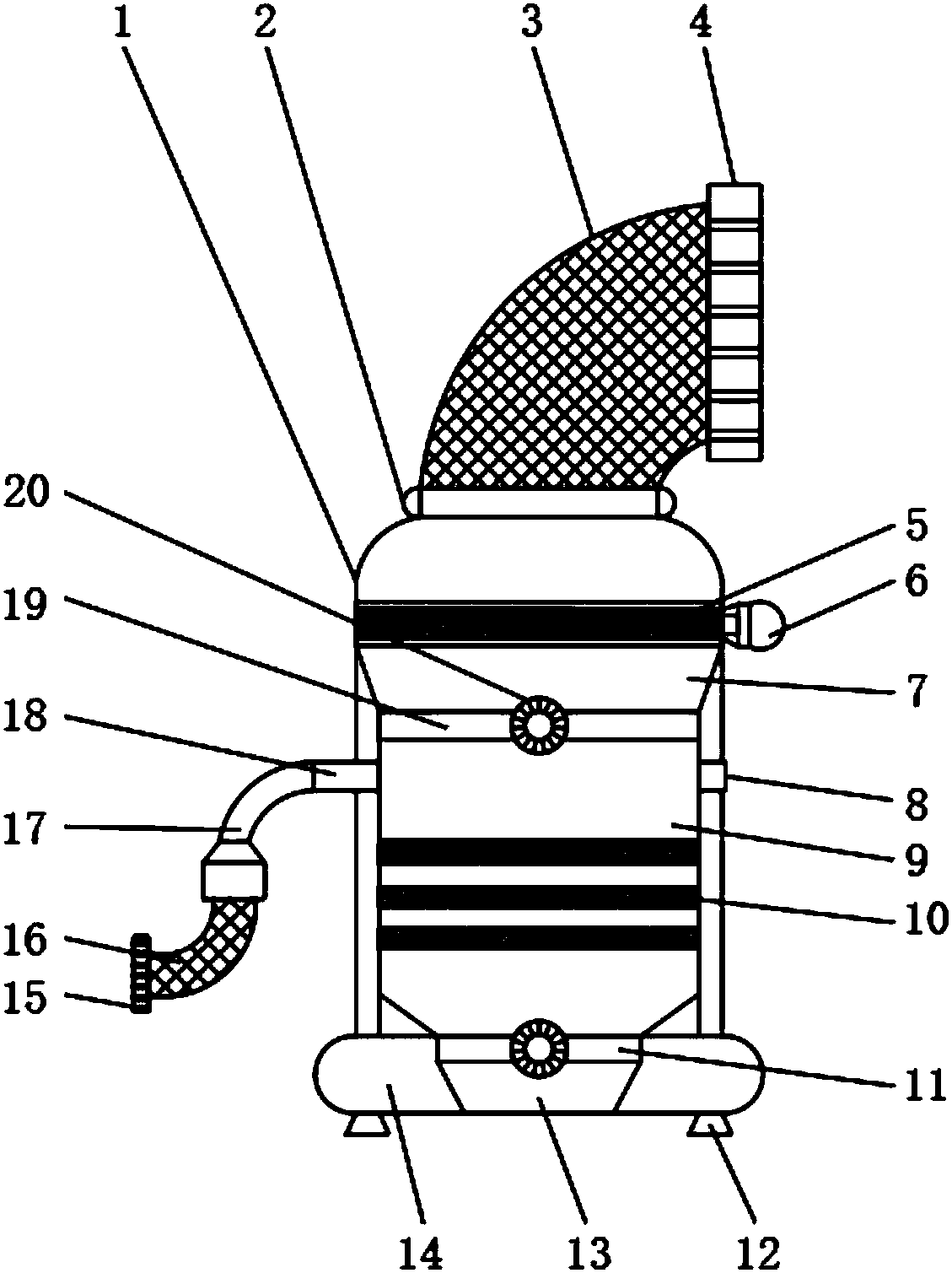

摘要附图
权利要求书
1.一种节能环保型家用污水处理装置，包括机体(1)、落水斗(7)和底座(14)，其特征在于：所述机体(1)顶部安装有连接管(3)，且连接管(3)上端设置有污水连接口(4)，下端连接机体(1)的上端，且机体(1)内部上方活动安装有滤网(5)，落水斗(7)设置在滤网(5)下方，所述落水斗(7)下方安装有可活动的密封挡板(19)，且密封挡板(19)下方设置有蒸发槽(9)，底座(14)设置在蒸发槽的下方，所述蒸发槽(9)内部安装有电磁加热管(10)，且蒸发槽(9)底部活动安装有挡料板(11)，且挡料板(11)下方设置有出料口(13)，所述蒸发槽(9)左上方安装有冷凝管(18)，冷凝管(18)一端与液体管道(17)相连接，所述液体管道(17)下方通过排水管(16)与排水接口(15)相连接，所述冷凝管(18)另一端与蒸汽管道(8)相连接，且蒸汽管道(8)另一端与蒸发槽(9)相联通。
2.如权利要求1所述的节能环保型家用污水处理装置，其特征在于：所述连接管(3)与机体(1)连接处安装有密封圈(2)。
3.如权利要求1所述的节能环保型家用污水处理装置，其特征在于：所述滤网(5)右侧的机体(1)外表面安装有把手(6)。
4.如权利要求1所述的节能环保型家用污水处理装置，其特征在于：所述密封挡板(19)前方机体(1)外表面安装有阀门(20)。
5.如权利要求1所述的节能环保型家用污水处理装置，其特征在于：所述挡料板(11)前方机体(1)外表面安装有阀门。
6.如权利要求1所述的节能环保型家用污水处理装置，其特征在于：所述底座(14)下方安装有脚垫(12)。
7.根据权利要求1所述的节能环保型家用污水处理装置，其特征在于：所述连接管(3)和排水管(16)均为可伸缩管。
8.根据权利要求1所述的节能环保型家用污水处理装置，其特征在于：所述电磁加热管(10)为双层管，且其外壁为金属。
9.根据权利要求1所述的节能环保型家用污水处理装置，其特征在于：所述电磁加热管(10)在水平面方向为“U”型结构。
说明书
一种节能环保型家用污水处理装置
技术领域
本实用新型涉及环保设备技术领域，具体为一种节能环保型家用污水处理装置。
背景技术
家庭污水是构成中国城市地区水污染的主要水源之一，因此对污水的需求及其与非饮用为目的的污水回用有关卫生健康问题需进行研究。国家的经济发展和人民生活水平的提高需要增加水资源，因此急需努力开发非常规水源。排放至水体的处理水已成为国家非计划内的淡水供应的重要组成部分，因此，污水必须经过适当处理去除和减少有害物质，防止危害水体。
目前市场上的污水处理装置种类已经有了不少，但是现有的污水处理装置一般是利用化学物质进行互相反应，去除污水内的有害物质后排放，但是这样浪费了大量化学原料，还需要经常更换反应物，浪费资源。
实用新型内容
基于现有技术的不足，本实用新型的目的在于提供一种节能环保型家用污水处理装置，以解决现有的污水处理装置利用化学物质进行互相反应，去除污水内的有害物质后排放的问题，减少浪费大量化学原料、还需要经常更换反应物，浪费资源的问题。
为实现上述目的，本实用新型提供如下技术方案：一种节能环保型家用污水处理装置，包括机体(1)、落水斗(7)和底座(14)所述机体(1)顶部安装有连接管(3)，且连接管(3)上端设置有污水连接口(4)，下端连接机体(1)的上端，且机体(1)内部上方活动安装有滤网(5)，落水斗(7)设置在滤网(5)下方，所述落水斗(7)下方安装有可活动的密封挡板(19)，且密封挡板(19)下方设置有蒸发槽(9)，底座(14)设置在蒸发槽的下方，所述蒸发槽(9)内部安装有电磁加热管(10)，且蒸发槽(9)底部活动安装有挡料板(11)，且挡料板(11)下方设置有出料口(13)，所述蒸发槽(9)左上方安装有冷凝管(18)，冷凝管(18)一端与液体管道(17)相连接，所述液体管道(17)下方通过排水管(16)与排水接口(15)相连接，所述冷凝管(18)另一端与蒸汽管道(8)相连接，且蒸汽管道(8)另一端与蒸发槽(9)相联通。
进一步的，所述连接管(3)与机体(1)连接处安装有密封圈(2)。
进一步的，所述滤网(5)右侧的机体(1)外表面安装有把手(6)。
进一步的，所述密封挡板(19)前方机体(1)外表面安装有阀门(20)。
进一步的，所述挡料板(11)前方机体(1)外表面安装有阀门。
进一步的，所述底座(14)下方安装有脚垫(12)。
进一步的，所述连接管(3)和排水管(16)均为可伸缩管。
进一步的，所述电磁加热管(10)为双层管，且其外壁为金属。
进一步的，所述电磁加热管(10)在水平面方向为“U”型结构。
与现有技术相比，本实用新型的有益效果是：该节能环保型家用污水处理装置利用物理蒸馏的方法处理污水，可重复使用，从而节约资源，保护环境，另外，使用操作简单方便，将滤网设置为滑动式结构，且其上下均设置为密封结构，可以提前将体积较大的污物挡住，并且在密封挡板关闭后，可以将其拉出，不仅操作方便，而且可以避免体积较大的污物在蒸发槽内造成堵塞，引起故障。
