申请日2017.02.16
公开(公告)日2017.09.19
IPC分类号C02F9/04
摘要
本实用新型公开了一种搅拌加药式 污水 处理装置，包括搅拌出液装置、沉淀剂添加装置和消毒装置;所述搅拌出液装置包括过滤网、搅拌沉淀筒和进水筒;所述搅拌沉淀筒焊接在两块连接板左右侧面上;所述过滤网设置在挡块上;所述进水筒焊接在均匀分布箱上方中央位置上;所述沉淀剂添加装置包括沉淀剂添加器和沉淀剂推杆;所述沉淀剂添加器设置在第一进液管上;所述沉淀剂推杆固定设置在沉淀剂活塞上;所述消毒装置包括消毒箱和消毒液器;所述消毒箱固定设置在基座右侧上;所述消毒液器固定设置在第二进液管中。本实用新型结构简单，使用方便，能够实现均匀布水，除去水中的漂浮物，通过沉淀剂使污水中的杂质沉淀，通过消毒剂对污水进行消毒。

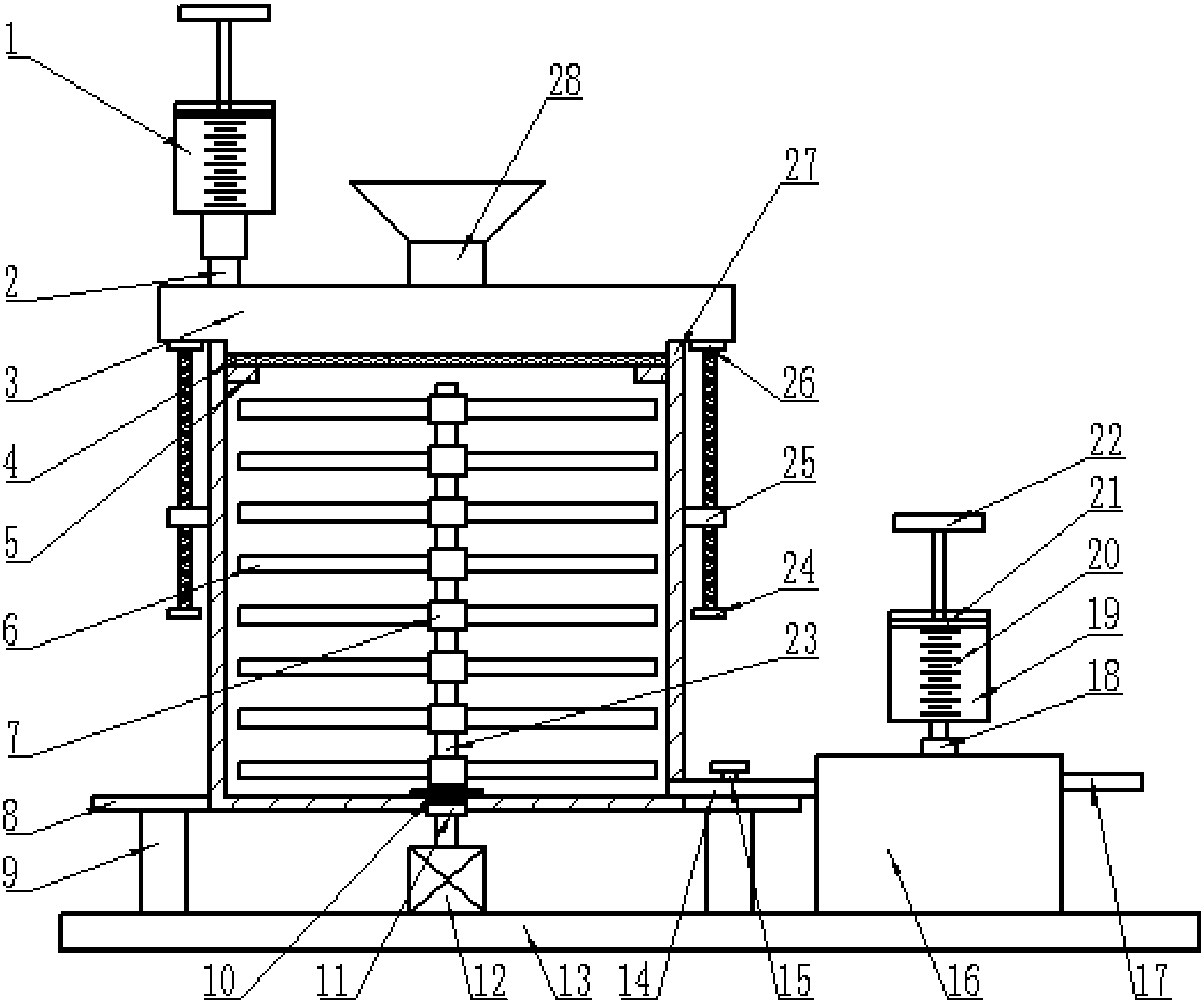

摘要附图
权利要求书
1.一种搅拌加药式污水处理装置，包括搅拌出液装置、沉淀剂添加装置和消毒装置;所述搅拌出液装置包括第一进液管(2)、均匀分布箱(3)、过滤网(4)、挡块(5)、搅拌叶片(6)、固定套(7)、连接板(8)、支撑柱(9)、密封圈(10)、旋转轴承(11)、电机(12)、基座(13)、出水管(14)、排水阀(15)、搅拌轴(23)、旋转丝杆(24)、旋转块(25)、固定轴承(26)、搅拌沉淀筒(27)、进水筒(28)和下液孔(32);所述支撑柱(9)设置有两根，焊接在基座(13)上;所述连接板(8)焊接在支撑柱(9)上;所述搅拌沉淀筒(27)焊接在两块连接板(8)左右侧面上;所述挡块(5)设置有若干个，焊接在搅拌沉淀筒(27)内壁上;所述过滤网(4)设置在挡块(5)上;所述均匀分布箱(3)设置在搅拌沉淀筒(27)上;所述进水筒(28)焊接在均匀分布箱(3)上方中央位置上;所述第一进液管(2)焊接在均匀分布箱(3)上方左侧;所述固定轴承(26)固定设置在均匀分布箱(3)下端面上;所述旋转块(25)焊接在搅拌沉淀筒(27)外侧面上;所述旋转丝杆(24)通过旋转块(25)固定设置在固定轴承(26)中;所述电机(12)固定设置在基座(13)上，搅拌沉淀筒(27)正下方;所述旋转轴承(11)固定设置在搅拌沉淀筒(27)下方中;所述搅拌轴(23)下端固定设置在电机(12)上，上端通过旋转轴承(11)设置在搅拌沉淀筒(27)中;所述固定套(7)设置有若干，固定设置在搅拌轴(23)上;所述搅拌叶片(6)设置在固定套(7)两侧上;所述出水管(14)一端设置在搅拌沉淀筒(27)中，另一端设置在消毒箱(16)中;所述沉淀剂添加装置包括沉淀剂添加器(1)、沉淀剂推杆(29)、沉淀剂活塞(30)和沉淀剂刻度线(31);所述沉淀剂添加器(1)设置在第一进液管(2)上;所述沉淀剂活塞(30)设置在沉淀剂添加器(1)中;所述沉淀剂推杆(29)固定设置在沉淀剂活塞(30)上;所述消毒装置包括消毒箱(16)、排水管(17)、第二进液管(18)、消毒液器(19)、消毒液刻度线(20)、消毒液活塞(21)和消毒液推杆(22);所述消毒箱(16)固定设置在基座(13)右侧上;所述第二进液管(18)焊接在消毒箱(16)上方;所述消毒液器(19)固定设置在第二进液管(18)中;所述消毒液活塞(21)设置在消毒液器(19)中;所述消毒液推杆(22)固定设置在消毒液活塞(21)上;所述排水管(17)固定设置在消毒箱(16)右侧上方。
2.根据权利要求1所述的一种搅拌加药式污水处理装置，其特征在于：所述均匀分布箱(3)下端面均匀的设置有下液孔(32)。
3.根据权利要求1所述的一种搅拌加药式污水处理装置，其特征在于：所述密封圈(10)设置在旋转轴承(11)上，进行密封。
4.根据权利要求1所述的一种搅拌加药式污水处理装置，其特征在于：所述排水阀(15)设置在出水管(14)上。
5.根据权利要求1所述的一种搅拌加药式污水处理装置，其特征在于：所述沉淀剂添加器(1)上设置有沉淀剂刻度线(31)。
6.根据权利要求1所述的一种搅拌加药式污水处理装置，其特征在于：所述消毒液器(19)上设置有消毒液刻度线(20)。
说明书
一种搅拌加药式污水处理装置
【技术领域】
本实用新型涉及污水处理设备技术领域，具体为一种搅拌加药式污水处理装置。
【背景技术】
目前，生活污水主要是城市生活中使用的各种洗涤剂和污水、垃圾、粪便等，多为无毒的无机盐类，生活污水中含氮、磷、硫多，致病细菌多;随着人们生活水平的提高，生活污水排放越来越严重;现有的生活污水处理装置其结构复杂，制造成本高，污水处理效率低。
【实用新型内容】
本实用新型的目的在于提供一种搅拌加药式污水处理装置，以解决上述背景技术中提出的问题，所具有的有益效果是，为实现上述目的，本实用新型提供如下技术方案：一种搅拌加药式污水处理装置，包括搅拌出液装置、沉淀剂添加装置和消毒装置;所述搅拌出液装置包括第一进液管、均匀分布箱、过滤网、挡块、搅拌叶片、固定套、连接板、支撑柱、密封圈、旋转轴承、电机、基座、出水管、排水阀、搅拌轴、旋转丝杆、旋转块、固定轴承、搅拌沉淀筒、进水筒和下液孔;所述支撑柱设置有两根，焊接在基座上;所述连接板焊接在支撑柱上;所述搅拌沉淀筒焊接在两块连接板左右侧面上;所述挡块设置有若干个，焊接在搅拌沉淀筒内壁上;所述过滤网设置在挡块上;所述均匀分布箱设置在搅拌沉淀筒上;所述进水筒焊接在均匀分布箱上方中央位置上;所述第一进液管焊接在均匀分布箱上方左侧;所述固定轴承固定设置在均匀分布箱下端面上;所述旋转块焊接在搅拌沉淀筒外侧面上;所述旋转丝杆通过旋转块固定设置在固定轴承中;所述电机固定设置在基座上，搅拌沉淀筒正下方;所述旋转轴承固定设置在搅拌沉淀筒下方中;所述搅拌轴下端固定设置在电机上，上端通过旋转轴承设置在搅拌沉淀筒中;所述固定套设置有若干，固定设置在搅拌轴上;所述搅拌叶片设置在固定套两侧上;所述出水管一端设置在搅拌沉淀筒中，另一端设置在消毒箱中;所述沉淀剂添加装置包括沉淀剂添加器、沉淀剂推杆、沉淀剂活塞和沉淀剂刻度线;所述沉淀剂添加器设置在第一进液管上;所述沉淀剂活塞设置在沉淀剂添加器中;所述沉淀剂推杆固定设置在沉淀剂活塞上;所述消毒装置包括消毒箱、排水管、第二进液管、消毒液器、消毒液刻度线、消毒液活塞和消毒液推杆;所述消毒箱固定设置在基座右侧上;所述第二进液管焊接在消毒箱上方;所述消毒液器固定设置在第二进液管中;所述消毒液活塞设置在消毒液器中;所述消毒液推杆固定设置在消毒液活塞上;所述排水管固定设置在消毒箱右侧上方。
优选的，所述均匀分布箱下端面均匀的设置有下液孔。
优选的，所述密封圈设置在旋转轴承上。
优选的，所述排水阀设置在出水管上。
优选的，所述沉淀剂添加器上设置有沉淀剂刻度线。
优选的，所述消毒液器上设置有消毒液刻度线。
与现有技术相比，本实用新型的有益效果是：该设备通过进水筒向均匀分布箱中加入污水，通过下液孔均匀的通过过滤网流入搅拌沉淀筒中，小漂浮物过滤在过滤网上，推动沉淀剂推杆使沉淀剂活塞下压挤出沉淀剂溶液通过下液孔均匀的加入搅拌沉淀筒中与污水混合;启动电机带动搅拌轴上的搅拌叶片对污水进行搅拌沉淀，沉淀后的污水打开排水阀通过出水管流入消毒箱中;推动消毒液推杆使消毒液活塞下压挤出消毒液添加入消毒箱中，对污水进行消毒，消毒后的污水通过排水管排出，使用一段时间后转动旋转丝杆抬高均匀分布箱，移出过滤网进行清理;该装置结构简单，使用方便，能够实现均匀布水，除去水中的漂浮物，通过沉淀剂使污水中的杂质沉淀，通过消毒剂对污水进行消毒。
