申请日2016.12.30
公开(公告)日2017.05.31
IPC分类号B01D21/02; B01D21/28; B01D21/24
摘要
本发明公开了一种石材切割污水细砂沉淀出砂系统，用于处理经粗砂沉淀后的含细砂污水，包括上端大而下端小的细砂沉淀池，所述细砂沉淀池内上部设置有细砂污水布水装置和细砂沉淀折流装置，所述细砂沉淀池内底部设置有将沉淀细砂输出至细砂沉淀池外的螺旋式细砂输送装置。本发明能够快速实现石材切割污水中细砂的沉淀，沉降效率高、效果好，并便于将沉淀细砂定期清理后输送至池外，从而进行细砂的回收利用。系统整体结构设计简单，安装维护方便，设备运转费用和投资费用小。

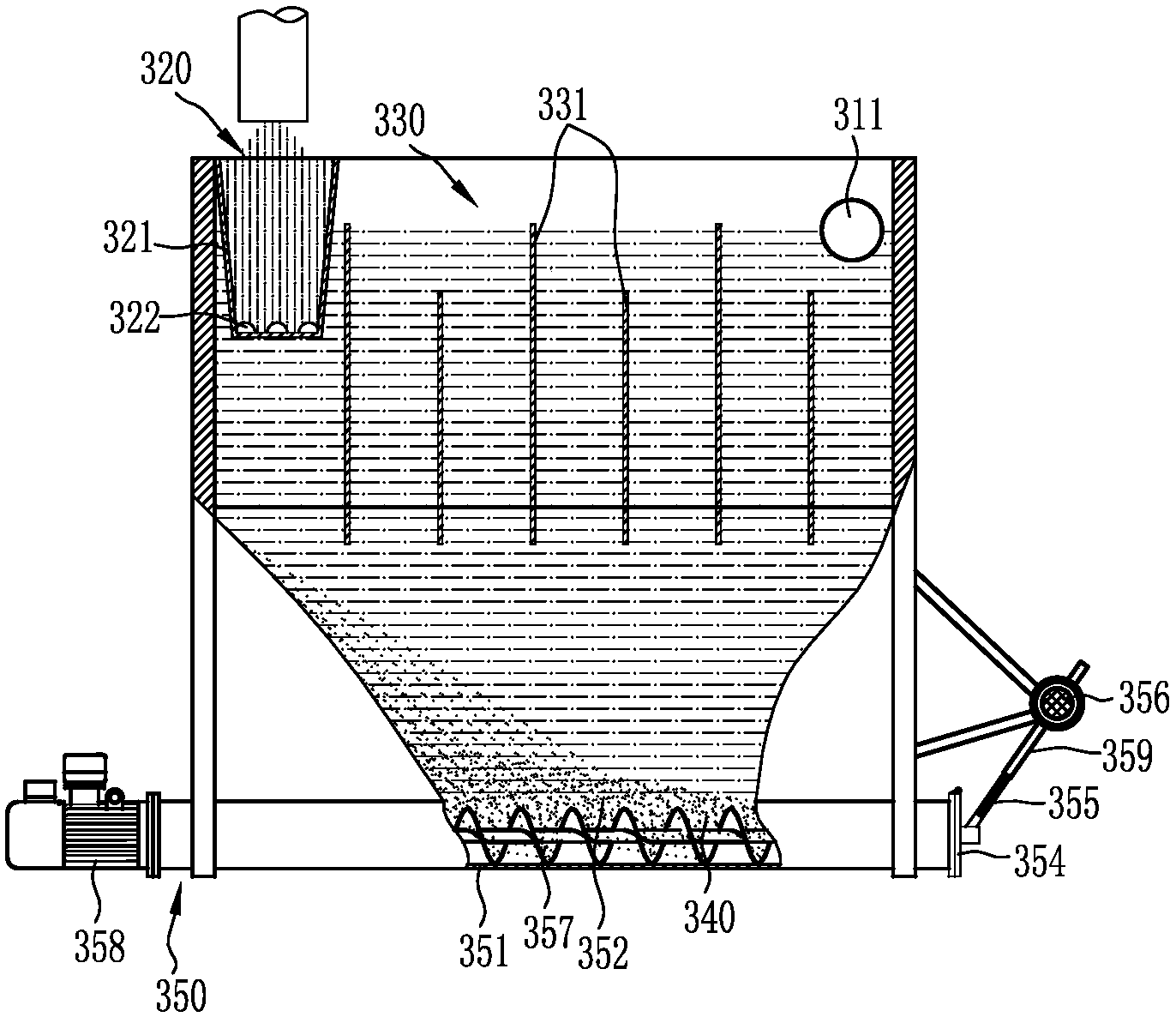

摘要附图
权利要求书
1.石材切割污水细砂沉淀出砂系统，用于处理经粗砂沉淀后的含细砂污水，其特征在于：包括上端大而下端小的细砂沉淀池，所述细砂沉淀池内上部设置有细砂污水布水装置和细砂沉淀折流装置，所述细砂沉淀池内底部设置有将沉淀细砂输出至细砂沉淀池外的螺旋式细砂输送装置;
所述螺旋式细砂输送装置包括水平设置的细砂输送壳体，所述细砂输送壳体的一端伸入所述细砂沉淀池内且设有沉淀细砂进口，所述细砂输送壳体的另一端伸出所述细砂沉淀池且设有沉淀细砂出口;所述沉淀细砂出口设置有出砂开启装置;所述细砂输送壳体内转动设有细砂输送绞龙，所述细砂输送绞龙连接有细砂输送绞龙驱动电机。
2.如权利要求1所述的石材切割污水细砂沉淀出砂系统，其特征在于：所述细砂污水布水装置包括筒状的布水槽，所述布水槽的底部沿周向开设有若干布水孔。
3.如权利要求1所述的石材切割污水细砂沉淀出砂系统，其特征在于：所述细砂沉淀折流装置包括若干沿所述细砂输送绞龙轴线方向依次高低交替设置的折流板。
4.如权利要求4所述的石材切割污水细砂沉淀出砂系统，其特征在于：所述折流板采用聚丙烯板或聚乙烯板。
5.如权利要求1所述的石材切割污水细砂沉淀出砂系统，其特征在于：所述出砂开启装置包括用于封闭所述沉淀细砂出口且与所述细砂输送壳体铰接的沉淀细砂出口盖，所述沉淀细砂出口盖连接有驱动丝杠，所述驱动丝杠传动连接有丝杠驱动电机，所述驱动丝杠外侧套装有导向套。
6.如权利要求1所述的石材切割污水细砂沉淀出砂系统，其特征在于：所述细砂沉淀池上部设有清水溢流口，所述细砂沉淀池上部外侧位于所述清水溢流口处设置有清水储水箱，所述清水储水箱设置有清水出水口。
7.如权利要求1至6任一项所述的石材切割污水细砂沉淀出砂系统，其特征在于：所述细砂沉淀池的底部断截面呈三角形，且所述细砂沉淀池的底部外侧倾斜面上设置有振荡电机。
说明书
石材切割污水细砂沉淀出砂系统
技术领域
本发明涉及污水处理设备技术领域，尤其涉及一种石材切割污水细砂沉淀出砂系统。
背景技术
石材工业园的锯泥污水处理一直是各生产企业和政府环保关注的焦点问题，市场上也逐渐出现了成套的石材切割污水综合处理设备。但由于现有的综合处理设备耗资较大，并且运转费用较高，有些企业并没有这种综合污水处理设备，而是通过多种办法对锯泥污水进行沉淀，废水和锯泥沙无法进行回收利用，对环境污染较大;而处理出来的沙子，是河道中最好的净化水资源。这些年来许多的河道都没有了沙子，给环境造成了很大的危害。河沙全部被淘走了。只剩下一些淤泥和石头严整的破坏了我们的环境，而石材工业园每年能生产出几百万方沙子和几百万吨还原铁粉，如果能加以回收利用，能为整个工业园一年创造几个亿的利润。如果用这些沙子来治理河道，我们的地下水也就会很快清澈起来。
因此，如何降低设备的投资费用和运行费用，并且同时提高石材切割污水的资源化处理是重中之重。
发明内容
本发明所要解决的技术问题是提供一种结构设计合理，设备投资费用和运转费用低，能够实现污水中细砂回收利用的石材切割污水细砂沉淀出砂系统。
为解决上述技术问题，本发明的技术方案是：
石材切割污水细砂沉淀出砂系统，用于处理经粗砂沉淀后的含细砂污水，包括上端大而下端小的细砂沉淀池，所述细砂沉淀池内上部设置有细砂污水布水装置和细砂沉淀折流装置，所述细砂沉淀池内底部设置有将沉淀细砂输出至细砂沉淀池外的螺旋式细砂输送装置;
所述螺旋式细砂输送装置包括水平设置的细砂输送壳体，所述细砂输送壳体的一端伸入所述细砂沉淀池内且设有沉淀细砂进口，所述细砂输送壳体的另一端伸出所述细砂沉淀池且设有沉淀细砂出口;所述沉淀细砂出口设置有出砂开启装置;所述细砂输送壳体内转动设有细砂输送绞龙，所述细砂输送绞龙连接有细砂输送绞龙驱动电机。
作为优选的技术方案，所述细砂污水布水装置包括筒状的布水槽，所述布水槽的底部沿周向开设有若干布水孔。
作为优选的技术方案，所述细砂沉淀折流装置包括若干沿所述细砂输送绞龙轴线方向依次高低交替设置的折流板。
作为优选的技术方案，所述折流板采用聚丙烯板或聚乙烯板。
作为优选的技术方案，所述出砂开启装置包括用于封闭所述沉淀细砂出口且与所述细砂输送壳体铰接的沉淀细砂出口盖，所述沉淀细砂出口盖连接有驱动丝杠，所述驱动丝杠传动连接有丝杠驱动电机，所述驱动丝杠外侧套装有导向套。
作为优选的技术方案，所述细砂沉淀池上部设有清水溢流口，所述细砂沉淀池上部外侧位于所述清水溢流口处设置有清水储水箱，所述清水储水箱设置有清水出水口。
作为优选的技术方案，所述细砂沉淀池的底部断截面呈三角形，且所述细砂沉淀池的底部外侧倾斜面上设置有振荡电机。
由于采用了上述技术方案，本发明具有以下有益效果：能够快速实现石材切割污水中细砂的沉淀，沉降效率高、效果好，并便于将沉淀细砂定期清理后输送至池外，从而进行细砂的回收利用，既避免了环境污染，又利于提高石材切割污水的资源化处理。系统整体结构设计简单，安装维护方便，设备运转费用和投资费用小。
