申请日2017.02.23
公开(公告)日2017.09.01
IPC分类号B30B9/06; C02F9/14; C02F103/06
摘要
本实用新型公开了一种垃圾填埋场渗滤液收集系统，所述系统包括：传输机、液压机、N个垃圾收集箱、渗滤液收集箱、排水管、渗滤液收集池;所述N个垃圾收集箱安装在传输机的传输带上，所述传输带位于所述液压机的活动工作台与底座之间;所述垃圾收集箱两端均为开口状，所述垃圾收集箱下端设有下端盖;所述下端盖设有多个渗水孔，所述渗滤液收集箱上端为开口状，所述渗滤液收集箱上表面与所述下端盖下表面连接，所述收集箱设有排水孔，所述排水管一端与所述排水孔连接，所述排水管另一端延伸至所述渗滤液收集池内，实现了提高了填埋场空间利用率，保护环境的技术效果。
权利要求书
1.一种垃圾填埋场渗滤液收集系统，其特征在于，所述系统包括：
传输机、液压机、N个垃圾收集箱、渗滤液收集箱、排水管、渗滤液收集池;所述N为大于等于1的正整数，所述N个垃圾收集箱安装在传输机的传输带上，所述传输带位于所述液压机的活动工作台与底座之间;所述垃圾收集箱两端均为开口状，所述垃圾收集箱下端设有下端盖，下端盖一端与垃圾收集箱一侧铰链连接，下端盖另一端与垃圾收集箱另一侧通过锁扣进行连接;所述下端盖设有多个渗水孔，所述渗滤液收集箱上端为开口状，所述渗滤液收集箱上表面与所述下端盖下表面连接，所述收集箱设有排水孔，所述排水管一端与所述排水孔连接，所述排水管另一端延伸至所述渗滤液收集池内。
2.根据权利要求1所述的垃圾填埋场渗滤液收集系统，其特征在于，所述排水孔处设有过滤网。
3.根据权利要求1所述的垃圾填埋场渗滤液收集系统，其特征在于，所述垃圾收集箱上半部分侧面设有垃圾入口。
4.根据权利要求1所述的垃圾填埋场渗滤液收集系统，其特征在于，所述系统还包括污水处理子系统，所述污水处理子系统包括：调节池、厌氧反应池、缺氧与好氧生化反应池、二沉池、混凝沉淀池，所述的调节池与升流式厌氧反应池、缺氧与好氧生化反应池、二沉池、混凝沉淀池依次连接，所述调节池与所述渗滤液收集池连接。
说明书
一种垃圾填埋场渗滤液收集系统
技术领域
本实用新型涉及垃圾处理设备研究领域，具体地，涉及一种垃圾填埋场渗滤液收集系统。
背景技术
垃圾填埋仍然是我国大多数城市解决生活垃圾出路的最主要方法，2005年底全国共有356座生活垃圾填埋场，85%的城市生活垃圾采用填埋处理。根据工程措施是否齐全、环保标准能否满足来判断，可分为简易填埋场、受控填埋场和卫生填埋场三个等级。
我国传统沿用的填埋方式，其特征是：基本上没有什么工程措施，或仅有部分工程措施，也谈不上执行什么环保标准。目前我国约有50%的城市生活垃圾填埋场属于IV级填埋场。IV级填埋场为衰减型填埋场，它不可避免地会对周围的环境造成严重污染。
在现有技术中，在对垃圾进行填埋时才有简单粗暴的挖坑填埋，并没有对垃圾中的渗滤液进行收集或者处理，导致垃圾通常体积较大占用较多的空间，使得填埋场空间利用率较低，且渗滤液容易污染环境。
综上所述，本申请实用新型人在实现本申请实用新型技术方案的过程中，发现上述技术至少存在如下技术问题：
在现有技术中，现有的垃圾填埋场处理存在填埋场空间利用率较低且渗滤液容易污染环境的技术问题。
实用新型内容
本实用新型提供了一种垃圾填埋场渗滤液收集系统，解决了现有的垃圾填埋场处理存在填埋场空间利用率较低且渗滤液容易污染环境的技术问题，实现了对垃圾进行压缩后进行填埋，减少了占用的体积，提高了填埋场空间利用率，且对垃圾渗滤液进行收集，保护环境的技术效果。
为解决上述技术问题，本申请提供了一种垃圾填埋场渗滤液收集系统，所述系统包括：

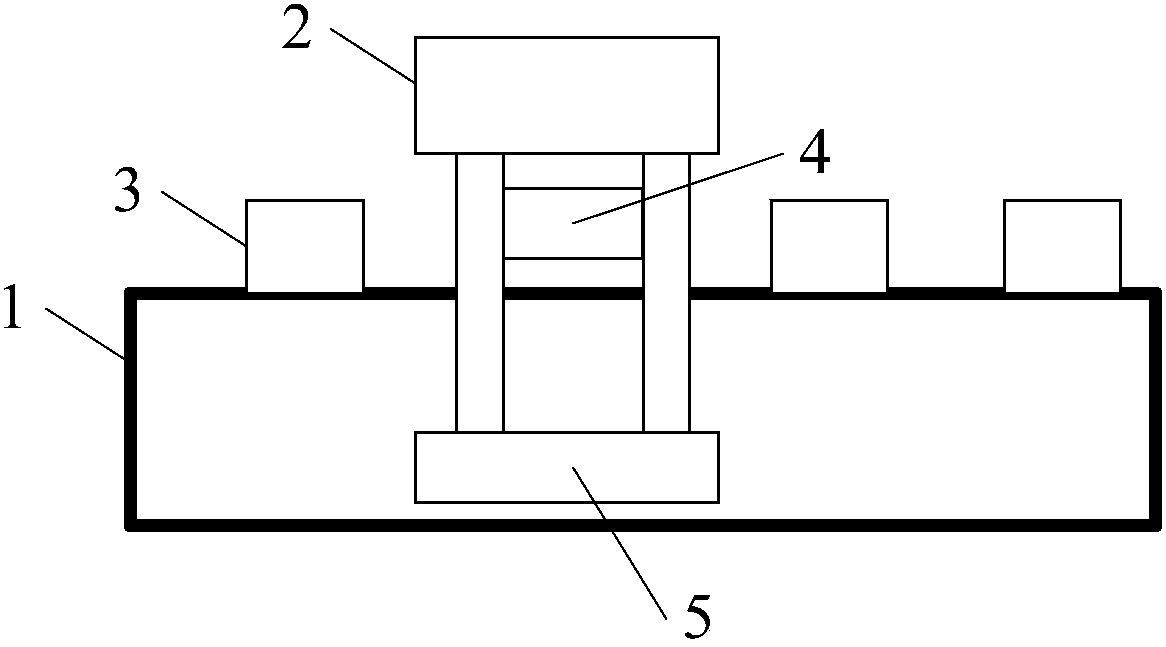

传输机、液压机、N个垃圾收集箱、渗滤液收集箱、排水管、渗滤液收集池;所述N为大于等于1的正整数，所述N个垃圾收集箱安装在传输机的传输带上，所述传输带位于所述液压机的活动工作台与底座之间;所述垃圾收集箱两端均为开口状，所述垃圾收集箱下端设有下端盖，下端盖一端与垃圾收集箱一侧铰链连接，下端盖另一端与垃圾收集箱另一侧通过锁扣进行连接;所述下端盖设有多个渗水孔，所述渗滤液收集箱上端为开口状，所述渗滤液收集箱上表面与所述下端盖下表面连接，所述收集箱设有排水孔，所述排水管一端与所述排水孔连接，所述排水管另一端延伸至所述渗滤液收集池内。
其中，本申请中的技术方案的工作原理为：首先将需要填埋的垃圾装入垃圾收集箱中，然后利用传输机进行传输，当传输到液压机下方时，液压机的工作台对垃圾收集箱中的垃圾进行挤压，压缩垃圾的体积，同时将垃圾中的水压出，压出的水通过下端盖上的渗水孔进入渗滤液收集箱中，然后通过排水管进入渗滤液收集池中，实现了对垃圾的压缩和对渗滤液的收集，压缩后将垃圾收集箱取下，打开锁扣，打开下端盖，将垃圾倒入填埋坑即可。
进一步的，所述排水孔处设有过滤网。利用过滤网可以防止排水管堵塞。
进一步的，所述垃圾收集箱上半部分侧面设有垃圾入口。设置垃圾入口可以便于装入垃圾
进一步的，所述系统还包括污水处理子系统，所述污水处理子系统包括：调节池、厌氧反应池、缺氧与好氧生化反应池、二沉池、混凝沉淀池，所述的调节池与升流式厌氧反应池、缺氧与好氧生化反应池、二沉池、混凝沉淀池依次连接，所述调节池与所述渗滤液收集池连接。
其中，设置污水处理子系统可以对收集的渗滤液进行处理，便于对污水进行回收，水处理子系统为现有技术中常用的污水处理系统，可以对污水进行常规的处理。
调节池在污水处理厂上，为了使管渠和构筑物正常工作，不受废水高峰流量或浓度变化的影响，需在废水处理设施之前设置的水池。厌氧池内利用厌氧菌的作用，使有机物发生水解、酸化和甲烷化，去除废水中的有机物，并提高污水的可生化性，有利于后续的好氧处理。
本申请提供的一个或多个技术方案，至少具有如下技术效果或优点：
实现了对垃圾进行压缩后进行填埋，减少了占用的体积，提高了填埋场空间利用率，且对垃圾渗滤液进行收集，保护环境的技术效果。
