申请日2016.12.30
公开(公告)日2017.07.07
IPC分类号C02F9/04; C02F1/70; C02F5/08; C02F1/28
摘要
本实用新型公开了一种用于淀粉糖的水处理装置，包括：一原水箱;一原水泵，原水泵的进水口与原水箱相连接;一多介质过滤器、一活性炭过滤器和一保安过滤器，多介质过滤器、活性炭过滤器和保安过滤器依次连接，原水泵的出水口与多介质过滤器的入口相连接;一高压泵，高压泵的入水口与保安过滤器的出口相连接;一反渗透装置，高压水泵的出水口与反渗透装置的入口相连接;一脱盐水箱，反渗透装置的出口与脱盐水箱相连接。本实用新型通过多介质过滤器、活性炭过滤器、保安过滤器以及反渗透装置能够使得淀粉糖用水达到标准。

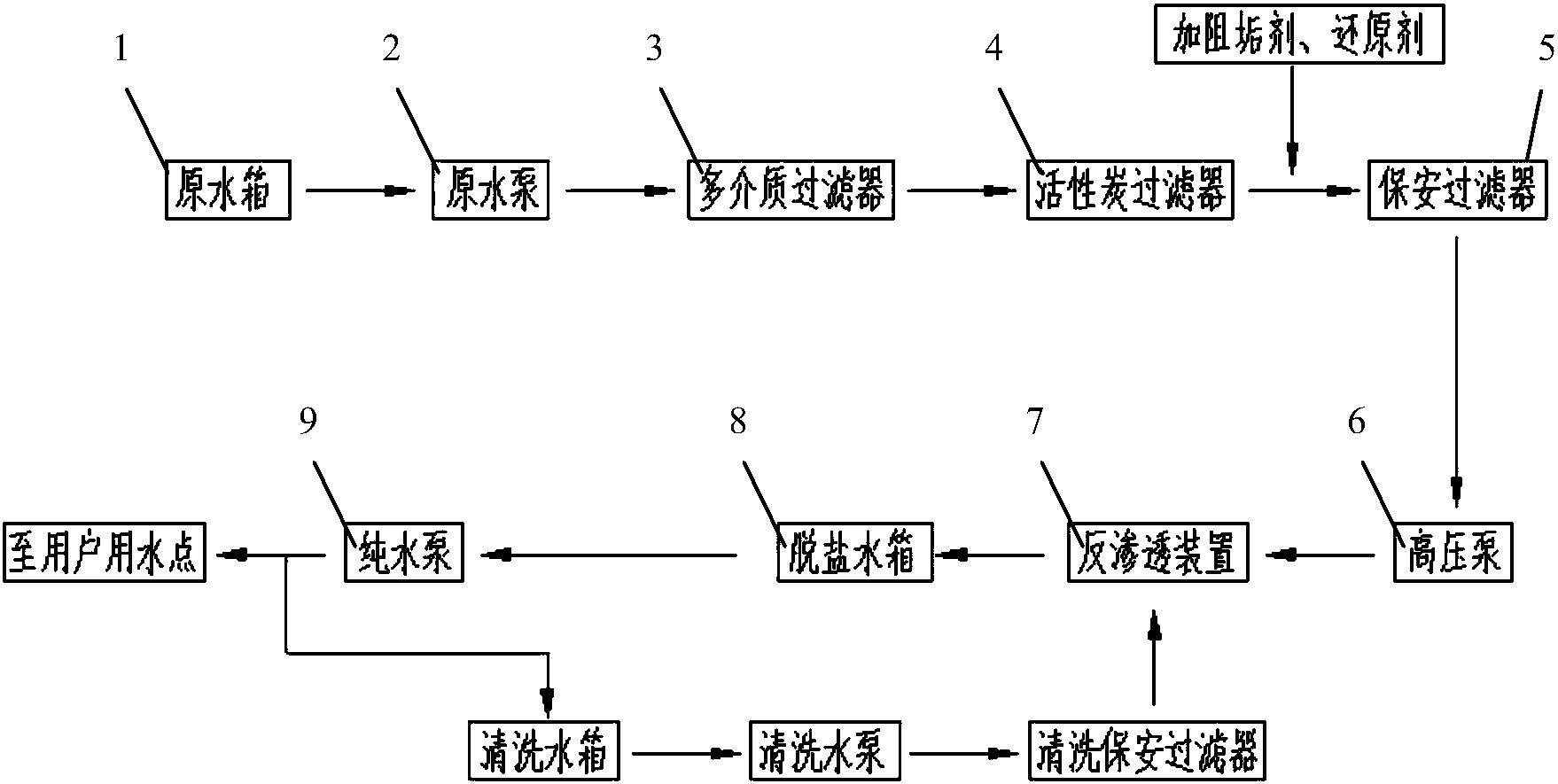

摘要附图
权利要求书
1.一种用于淀粉糖的水处理装置，其特征在于，包括：
一原水箱;
一原水泵，所述原水泵的进水口与所述原水箱相连接;
一多介质过滤器、一活性炭过滤器和一保安过滤器，所述多介质过滤器、所述活性炭过滤器和所述保安过滤器依次连接，所述原水泵的出水口与所述多介质过滤器的入口相连接;
一高压泵，所述高压泵的入水口与所述保安过滤器的出口相连接;
一反渗透装置，所述高压水泵的出水口与所述反渗透装置的入口相连接;
一脱盐水箱，所述反渗透装置的出口与所述脱盐水箱相连接。
2.根据权利要求1所述的用于淀粉糖的水处理装置，其特征在于，还包括一纯水泵，所述纯水泵的进水口与所述脱盐水箱相连接，所述纯水泵的出水口接入用户用水点。
3.根据权利要求2所述的用于淀粉糖的水处理装置，其特征在于，所述纯水泵的出水口可通过一外接的清洗泵连接所述脱盐水箱、所述纯水泵、所述高压泵或所述保安过滤器。
4.根据权利要求1所述的用于淀粉糖的水处理装置，其特征在于，所述多介质过滤器采用石英砂过滤器。
5.根据权利要求1所述的用于淀粉糖的水处理装置，其特征在于，所述活性炭过滤器与所述保安过滤器之间设置有加药装置。
6.根据权利要求5所述的用于淀粉糖的水处理装置，其特征在于，所述加药装置内设置有阻垢剂和还原剂。
7.根据权利要求1所述的用于淀粉糖的水处理装置，其特征在于，所述反渗透装置采用膜过滤方式。
8.根据权利要求1所述的用于淀粉糖的水处理装置，其特征在于，所述多介质过滤器的出口、所述活性炭过滤器的出口、所述保安过滤器的出口和所述反渗透装置的出口均设置有逆止阀。
说明书
一种用于淀粉糖的水处理装置
技术领域
本实用新型涉及水处理装置的技术领域，尤其涉及一种用于淀粉糖的水处理装置。
背景技术
淀粉糖工业是发酵工业的分支产业，它是以淀粉质为原料，经过不同程度水解的深加工衍生物，主要包括葡萄糖(浆)、麦芽糖浆、果葡糖浆以及各种低聚糖等淀粉糖品种。目前我国淀粉糖年产量为1000万吨左右，加上淀粉多元糖醇，达到1200万吨左右，据估算，截止到2012年底，仅果葡糖浆产量预计将高达500万吨左右，淀粉糖产量将出现较高增幅。淀粉糖制造业水资源消耗量较大，生产淀粉糖对于用水也具有一定的要求，在生产淀粉糖前需要对生产用水进行处理。
实用新型内容
针对上述产生的问题，本实用新型的目的在于提供一种用于淀粉糖的水处理装置。
为了实现上述目的，本实用新型采取的技术方案为：
一种用于淀粉糖的水处理装置，其中，包括：一原水箱;一原水泵，所述原水泵的进水口与所述原水箱相连接;一多介质过滤器、一活性炭过滤器和一保安过滤器，所述多介质过滤器、所述活性炭过滤器和所述保安过滤器依次连接，所述原水泵的出水口与所述多介质过滤器的入口相连接;一高压泵，所述高压泵的入水口与所述保安过滤器的出口相连接;一反渗透装置，所述高压水泵的出水口与所述反渗透装置的入口相连接;一脱盐水箱，所述反渗透装置的出口与所述脱盐水箱相连接。
上述的用于淀粉糖的水处理装置，其中，还包括一纯水泵，所述纯水泵的进水口与所述脱盐水箱相连接，所述纯水泵的出水口接入用户用水点。
上述的用于淀粉糖的水处理装置，其中，所述纯水泵的出水口可通过一外接的清洗泵连接所述脱盐水箱、所述纯水泵、所述高压泵或所述保安过滤器。
上述的用于淀粉糖的水处理装置，其中，所述多介质过滤器采用石英砂过滤器。
上述的用于淀粉糖的水处理装置，其中，所述活性炭过滤器与所述保安过滤器之间设置有加药装置。
上述的用于淀粉糖的水处理装置，其中，所述加药装置内设置有阻垢剂和还原剂。
上述的用于淀粉糖的水处理装置，其中，所述反渗透装置采用膜过滤方式。
上述的用于淀粉糖的水处理装置，其中，所述多介质过滤器的出口、所述活性炭过滤器的出口、所述保安过滤器的出口和所述反渗透装置的出口均设置有逆止阀。
本实用新型由于采用了上述技术，使之与现有技术相比具有的积极效果是：
(1)本实用新型通过多介质过滤器、活性炭过滤器、保安过滤器以及反渗透装置能够使得淀粉糖用水达到标准。
