申请日2016.12.14
公开(公告)日2017.05.31
IPC分类号B01D21/06; B01D21/18
摘要
本发明公开了一种便于处理结块污泥的设备，包括支架、安装轴、动力单元、多个刮泥组件;安装轴沿竖直方向转动安装在支架上;动力单元用于驱动安装轴转动;多个刮泥组件沿安装轴的周向分布，刮泥组件包括支撑杆、第一移动环、第二移动环、刮泥板、支杆、连接杆、第一连接件、第二连接件、刀片、连杆;支撑杆的第一端与安装轴连接，支撑杆的第二端向远离安装轴的方向延伸;第一移动环、第二移动环均可移动安装在支撑杆上;刮泥板安装在支撑杆的第二端并与支撑杆可移动连接，刮泥板与第一移动环连接，刮泥板具有第一表面，第一表面置于刮泥板远离安装轴的一侧，刮泥板上设有供刀片进出的容纳空间，容纳空间贯穿第一表面;支杆安装在支撑杆上。
权利要求书
1.一种便于处理结块污泥的设备，其特征在于，包括支架、安装轴、动力单元、多个刮泥组件;
安装轴沿竖直方向转动安装在支架上;
动力单元用于驱动安装轴转动;
多个刮泥组件沿安装轴的周向分布，刮泥组件包括支撑杆、第一移动环、第二移动环、刮泥板、支杆、连接杆、第一连接件、第二连接件、刀片、连杆;
支撑杆的第一端与安装轴连接，支撑杆的第二端向远离安装轴的方向延伸;
第一移动环、第二移动环均可移动安装在支撑杆上;
刮泥板安装在支撑杆的第二端并与支撑杆可移动连接，刮泥板与第一移动环连接，刮泥板具有第一表面，第一表面置于刮泥板远离安装轴的一侧，刮泥板上设有供刀片进出的容纳空间，容纳空间贯穿第一表面;
支杆安装在支撑杆上;
连接杆的中部与支杆铰接，连接杆的第一端通过第一连接件与第一移动环铰接，连接杆的第二端通过第二连接件与第二移动环铰接;
刀片置于容纳空间内，刀片通过连杆与第二移动环连接，刀片至少具有第一位置状态，当刀片处于第一位置状态时，刀片上至少部分区域突出于第一表面。
2.根据权利要求1所述的便于处理结块污泥的设备，其特征在于，刀片与连杆转动连接。
3.根据权利要求1所述的便于处理结块污泥的设备，其特征在于，刀片的表面设有多个的凸块。
4.根据权利要求1所述的便于处理结块污泥的设备，其特征在于，沿安装轴的转动方向，刮泥板靠近其下游侧的一端向安装轴的方向倾斜。
5.根据权利要求1所述的便于处理结块污泥的设备，其特征在于，第一表面设有多个凸起。
说明书
一种便于处理结块污泥的设备
技术领域
本发明涉及污泥处理技术领域，尤其涉及一种便于处理结块污泥的设备。
背景技术
刮泥机主要用于城市污水处理厂、自来水厂以及工业废水处理中直径较大的圆形沉淀池中，排除沉降在池底的污泥和撇除池面的浮渣。
在除污过程中，随着淤泥不断的积累，对于一些结块的淤泥，采用现有的刮泥机难以铲除，随着淤泥块的不断增大，较容易对刮泥机造成损坏，不能够灵活的去除污泥，有待进一步改进。
发明内容
为了解决背景技术中存在的技术问题，本发明提出了一种便于处理结块污泥的设备，效果好。

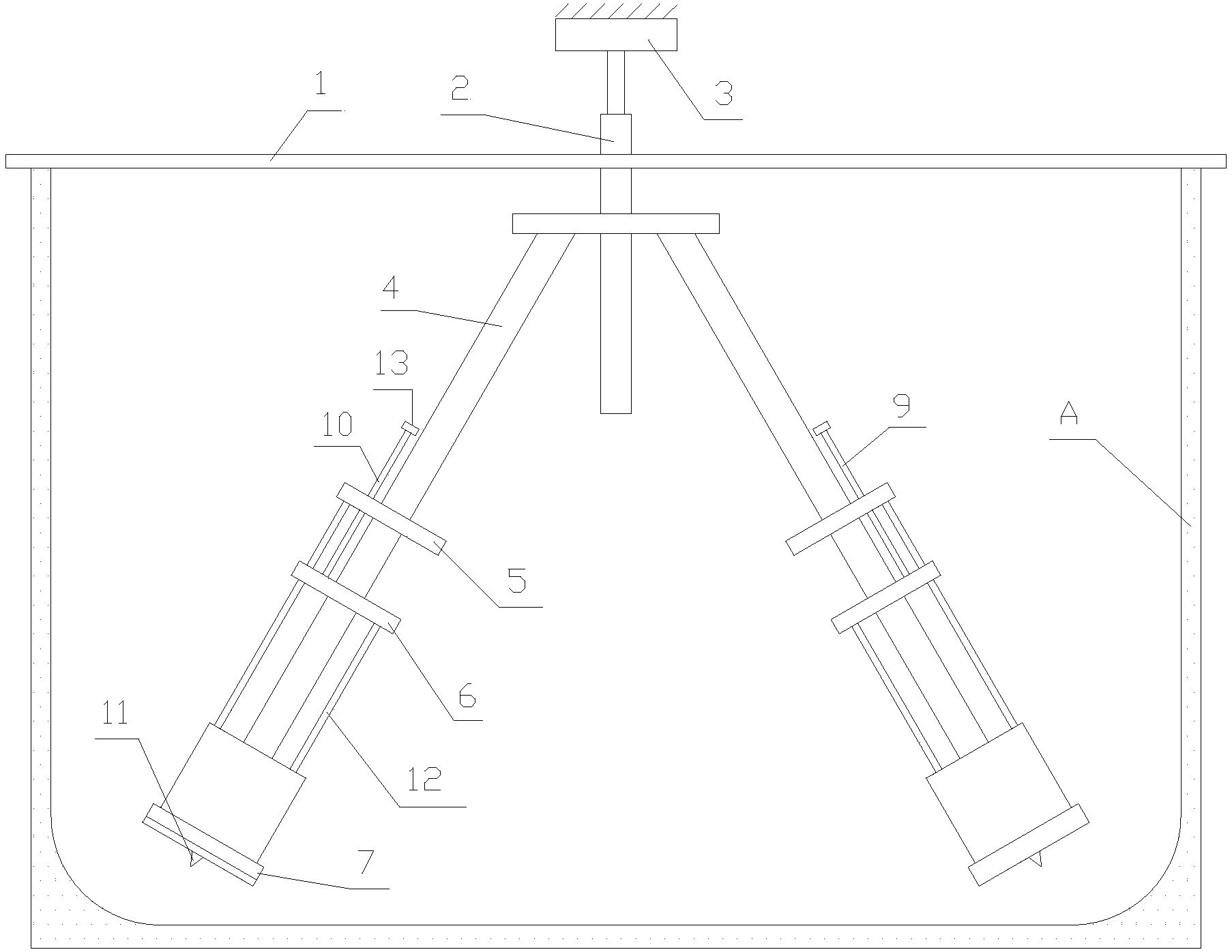

一种便于处理结块污泥的设备，包括支架、安装轴、动力单元、多个刮泥组件;
安装轴沿竖直方向转动安装在支架上;
动力单元用于驱动安装轴转动;
多个刮泥组件沿安装轴的周向分布，刮泥组件包括支撑杆、第一移动环、第二移动环、刮泥板、支杆、连接杆、第一连接件、第二连接件、刀片、连杆;
支撑杆的第一端与安装轴连接，支撑杆的第二端向远离安装轴的方向延伸;
第一移动环、第二移动环均可移动安装在支撑杆上;
刮泥板安装在支撑杆的第二端并与支撑杆可移动连接，刮泥板与第一移动环连接，刮泥板具有第一表面，第一表面置于刮泥板远离安装轴的一侧，刮泥板上设有供刀片进出的容纳空间，容纳空间贯穿第一表面;
支杆安装在支撑杆上;
连接杆的中部与支杆铰接，连接杆的第一端通过第一连接件与第一移动环铰接，连接杆的第二端通过第二连接件与第二移动环铰接;
刀片置于容纳空间内，刀片通过连杆与第二移动环连接，刀片至少具有第一位置状态，当刀片处于第一位置状态时，刀片上至少部分区域突出于第一表面;刀片的各成分及重量百分比为：C：2.0—2.05%、Cr：16—16.5%、Mn：0.6—0.7%、Si：0.8—0.85%、Ni：0.06—0.08%、Re：0.08—0.1%;余量为Fe及不可避免的杂质;C其它元素相互配合，提高耐磨性;Si强化组织，提高强度，Ni、Re等细化晶粒，提高耐磨性;通过上述组分得到的刀片耐磨性好，强度高，使用寿命长。
优选的，刀片与连杆转动连接。
优选的，刀片的表面设有多个的凸块。
优选的，沿安装轴的转动方向，刮泥板靠近其下游侧的一端向安装轴的方向倾斜。
优选的，第一表面设有多个凸起。
本发明中，将支架安装在沉淀池上，利用动力单元带动安装轴转动，利用刮泥组件去除沉淀池内的污泥。
当污泥结块难以利用刮泥板去除时，在污泥的反作用力的作用下，刮泥板克服离心力的作用向安装轴的方向移动。
刮泥板移动时，利用第一移动环、第一连接件带动连接杆转动，进而通过第二连接件、第二移动环、连杆带动刀片向远离安装轴的方向移动，利用刀片对结块的污泥进行粉碎，当污泥粉碎后，在离心力的作用下，刮泥板向远离安装轴的方向移动，第一连接件带动连接杆反向转动，刀片向安装轴的方向移动。
如此，能够利用刀片及时的将结块污泥粉碎，避免对刮泥设备造成破坏。
本发明的刮淤泥能力显著提高，实现了对刮泥设备的保护，提高设备的使用寿命。
