申请日2016.12.14
公开(公告)日2017.05.31
IPC分类号B01D21/06; B01D21/18
摘要
本发明公开了一种用于污水沉淀池的刮泥机，包括导轨、支架、滚轮、驱动单元、安装轴、动力单元、多个刮泥组件;导轨沿沉淀池的长度方向铺设在沉淀池上;滚轮安装在支架上，且，滚轮可移动安装在导轨上;驱动单元用于驱动支架沿导轨的长度方向移动;安装轴竖直转动安装在支架上;动力单元用于驱动安装轴转动;多个刮泥组件沿安装轴的周向分布，刮泥组件包括支撑杆、刮泥板、滑块、刀片、滑杆、连杆、定滑轮、绳索;支撑杆的第一端与安装轴连接，支撑杆的第二端向远离安装轴的方向延伸，支撑杆的内部设有移动通道，移动通道沿支撑杆的长度方向延伸，移动通道贯穿支撑杆的第二端。
权利要求书
1.一种用于污水沉淀池的刮泥机，其特征在于，包括导轨、支架、滚轮、驱动单元、安装轴、动力单元、多个刮泥组件;
导轨沿沉淀池的长度方向铺设在沉淀池上;
滚轮安装在支架上，且，滚轮可移动安装在导轨上;
驱动单元用于驱动支架沿导轨的长度方向移动;
安装轴竖直转动安装在支架上;
动力单元用于驱动安装轴转动;
多个刮泥组件沿安装轴的周向分布，刮泥组件包括支撑杆、刮泥板、滑块、刀片、滑杆、连杆、定滑轮、绳索;
支撑杆的第一端与安装轴连接，支撑杆的第二端向远离安装轴的方向延伸，支撑杆的内部设有移动通道，移动通道沿支撑杆的长度方向延伸，移动通道贯穿支撑杆的第二端;支撑杆的表面设有沟槽，沟槽沿支撑杆的长度方向延伸，沟槽与移动通道连接;
滑块可移动安装在支撑杆上;
刮泥板安装在支撑杆的第二端并与支撑杆可移动连接，刮泥板与滑块连接，刮泥板具有第一表面，第一表面置于刮泥板远离安装轴的一侧，刮泥板上设有供刀片进出的容纳空间，容纳空间贯穿第一表面;
刀片置于容纳空间内，刀片至少具有第一位置状态，当刀片处于第一位置状态时，刀片上至少部分区域突出于第一表面;
滑杆置于移动通道内并与支撑杆连接，滑杆沿支撑杆的长度方向布置;
连杆置于移动通道内，连杆的第一端与滑杆可移动连接，连杆的第二端与刀片连接;
定滑轮置于移动通道内并置于滑块远离安装轴的一侧;
绳索的第一端与连杆连接，绳索的第二端绕过定滑轮并穿过沟槽与滑块连接。
2.根据权利要求1所述的用于污水沉淀池的刮泥机，其特征在于，刀片与连杆的第二端转动连接。
3.根据权利要求1所述的用于污水沉淀池的刮泥机，其特征在于，沿安装轴的转动方向，刮泥板靠近其下游侧的一端向安装轴的方向倾斜。
4.根据权利要求1所述的用于污水沉淀池的刮泥机，其特征在于，第一表面设有多个凸起。
5.根据权利要求1所述的用于污水沉淀池的刮泥机，其特征在于，还包括料斗、排液管、顶板、多个放液机构，料斗安装在支架上，料斗开口向上布置;排液管的第一端与料斗连接，排液管的第二端向沉淀池方向布置;顶板安装在支架上;
多个放液机构沿沉淀池的长度方向依次分布，放液机构包括安装架、储液箱、堵头、压杆、弹簧，安装架安装在沉淀池上;储液箱安装在安装架上，储液箱位于料斗的上方，储液箱上设有出液孔，出液孔在水平面内的投影位于料斗的移动轨迹在水平面内的投影内;堵头用于封闭或打开出液孔;压杆与堵头连接;弹簧的第一端与压杆连接，弹簧的第二端与安装架连接，弹簧用于通过拉动压杆致使堵头将出液孔封闭;
压杆位于顶板的移动路径上，当顶板沿上述移动路径移动并与压杆接触时，顶板挤压压杆致使堵头将出液孔打开，且，料斗位于出液孔的正下方。
6.根据权利要求1所述的用于污水沉淀池的刮泥机，其特征在于，沿沉淀池的长度方向，顶板的高度先逐渐增大在逐渐减小。
说明书
一种用于污水沉淀池的刮泥机
技术领域
本发明涉及污水处理技术领域，尤其涉及一种用于污水沉淀池的刮泥机。
背景技术
刮泥机主要用于城市污水处理厂、自来水厂以及工业废水处理中直径较大的圆形沉淀池中，排除沉降在池底的污泥和撇除池面的浮渣。
在除污过程中，随着淤泥不断的积累，对于一些结块的淤泥，采用现有的刮泥机难以铲除，随着淤泥块的不断增大，较容易对刮泥机造成损坏，不能够灵活的去除污泥，有待进一步改进。
发明内容
为了解决背景技术中存在的技术问题，本发明提出了一种用于污水沉淀池的刮泥机，效果好。
一种用于污水沉淀池的刮泥机，包括导轨、支架、滚轮、驱动单元、安装轴、动力单元、多个刮泥组件;
导轨沿沉淀池的长度方向铺设在沉淀池上;
滚轮安装在支架上，且，滚轮可移动安装在导轨上;
驱动单元用于驱动支架沿导轨的长度方向移动;
安装轴竖直转动安装在支架上;
动力单元用于驱动安装轴转动;
多个刮泥组件沿安装轴的周向分布，刮泥组件包括支撑杆、刮泥板、滑块、刀片、滑杆、连杆、定滑轮、绳索;
支撑杆的第一端与安装轴连接，支撑杆的第二端向远离安装轴的方向延伸，支撑杆的内部设有移动通道，移动通道沿支撑杆的长度方向延伸，移动通道贯穿支撑杆的第二端;支撑杆的表面设有沟槽，沟槽沿支撑杆的长度方向延伸，沟槽与移动通道连接;
滑块可移动安装在支撑杆上;
刮泥板安装在支撑杆的第二端并与支撑杆可移动连接，刮泥板与滑块连接，刮泥板具有第一表面，第一表面置于刮泥板远离安装轴的一侧，刮泥板上设有供刀片进出的容纳空间，容纳空间贯穿第一表面;
刀片置于容纳空间内，刀片至少具有第一位置状态，当刀片处于第一位置状态时，刀片上至少部分区域突出于第一表面;刀片的各成分及重量百分比为：C：2.0—2.05%、Cr：16—16.5%、Mn：0.6—0.7%、Si：0.8—0.85%、Ni：0.06—0.08%、Re：0.08—0.1%;余量为Fe及不可避免的杂质;C其它元素相互配合，提高耐磨性;Si强化组织，提高强度，Ni、Re等细化晶粒，提高耐磨性;通过上述组分得到的刀片耐磨性好，强度高，使用寿命长。
滑杆置于移动通道内并与支撑杆连接，滑杆沿支撑杆的长度方向布置;
连杆置于移动通道内，连杆的第一端与滑杆可移动连接，连杆的第二端与刀片连接;
定滑轮置于移动通道内并置于滑块远离安装轴的一侧;
绳索的第一端与连杆连接，绳索的第二端绕过定滑轮并穿过沟槽与滑块连接。
优选的，刀片与连杆的第二端转动连接。
优选的，沿安装轴的转动方向，刮泥板靠近其下游侧的一端向安装轴的方向倾斜。
优选的，第一表面设有多个凸起。
优选的，还包括料斗、排液管、顶板、多个放液机构，料斗安装在支架上，料斗开口向上布置;排液管的第一端与料斗连接，排液管的第二端向沉淀池方向布置;顶板安装在支架上;
多个放液机构沿沉淀池的长度方向依次分布，放液机构包括安装架、储液箱、堵头、压杆、弹簧，安装架安装在沉淀池上;储液箱安装在安装架上，储液箱位于料斗的上方，储液箱上设有出液孔，出液孔在水平面内的投影位于料斗的移动轨迹在水平面内的投影内;堵头用于封闭或打开出液孔;压杆与堵头连接;弹簧的第一端与压杆连接，弹簧的第二端与安装架连接，弹簧用于通过拉动压杆致使堵头将出液孔封闭;
压杆位于顶板的移动路径上，当顶板沿上述移动路径移动并与压杆接触时，顶板挤压压杆致使堵头将出液孔打开，且，料斗位于出液孔的正下方。
优选的，沿沉淀池的长度方向，顶板的高度先逐渐增大在逐渐减小。

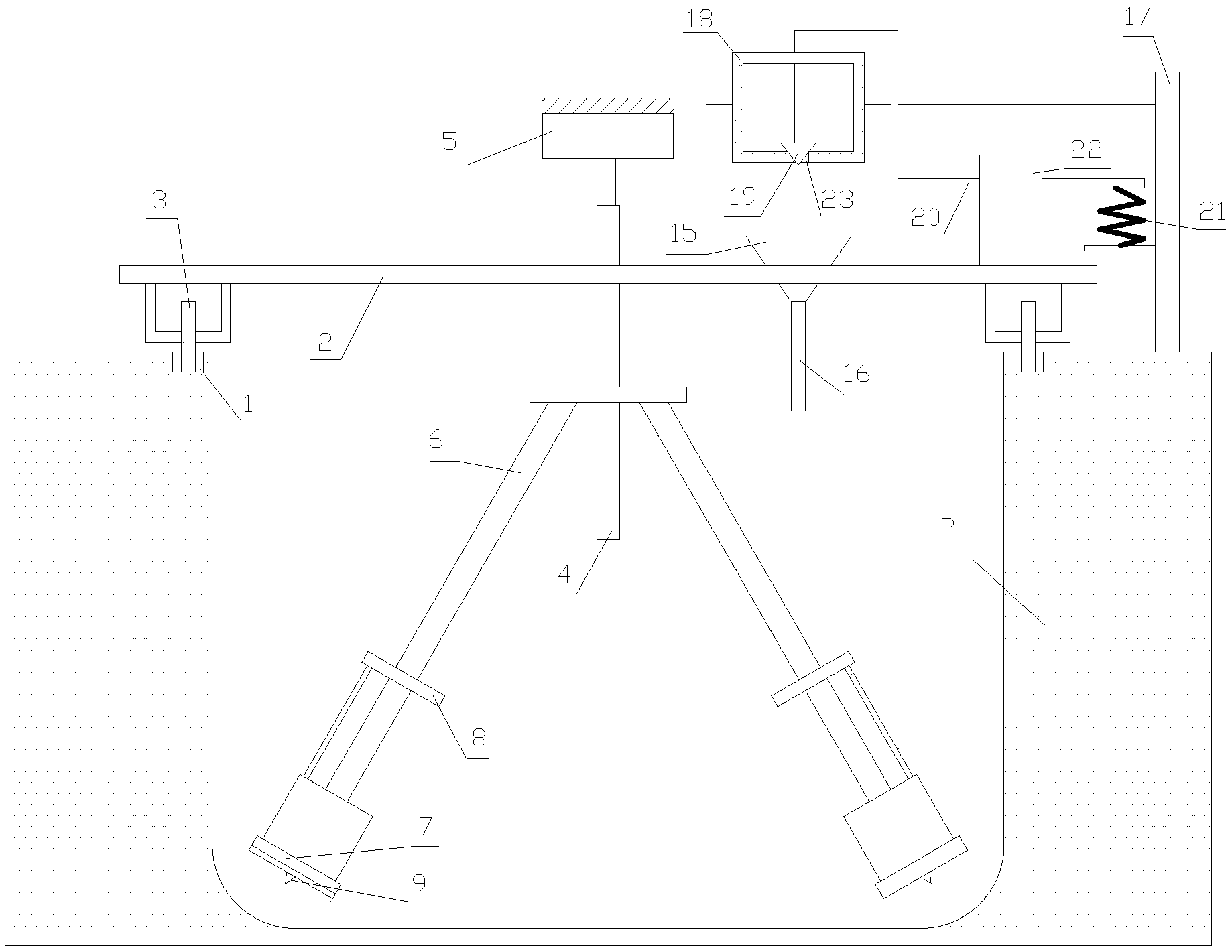

本发明中，利用驱动单元带动支架沿沉淀池P的长度方向移动，利用动力单元带动安装轴转动，利用刮泥组件去除沉淀池P内的污泥。
当污泥结块难以利用刮泥板去除时，在污泥的反作用力的作用下，刮泥板克服离心力的作用向安装轴的方向移动。
刮泥板移动时，利用滑块拉动绳索移动，进而通过绳索、连杆带动刀片向远离安装轴的方向移动，利用刀片对结块的污泥进行粉碎，当污泥粉碎后，由于刮泥板重量大于刀片重量，在离心力的作用下，刮泥板向远离安装轴的方向移动，滑块通过绳索带动连杆反向转动，刀片向安装轴的方向移动。如此，能够利用刀片及时的将结块污泥粉碎，避免对刮泥设备造成破坏。
本发明的刮淤泥能力显著提高，实现了对刮泥设备的保护，提高设备的使用寿命。
