申请日2016.12.14
公开(公告)日2017.07.18
IPC分类号C02F1/32
摘要
本实用新型公开了一种污水紫外线自动杀菌装置，包括水箱、支架、灭菌罐、密封套、紫外灯管、上盖、雾化喷头、下盖、软管，水经进水管进入雾化喷头，雾化喷头对水进行雾化，紫外灯管工作，对水雾进行灭菌，水雾由于重力作用汇集在灭菌罐底部，最后经软管进入水箱，最后经水管排出。该装置结构简单，灭菌均匀，灭菌效果好，同时，绿色环保，不会对水体产生污染。
权利要求书

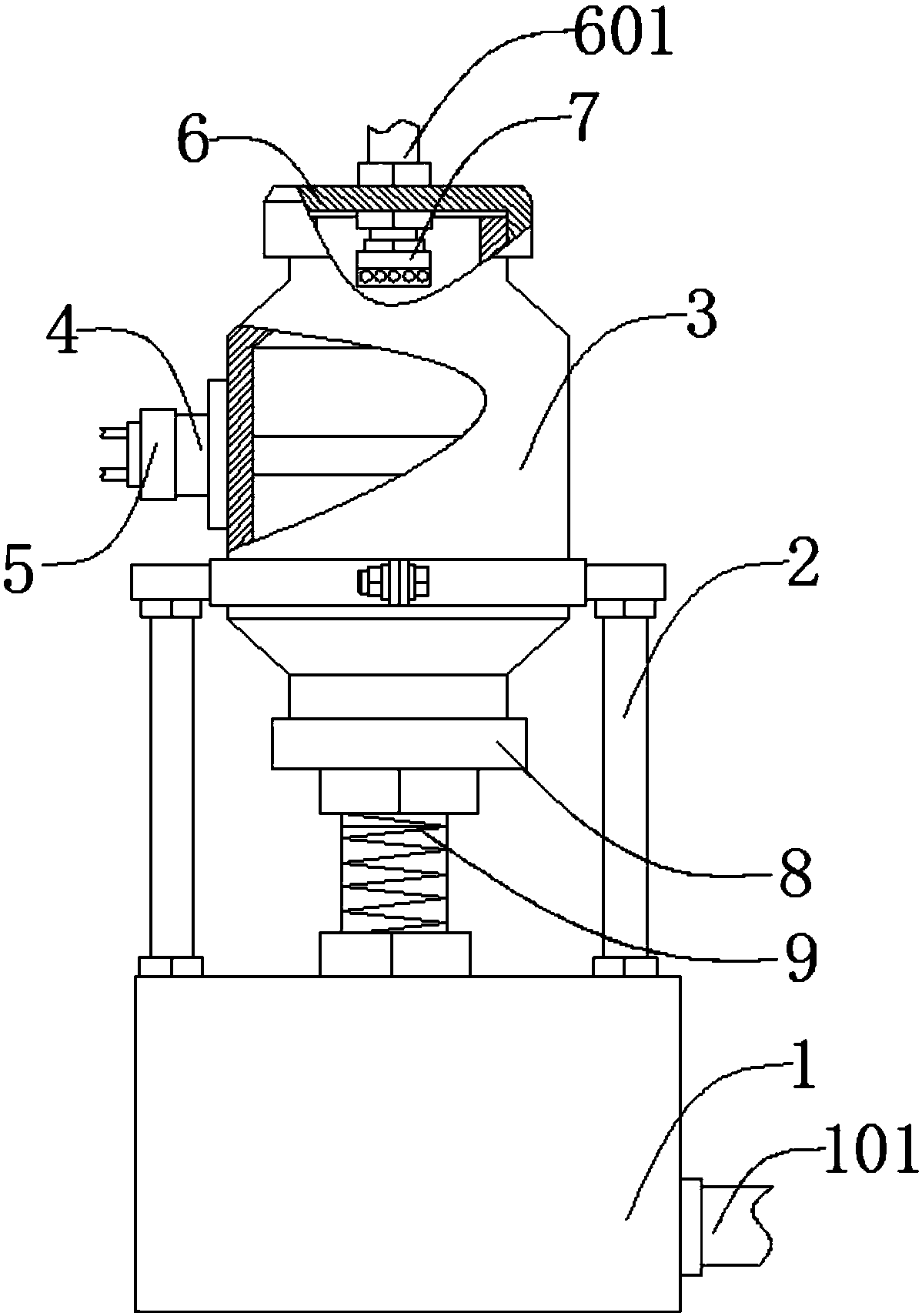

1.一种污水紫外线自动杀菌装置，其特征在于包括水箱、支架、灭菌罐、密封套、紫外灯管、上盖、雾化喷头、下盖、软管，所述的支架位于水箱顶部，所述的支架与水箱螺纹相连，所述的灭菌罐位于支架内侧，所述的灭菌罐与支架螺纹相连，所述的密封套位于灭菌罐左侧，所述的密封套与灭菌罐螺纹相连，所述的紫外灯管贯穿密封套且伸入灭菌罐内侧，所述的紫外灯管与密封套紧配相连且与灭菌罐活动相连，所述的上盖位于灭菌罐顶部，所述的上盖与灭菌罐螺纹相连，所述的雾化喷头位于上盖底部，所述的雾化喷头与上盖螺纹相连，所述的下盖位于灭菌罐底部，所述的下盖与灭菌罐螺纹相连，所述的软管位于下盖底部且位于水箱顶部，所述的软管与下盖螺纹相连且与水箱螺纹相连。
2.如权利要求1所述的污水紫外线自动杀菌装置，其特征在于所述的水箱还设有出水管，所述的出水管位于水箱一侧，所述的出水管与水箱螺纹相连。
3.如权利要求1所述的污水紫外线自动杀菌装置，其特征在于所述的密封套还设有密封圈，所述的密封圈位于密封套内侧，所述的密封圈与密封套紧配相连。
4.如权利要求3所述的污水紫外线自动杀菌装置，其特征在于所述的密封圈数量为2件，均布于密封套。
5.如权利要求1所述的污水紫外线自动杀菌装置，其特征在于所述的上盖还设有进水管，所述的进水管位于上盖顶部，所述的进水管与上盖螺纹相连，所述的进水管与雾化喷头腔体互通。
说明书
一种污水紫外线自动杀菌装置
技术领域
本实用新型涉及一种杀菌装置，尤其涉及一种污水紫外线自动杀菌装置。
背景技术
根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水，在污水处理时，由于污水中含有大量细菌，需要进行杀菌处理，现有方法多采用使用化工原料进行灭菌，然而，化工原料同样会带来水污染。鉴于以上缺陷，实有必要设计一种污水紫外线自动杀菌装置。
实用新型内容
本实用新型的目的在于：提供一种污水紫外线自动杀菌装置，不仅灭菌效果好，而且，绿色环保，不会对水体产生污染。
为解决上述技术问题，本实用新型的技术方案是：一种污水紫外线自动杀菌装置，包括水箱、支架、灭菌罐、密封套、紫外灯管、上盖、雾化喷头、下盖、软管，所述的支架位于水箱顶部，所述的支架与水箱螺纹相连，所述的灭菌罐位于支架内侧，所述的灭菌罐与支架螺纹相连，所述的密封套位于灭菌罐左侧，所述的密封套与灭菌罐螺纹相连，所述的紫外灯管贯穿密封套且伸入灭菌罐内侧，所述的紫外灯管与密封套紧配相连且与灭菌罐活动相连，所述的上盖位于灭菌罐顶部，所述的上盖与灭菌罐螺纹相连，所述的雾化喷头位于上盖底部，所述的雾化喷头与上盖螺纹相连，所述的下盖位于灭菌罐底部，所述的下盖与灭菌罐螺纹相连，所述的软管位于下盖底部且位于水箱顶部，所述的软管与下盖螺纹相连且与水箱螺纹相连。
本实用新型进一步的改进如下：
进一步的，所述的水箱还设有出水管，所述的出水管位于水箱一侧，所述的出水管与水箱螺纹相连。
进一步的，所述的密封套还设有密封圈，所述的密封圈位于密封套内侧，所述的密封圈与密封套紧配相连。
进一步的，所述的密封圈数量为2件，均布于密封套。
进一步的，所述的上盖还设有进水管，所述的进水管位于上盖顶部，所述的进水管与上盖螺纹相连，所述的进水管与雾化喷头腔体互通。
与现有技术相比，该污水紫外线自动杀菌装置，工作时，水经进水管进入雾化喷头，雾化喷头对水进行雾化，紫外灯管工作，对水雾进行灭菌，水雾由于重力作用汇集在灭菌罐底部，最后经软管进入水箱，最后经水管排出。该装置结构简单，灭菌均匀，灭菌效果好，同时，绿色环保，不会对水体产生污染。
