申请日2016.12.13
公开(公告)日2017.06.20
IPC分类号B65G65/42; B65G39/18
摘要
本实用新型涉及一种污泥输送防堵塞装置，包括底部为开口结构的箱体，所述箱体的后侧边缘与链条输送装置密闭连接，该链条输送装置的污泥下落口与箱体内部相连通，箱体下方配合设有用于输送污泥的传送带;所述箱体的底部沿污泥输送方向倾斜向上设置，该箱体的底部两侧边分别对称设有侧挡板;所述箱体的前侧开设有污泥输出口，污泥输出口的下端分别与对应的挡板过渡连接，该污泥输出口与挡板及传送带之间形成污泥输出通道。本实用新型通过在链条输送装置的输出端增设一箱体，进而扩大污泥下落口到污泥输出口的空间，较传统的污泥输出装置相比，彻底解决湿度大的污泥输送过程中一些颗粒状或直径较大的泥饼发生堵塞的问题。
权利要求书

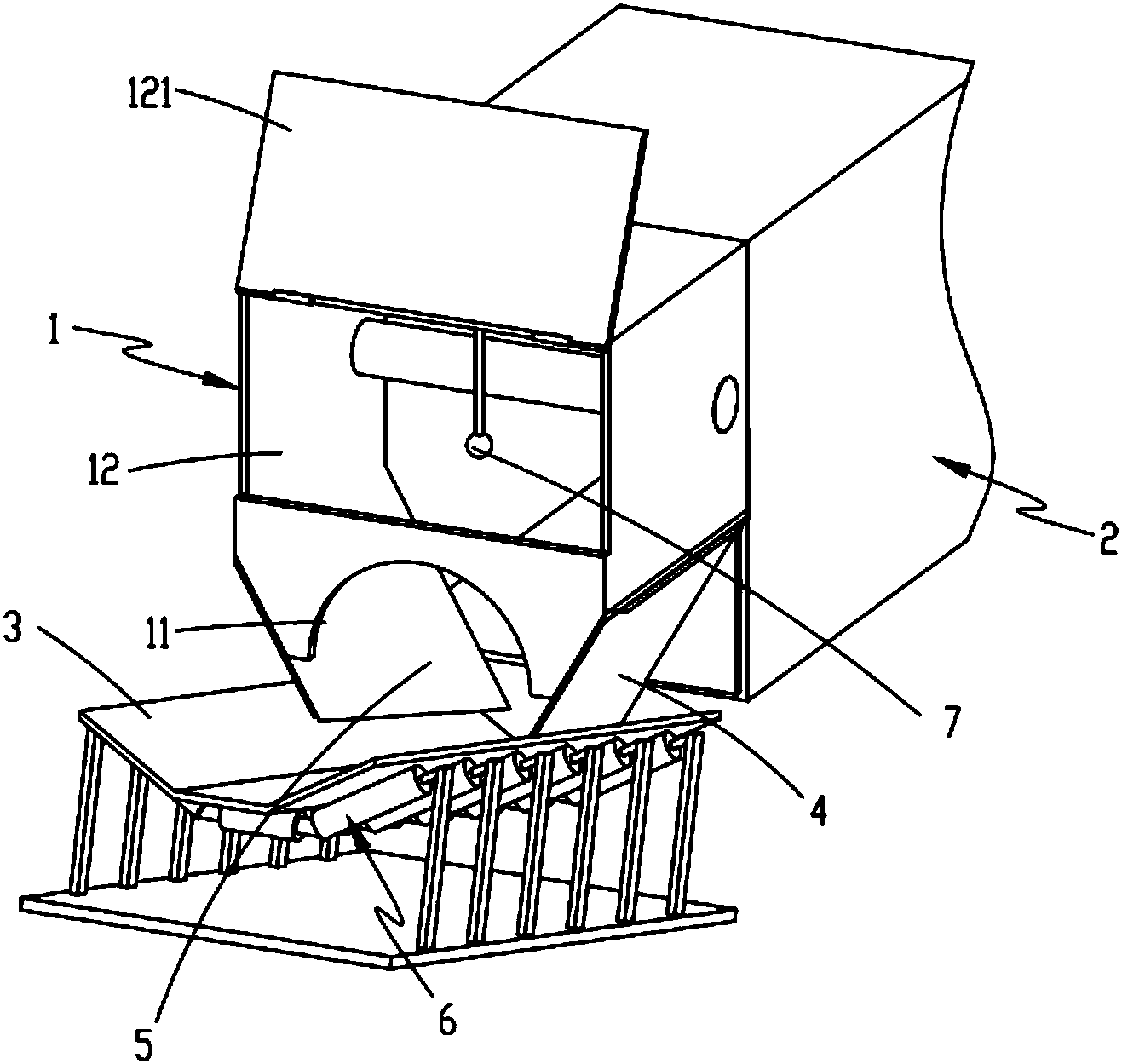

1.一种污泥输送防堵塞装置，其特征在于，包括底部为开口结构的箱体(1)，所述箱体(1)的后侧边缘与链条输送装置(2)密闭连接，该链条输送装置(2)的污泥下落口(21)与箱体(1)内部相连通，箱体(1)下方配合设有用于输送污泥的传送带(3);所述箱体(1)的底部沿污泥输送方向倾斜向上设置，该箱体(1)的底部两侧边分别对称设有侧挡板(4);所述箱体(1)的前侧开设有污泥输出口(11)，污泥输出口(11)的下端分别与对应的侧挡板(4)过渡连接，该污泥输出口(11)与侧挡板(4)及传送带(3)之间形成污泥输出通道(5)。
2.如权利要求1所述的一种污泥输送防堵塞装置，其特征在于：所述污泥下落口(21)位于污泥输出口(11)的上方，污泥下落口(21)到箱体(1)的顶部之间的距离不大于该污泥下落口(21)到污泥输出口(11)距离的一半。
3.如权利要求1所述的一种污泥输送防堵塞装置，其特征在于：所述传送带(3)的下方设有辅助支撑架(6)，该辅助支撑架(6)包括呈V字形设置的第一支撑柱(61)和第二支撑柱(62)，第一支撑柱(61)和第二支撑柱(62)上均套设有可转动的滚筒(63)。
4.如权利要求3所述的一种污泥输送防堵塞装置，其特征在于：所述传送带(3)的两侧边下表面分别与相应的第一支撑柱(61)和第二支撑柱(62)上的滚筒(63)相抵触，侧挡板(4)的底边均与所述传送带(3)的上表面相抵触。
5.如权利要求4所述的一种污泥输送防堵塞装置，其特征在于：所述侧挡板(4)的底边向箱体(1)内部倾斜设置。
6.如权利要求1所述的一种污泥输送防堵塞装置，其特征在于：所述污泥输出口(11)的上方还开设有观察口(12)。
7.如权利要求6所述的一种污泥输送防堵塞装置，其特征在于：所述观察口(12)的上方设置有用于将其打开或关闭的闸板(121)。
8.如权利要求1所述的一种污泥输送防堵塞装置，其特征在于：所述箱体(1)的内部还设有雾化喷头(7)，该雾化喷头(7)的上端固定于箱体(1)的顶部上。
说明书
一种污泥输送防堵塞装置
技术领域
本实用新型涉及输送设备技术领域，尤其涉及一种污泥输送防堵塞装置。
背景技术
日前，对城市污水处理厂的污泥进行减量化、无害化、资源化回收利用是十分迫切的问题，在水泥生产领域，越来越多的将工业化污泥和生活污泥作为一种原料应用到水泥生产中，即将污泥进行初步处理后通过输送机传送至回转窑内进行焚烧，污泥在高温焚烧后去掉了大部分的有害物质，而焚烧后得到的残渣可以作为原料用于生产水泥，节约了污泥干化焚烧所需要的燃料，资源化利用率高，降低水泥生产成本。
现有技术中，污泥输送机包括进料机构和连通回转窑的输送带，由于进料机构的污泥输出端与输送带间的空间较小使得湿度较大的物料在经进料机构的输出端落入输送带上时尤其是传送过程中存在一些直径较大的泥饼，容易堆积在进料机构的输出端发生堵塞，导致设备故障率高，工作效率低;此外，该设备在输送干燥污泥时，由于下落过程中发生大量扬尘，造成二次污染，影响车间生产环境，不利于工作人员身体健康，同时导致资源浪费，传送效率低。
实用新型内容
本实用新型的目的是针对现有技术的不足之处，提供一种污泥输送防堵塞装置，通过在链条输送装置的输出端增设一箱体，进而扩大污泥下落口到污泥输出口的空间，解决了现有技术中因链条传送装置的输出端到污泥输出口的空间狭窄而出现污泥堆积卡料的技术问题。
为实现上述目的，本实用新型采用的技术方案在于：
一种污泥输送防堵塞装置，其特征在于，包括底部为开口结构的箱体，所述箱体的后侧边缘与链条输送装置密闭连接，该链条输送装置的污泥下落口与箱体内部相连通，箱体下方配合设有用于输送污泥的传送带;所述箱体的底部沿污泥输送方向倾斜向上设置，该箱体的底部两侧边分别对称设有侧挡板;所述箱体的前侧开设有污泥输出口，污泥输出口的下端分别与对应的挡板过渡连接，该污泥输出口与挡板及传送带之间形成污泥输出通道。
作为改进，所述污泥下落口位于污泥输出口的上方，污泥下落口到箱体的顶部之间的距离不大于该污泥下落口到污泥输出口距离的一半，增大污泥输出通道的长度，防止经污泥下落口传送过来的块状泥饼因直径过大而出现卡料情况。
作为改进，所述传送带的下方设有辅助支撑架，该辅助支撑架包括呈V字形设置的第一支撑柱和第二支撑柱，第一支撑柱和第二支撑柱上均套设有可转动的辊筒。
作为改进，所述传送带的两侧边下表面分别与相应的第一支撑柱和第二支撑柱上的滚筒相抵触，侧挡板的底边均与所述传送带的上表面相抵触。
作为改进，所述侧挡板的底边向箱体内部倾斜设置。其中，所述污泥输出口为弧形，结合传送带下方设置的辅助支撑架的作用，使得该污泥输出口与两侧设置的侧挡板及传送带之间形成污泥输送通道，大大提高污泥的传送效率。
作为改进，所述污泥输出口的上方还开设有观察口。
作为改进，所述观察口的上方设置有用于将其打开或关闭的闸板，输送干燥污泥时，由于传送过程中会出现大量扬尘，此时闸板关闭，使箱体形成相对密闭的空间，优化车间生产环境，且利于后续对干污泥的雾化作用。
作为改进，所述箱体的内部还设有雾化喷头，该雾化喷头的上端固定于箱体的顶部上。
其中，所述箱体的前侧设置的观察口的作用是输送湿度较大的污泥时，在传送过程中不可避免存在一些颗粒状或直径较大的泥饼，利于随时观察污泥输送通道内的传送情况，及时排除可能存在的堆积状况，降低安全隐患。
本实用新型的有益效果在于：
(1)本实用新型通过在链条输送装置的输出端增设一箱体，进而扩大污泥下落口到污泥输出口的空间，较传统的污泥输出装置相比，彻底解决湿度大的污泥输送过程中一些颗粒状或直径较大的泥饼发生堵塞的问题，同时侧挡板的底边向箱体内部倾斜设置，结合传送带下方设置的辅助支撑架的作用，使得该污泥输出口与两侧设置的侧挡板及传送带之间形成周向上相对密闭的污泥输送通道，传送效率高，故障率低;
(2)箱体的内部还设有雾化喷头，其配合箱体上开设的观察口及观察口上方设置的控制其打开或关闭的闸板，输送干燥污泥时，闸板关闭，使箱体形成相对密闭的空间，避免传送过程中出现的大量扬尘扩散，优化车间生产环境，对干污泥的雾化作用效果好。
综上所述，本实用新型设备具有运行稳定，结构简单，工作效率高，成本低等有点。
