申请日2016.12.12
公开(公告)日2017.03.15
IPC分类号C02F1/52
摘要
本发明涉及一种污水处理设备，尤其涉及一种生物科技污水快速处理设备。本发明要解决的技术问题是提供种污水处理速度快的生物科技污水快速处理设备。为了解决上述技术问题，本发明提供了这样一种生物科技污水快速处理设备，包括有照明灯、顶板、搅拌棒、滑轨、滑块、连杆、第一滤网等;透明玻璃处理箱位于集水槽的左方，透明玻璃处理箱顶部右侧通过榫接连接的方式连接有进料斗，进料斗内下部设有第一滤网，透明玻璃处理箱左右两壁上对称开有通孔，透明玻璃处理箱左右两壁上部通过螺栓连接的方式对称连接有滑轨。本发明达到了污水处理速度快的有益效果;通过设有弹簧和碾碎棒，所以提高了工作效率;通过设有第二滤网。
权利要求书

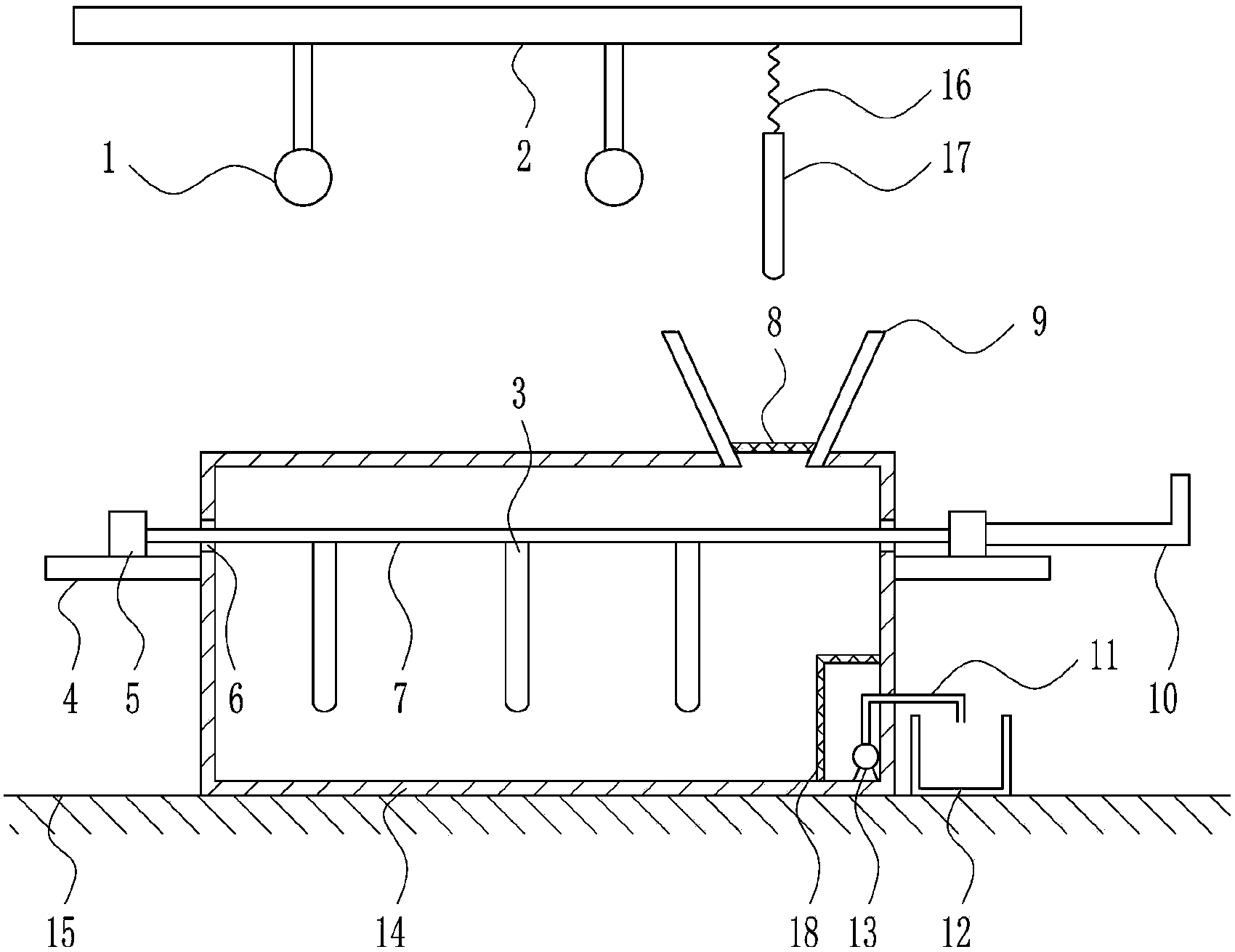

1.一种生物科技污水快速处理设备，其特征在于，包括有照明灯(1)、顶板(2)、搅拌棒(3)、滑轨(4)、滑块(5)、连杆(7)、第一滤网(8)、进料斗(9)、推拉杆(10)、硬质管(11)、集水槽(12)、水泵(13)和透明玻璃处理箱(14);地面(15)上放置有透明玻璃处理箱(14)和集水槽(12)，透明玻璃处理箱(14)位于集水槽(12)的左方，透明玻璃处理箱(14)顶部右侧通过榫接连接的方式连接有进料斗(9)，进料斗(9)内下部设有第一滤网(8)，透明玻璃处理箱(14)左右两壁上对称开有通孔(6)，透明玻璃处理箱(14)左右两壁上部通过螺栓连接的方式对称连接有滑轨(4)，滑轨(4)上滑动式连接有滑块(5)，滑轨(4)与滑块(5)配合，左侧滑块(5)的右端通过螺栓连接的方式连接有连杆(7)，连杆(7)穿过通孔(6)，连杆(7)右端通过螺栓连接的方式与右侧滑块(5)的左端连接，连杆(7)底部焊接有搅拌棒(3)，
搅拌棒(3)位于透明玻璃处理箱(14)内，右侧滑块(5)的右端通过螺栓连接的方式连接有推拉杆(10)，透明玻璃处理箱(14)内底部右侧通过螺栓连接的方式连接有水泵(13)，水泵(13)上通过法兰连接的方式连接有硬质管(11)，硬质管(11)末端位于集水槽(12)的正上方，透明玻璃处理箱(14)上方设有顶板(2)，顶板(2)底部通过螺栓连接的方式连接有照明灯(1)。
2.根据权利要求1所述的一种生物科技污水快速处理设备，其特征在于，还包括有弹簧(16)和碾碎棒(17)，顶板(2)底部右侧设有弹簧(16)，弹簧(16)位于照明灯(1)的右方，弹簧(16)的一端通过挂钩的方式与顶板(2)底部连接，弹簧(16)的另一端通过挂钩的方式连接有碾碎棒(17)，碾碎棒(17)位于进料斗(9)的正上方。
3.根据权利要求1所述的一种生物科技污水快速处理设备，其特征在于，还包括有第二滤网(18)，透明玻璃处理箱(14)内底部右侧与透明玻璃处理箱(14)内右壁下部之间设有第二滤网(18)，第二滤网(18)位于水泵(13)的左方，第二滤网(18)的材质为不锈钢，第二滤网(18)的颜色为黑色。
4.根据权利要求1所述的一种生物科技污水快速处理设备，其特征在于，顶板(2)的材质为Q235钢。
5.根据权利要求1所述的一种生物科技污水快速处理设备，其特征在于，搅拌棒(3)的材质为不锈钢。
说明书
一种生物科技污水快速处理设备
技术领域
本发明涉及一种污水处理设备，尤其涉及一种生物科技污水快速处理设备。
背景技术
随着社会的进步和工业的发展，不可避免地破坏了人类的生存环境。人类只有一个地球，环境的污染问题已经引起了世界各国的高度重视和关注。而我国经过30年的改革开放，虽然加快了工业化的步伐，同时也带来了环境的巨大污染，特别是对水体的污染尤为突出。因此，污水处理时目前一项重要的环保工作。
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有的生物科技污水处理设备存在污水处理速度慢的缺点，因此亟需研发一种污水处理速度快的生物科技污水快速处理设备。
发明内容
(1)要解决的技术问题
本发明为了克服现有的生物科技污水处理设备污水处理速度慢的缺点，本发明要解决的技术问题是提供种污水处理速度快的生物科技污水快速处理设备。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种生物科技污水快速处理设备，包括有照明灯、顶板、搅拌棒、滑轨、滑块、连杆、第一滤网、进料斗、推拉杆、硬质管、集水槽、水泵和透明玻璃处理箱;地面上放置有透明玻璃处理箱和集水槽，透明玻璃处理箱位于集水槽的左方，透明玻璃处理箱顶部右侧通过榫接连接的方式连接有进料斗，进料斗内下部设有第一滤网，透明玻璃处理箱左右两壁上对称开有通孔，透明玻璃处理箱左右两壁上部通过螺栓连接的方式对称连接有滑轨，滑轨上滑动式连接有滑块，滑轨与滑块配合，左侧滑块的右端通过螺栓连接的方式连接有连杆，连杆穿过通孔，连杆右端通过螺栓连接的方式与右侧滑块的左端连接，连杆底部焊接有搅拌棒，搅拌棒位于透明玻璃处理箱内，右侧滑块的右端通过螺栓连接的方式连接有推拉杆，透明玻璃处理箱内底部右侧通过螺栓连接的方式连接有水泵，水泵上通过法兰连接的方式连接有硬质管，硬质管末端位于集水槽的正上方，透明玻璃处理箱上方设有顶板，顶板底部通过螺栓连接的方式连接有照明灯。
优选地，还包括有弹簧和碾碎棒，顶板底部右侧设有弹簧，弹簧位于照明灯的右方，弹簧的一端通过挂钩的方式与顶板底部连接，弹簧的另一端通过挂钩的方式连接有碾碎棒，碾碎棒位于进料斗的正上方。
优选地，还包括有第二滤网，透明玻璃处理箱内底部右侧与透明玻璃处理箱内右壁下部之间设有第二滤网，第二滤网位于水泵的左方，第二滤网的材质为不锈钢，第二滤网的颜色为黑色。
优选地，顶板的材质为Q235钢。
优选地，搅拌棒的材质为不锈钢。
工作原理：当需要对污水进行处理时，首先人工向透明玻璃处理箱内加入适量的污水。然后再向进料斗内加入适量的硫酸铝粉末，则颗粒小的硫酸铝粉末就会通过第一滤网进入到透明玻璃处理箱内，从而与透明玻璃处理箱内的污水进行混合。则较大颗粒的硫酸铝粉末就会留在第一滤网上，然后再人工拿东西进行碾碎再利用。与此同时人工左右推拉推拉杆，从而带动连杆左右运动，从而带动搅拌棒左右运动，从而搅拌棒就会搅拌透明玻璃处理箱内的污水和硫酸铝粉末，从而加快了透明玻璃处理箱内的污水与硫酸铝粉末的反应速率。从而透明玻璃处理箱内的污水与硫酸铝粉末就会起化学反应，从而产生沉淀，从而对透过透明玻璃处理箱内的污水进行净化。当光线较弱时，人们可以打开照明灯，从而就可以看到透过透明玻璃处理箱内的情况。当透明玻璃处理箱内的污水净化完毕，并且搅拌棒复位时，人工停止推拉推拉杆。然后启动水泵工作，从而水泵就会将透明玻璃处理箱内净化好的水通过硬质管抽入到集水槽内。当集水槽内抽入适量的净化的水时，水泵停止工作。然后将集水槽内的净化的水拿去进行后续处理，之后再将照明灯关闭。然后不断地重复以上步骤，就会将更多的污水进行处理。
因为还包括有弹簧和碾碎棒，顶板底部右侧设有弹簧，弹簧位于照明灯的右方，弹簧的一端通过挂钩的方式与顶板底部连接，弹簧的另一端通过挂钩的方式连接有碾碎棒，碾碎棒位于进料斗的正上方，所以当较大颗粒的硫酸铝粉末未能通过第一滤网进入到透明玻璃处理箱内时，人工拿着碾碎棒对第一滤网上较大颗粒的硫酸铝粉末进行碾压，从而再通过第一滤网进入到透明玻璃处理内，从而提高了工作效率。
因为还包括有第二滤网，透明玻璃处理箱内底部右侧与透明玻璃处理箱内右壁下部之间设有第二滤网，第二滤网位于水泵的左方，第二滤网的材质为不锈钢，第二滤网的颜色为黑色，所以能够防止透明玻璃处理箱内产生的沉淀将水泵损坏。
(3)有益效果
本发明达到了污水处理速度快的有益效果;通过设有弹簧和碾碎棒，所以提高了工作效率;通过设有第二滤网，所以能够防止透明玻璃处理箱内产生的沉淀将水泵损坏。
