申请日2016.12.12
公开(公告)日2017.07.04
IPC分类号C02F9/02
摘要
本实用新型公开了一种多重污水处理重利用装置，包括本体、沉淀箱和管道，本体的顶端设置有沉淀箱，沉淀箱的底端连接管道，管道与沉淀箱的连接处设置有过滤网，过滤网的一侧并在管道上依次安装有砂管、活性炭过滤管、渗透管和抽水泵，渗透管与抽水泵之间并在管道上连接有清洗管，管道的一端连通储水箱，且储水箱设置在本体的底端，储水箱与抽水泵之间并在管道上连接有出水管，清洗管和出水管均连通本体，储水箱的一侧安装有水龙头;本实用新型的结构简单，造价低廉，且实用性强，通过设有沉淀箱、砂管、活性炭过滤管、渗透管和抽水泵，可以对污水进行处理利用，减少家庭用水的使用量，有利于节约水资源，便于使用。
权利要求书

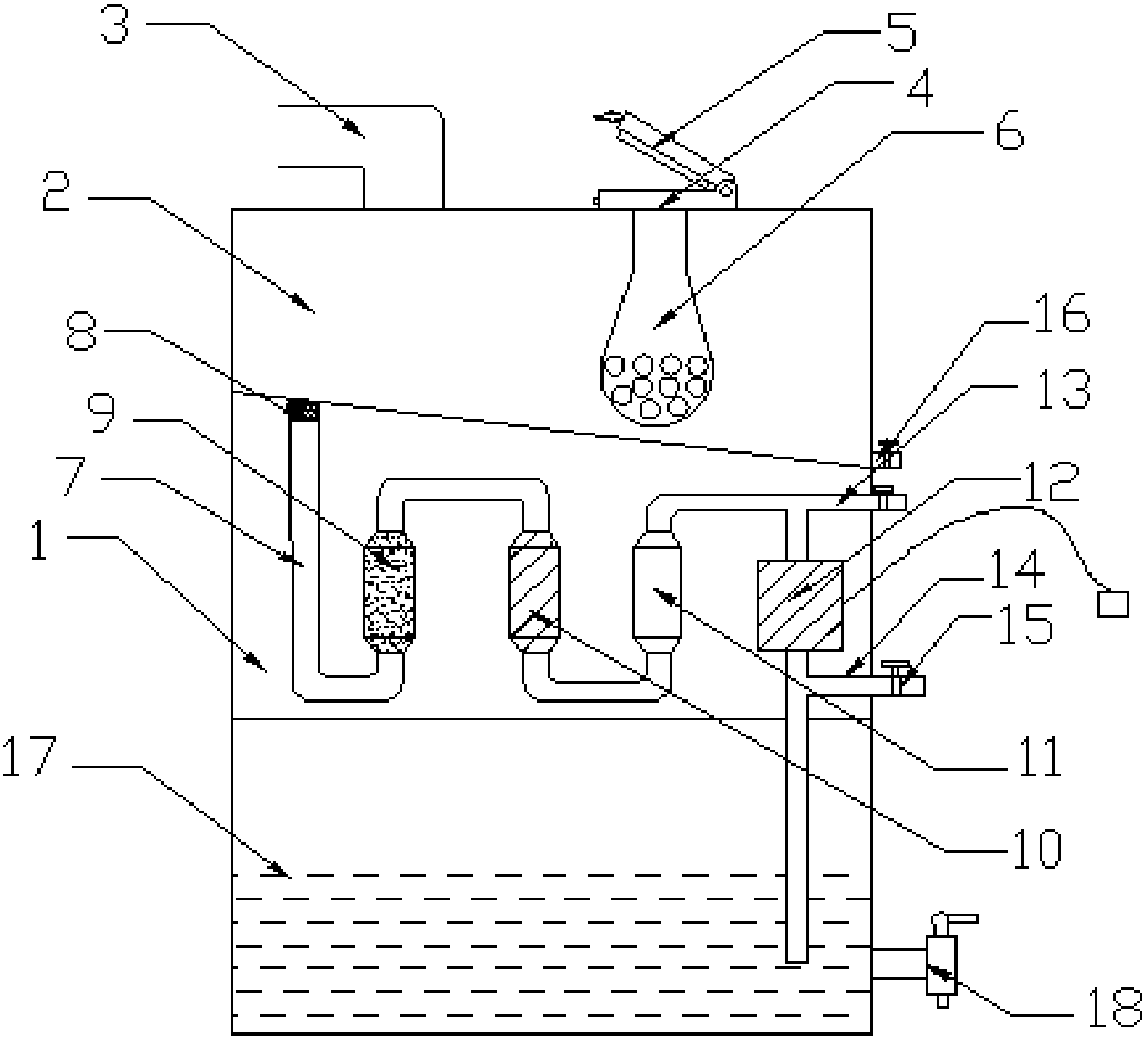

1.一种多重污水处理重利用装置，包括本体(1)、沉淀箱(2)和管道(7)，其特征在于，所述本体(1)的顶端设置有所述沉淀箱(2)，所述沉淀箱(2)的顶端安装有进水管(3)，所述进水管(3)的一侧并在所述沉淀箱(2)的顶端设置有投物管(4)，所述投物管(4)与所述沉淀箱(2)的连接处安装有中空柱(6)，所述中空柱(6)的底端设置有若干个漏孔，所述沉淀箱(2)的一侧安装有排污管(16)，所述沉淀箱(2)的底端倾斜60°，且所述沉淀箱(2)的底端连接所述管道(7)，所述管道(7)与所述沉淀箱(2)的连接处设置有过滤网(8)，所述过滤网(8)的一侧并在所述管道(7)上依次安装有砂管(9)、活性炭过滤管(10)、渗透管(11)和抽水泵(12)，所述渗透管(11)与所述抽水泵(12)之间并在所述管道(7)上连接有清洗管(13)，所述管道(7)的一端连通储水箱(17)，且所述储水箱(17)设置在所述本体(1)的底端，所述储水箱(17)与所述抽水泵(12)之间并在所述管道(7)上连接有出水管(14)，所述清洗管(13)和所述出水管(14)均连通所述本体(1)，所述储水箱(17)的一侧安装有水龙头(18)。
2.根据权利要求1所述的一种多重污水处理重利用装置，其特征在于，所述投物管(4)上铰接有盖板(5)，所述盖板(5)的一侧安装有扣环，所述投物管(4)的一侧对应安装有扣环。
3.根据权利要求1所述的一种多重污水处理重利用装置，其特征在于，所述管道(7)连接在所述沉淀箱(2)的底端斜坡的高处上，所述排污管(16)安装在所述沉淀箱(2)底端斜坡低处的一侧。
4.根据权利要求1所述的一种多重污水处理重利用装置，其特征在于，所述砂管(9)内设置有石英砂，所述活性炭过滤管(10)内设置有活性炭，所述渗透管(11)内设置有纳滤膜，所述抽水泵(12)通过导线连接有电源插头。
5.根据权利要求1所述的一种多重污水处理重利用装置，其特征在于，所述清洗管(13)、所述出水管(14)和所述排污管(16)上均安装有阀门(15)。
说明书
一种多重污水处理重利用装置
技术领域
本实用新型涉及一种污水处理重利用装置，特别涉及一种多重污水处理重利用装置，属于污水处理设备技术领域。
背景技术
家庭用水用水量大，产生的污水量大，大量的污水经过处理排出，虽然不会污染现有的水资源，且有利于保护现有的水资源，但是大量的污水处理后是可以再次利用的，若将污水处理后直接排出，在一定程度上会造成水资源的浪费，不符合现有的可持续发展的道路，正对上述问题，我们提出一种多重污水处理重利用装置。
实用新型内容
本实用新型提出了一种多重污水处理重利用装置，解决了现有技术中污水处理后直接排出，造成水资源浪费的问题;通过设有沉淀箱、砂管、活性炭过滤管、渗透管和抽水泵，可以对污水进行处理利用，减少家庭用水的使用量，有利于节约水资源，便于使用。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种多重污水处理重利用装置，包括本体、沉淀箱和管道，所述本体的顶端设置有所述沉淀箱，所述沉淀箱的顶端安装有进水管，所述进水管的一侧并在所述沉淀箱的顶端设置有投物管，所述投物管与所述沉淀箱的连接处安装有中空柱，所述中空柱的底端设置有若干个漏孔，所述沉淀箱的一侧安装有排污管，所述沉淀箱的底端倾斜60°，且所述沉淀箱的底端连接所述管道，所述管道与所述沉淀箱的连接处设置有过滤网，所述过滤网的一侧并在所述管道上依次安装有砂管、活性炭过滤管、渗透管和抽水泵，所述渗透管与所述抽水泵之间并在所述管道上连接有清洗管，所述管道的一端连通储水箱，且所述储水箱设置在所述本体的底端，所述储水箱与所述抽水泵之间并在所述管道上连接有出水管，所述清洗管和所述出水管均连通所述本体，所述储水箱的一侧安装有水龙头。
作为本实用新型的一种优选技术方案，所述投物管上铰接有盖板，所述盖板的一侧安装有扣环，所述投物管的一侧对应安装有扣环。
作为本实用新型的一种优选技术方案，所述管道连接在所述沉淀箱的底端斜坡的高处上，所述排出管安装在所述沉淀箱底端斜坡低处的一侧。
作为本实用新型的一种优选技术方案，所述砂管内设置有石英砂，所述活性炭过滤管内设置有活性炭，所述渗透管内设置有纳滤膜，所述抽水泵通过导线连接有电源插头。
作为本实用新型的一种优选技术方案，所述清洗管、所述出水管和所述排污管上均安装有阀门。
本实用新型所达到的有益效果是：本实用新型的结构简单，造价低廉，且实用性强，通过设有沉淀箱，可以将污水中的杂质沉淀，设有的中空柱，可以填充明矾，明矾溶解后电离产生铝离子，铝离子水解生成氢氧化铝胶体，胶体的胶粒有很大的比表面积，吸附能力很强，可以吸附水中悬浮物，使水中的杂质沉淀，达到净水的目的，对污水进行预处理，沉淀的杂质可以通过排污管排出，预处理后的污水通过砂管、活性炭过滤管和渗透管处理，可以除去污水中的溶解性有机物质、细菌、异味、色度、农药和合成洗涤剂等杂质，从而将污水处理干净，之后将处理干净的污水存储在储水箱中备用，通过水龙头，可以用来拖地、浇花，或通过出水管直接连接水管，用来冲洗厕所或洗车，对污水进行再次利用，减少家庭用水的使用量，有利于节约水下资源，通过设有清洗管，可以连接水管，对沉淀箱、砂管、活性炭过滤管和渗透管进行清洗，防止管道堵塞，有利于提高装置的处理效果，简单方便，便于使用。
