申请日2016.12.10
公开(公告)日2017.02.22
IPC分类号B01D36/02
摘要
本发明公开了一种具有净化装置的污水过滤网结构，包括框架，所述框架的四边内壁的中央位置均开设有卡槽，且框架内设有多层第一过滤网，所述第一过滤网的中央位置焊接有固定柱，且第一过滤网的四边的中央位置均焊接有第一卡块，第一卡块滑动安装于卡槽内，所述框架四边的顶部和底部上均开设有挡块放置槽，且挡块放置槽内滑动安装有挡块，所述挡块放置槽与卡槽连通，且挡块与卡槽相适配，用于限位滑动安装于卡槽内的第一卡块，所述框架内部的中央位置设有净化装置，且净化装置包括装置壳体。本发明能够更加细致的对污水进行净化处理，且便于进行拆卸和安装，使得清洗方便，避免了影响使用寿命，结构简单，使用方便，成本低。
权利要求书

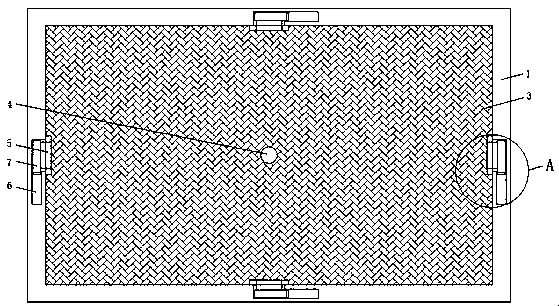

1.一种具有净化装置的污水过滤网结构，包括框架(1)，其特征在于，所述框架(1)的四边内壁的中央位置均开设有卡槽(2)，且框架(1)内设有多层第一过滤网(3)，所述第一过滤网(3)的中央位置焊接有固定柱(4)，且第一过滤网(3)的四边的中央位置均焊接有第一卡块(5)，第一卡块(5)滑动安装于卡槽(2)内，所述框架(1)四边的顶部和底部上均开设有挡块放置槽(6)，且挡块放置槽(6)内滑动安装有挡块(7)，所述挡块放置槽(6)与卡槽(2)连通，且挡块(7)与卡槽(2)相适配，用于限位滑动安装于卡槽(2)内的第一卡块(5)，所述框架(1)内部的中央位置设有净化装置，且净化装置包括装置壳体(8)，装置壳体(8)的四边的中央位置均焊接有第二卡块(10)，且第二卡块(10)滑动安装于卡槽(2)内，所述装置壳体(8)的周边均设有密封条(9)，且密封条(9)与框架(1)的内壁滑动连接且密封配合，所述装置壳体(8)的顶部和底部均开设有通孔(11)，且通孔(11)内设有第二过滤网(12)，所述装置壳体(8)内填充有活性炭(13)。
2.根据权利要求1所述的一种具有净化装置的污水过滤网结构，其特征在于，所述固定柱(4)用于手持移动第一过滤网(3)，所述第一过滤网(3)的周边外壁与框架(1)的内壁滑动连接且密封配合。
3.根据权利要求1所述的一种具有净化装置的污水过滤网结构，其特征在于，所述卡槽(2)和第一卡块(5)的配合用于在框架(1)上安装或拆卸第一过滤网(3)。
4.根据权利要求1所述的一种具有净化装置的污水过滤网结构，其特征在于，所述挡块放置槽(6)和卡槽(2)的内壁上均开设有滑槽，挡块放置槽(6)内壁上的滑槽与卡槽(2)内壁上的滑槽连通，挡块(7)上焊接有滑块，且滑块滑动安装于滑槽内。
5.根据权利要求1所述的一种具有净化装置的污水过滤网结构，其特征在于，所述挡块(7)上焊接有挡板，挡板用于手持移动挡块(7)。
6.根据权利要求1所述的一种具有净化装置的污水过滤网结构，其特征在于，所述第二过滤网(12)的周边均固定于通孔(11)的内壁上。
说明书
一种具有净化装置的污水过滤网结构
技术领域
本发明涉及过滤网结构技术领域，尤其涉及一种具有净化装置的污水过滤网结构。
背景技术
过滤网结构一般用于各种流体物质的分离，随着科技的进步，人们对过滤网结构有了更高的要求。
现有的过滤网结构大多不具备净化装置，不能够更加细致的对污水进行净化处理，而且现有的过滤网结构不方便进行拆卸和安装，导致清洗不便，容易影响使用寿命，因此，我们提出了一种具有净化装置的污水过滤网结构用于解决上述问题。
发明内容
基于背景技术存在的技术问题，本发明提出了一种具有净化装置的污水过滤网结构。
本发明提出的一种具有净化装置的污水过滤网结构，包括框架，所述框架的四边内壁的中央位置均开设有卡槽，且框架内设有多层第一过滤网，所述第一过滤网的中央位置焊接有固定柱，且第一过滤网的四边的中央位置均焊接有第一卡块，第一卡块滑动安装于卡槽内，所述框架四边的顶部和底部上均开设有挡块放置槽，且挡块放置槽内滑动安装有挡块，所述挡块放置槽与卡槽连通，且挡块与卡槽相适配，用于限位滑动安装于卡槽内的第一卡块，所述框架内部的中央位置设有净化装置，且净化装置包括装置壳体，装置壳体的四边的中央位置均焊接有第二卡块，且第二卡块滑动安装于卡槽内，所述装置壳体的周边均设有密封条，且密封条与框架的内壁滑动连接且密封配合，所述装置壳体的顶部和底部均开设有通孔，且通孔内设有第二过滤网，所述装置壳体内填充有活性炭。
优选地，所述固定柱用于手持移动第一过滤网，所述第一过滤网的周边外壁与框架的内壁滑动连接且密封配合。
优选地，所述卡槽和第一卡块的配合用于在框架上安装或拆卸第一过滤网。
优选地，所述挡块放置槽和卡槽的内壁上均开设有滑槽，挡块放置槽内壁上的滑槽与卡槽内壁上的滑槽连通，挡块上焊接有滑块，且滑块滑动安装于滑槽内。
优选地，所述挡块上焊接有挡板，挡板用于手持移动挡块。
优选地，所述第二过滤网的周边均固定于通孔的内壁上。
本发明中，所述一种具有净化装置的污水过滤网结构通过卡槽和第一卡块的配合能够便于安装和拆卸第一过滤网和净化装置，便于对第一过滤网和净化装置进行清洗，通过挡块放置槽和挡块能够对第一卡块进行限位，保证第一过滤网和净化装置安装的稳固性，通过装置壳体、密封条、通孔、第二过滤网和活性炭构成的净化装置能够更加细致的对污水进行净化处理，本发明能够更加细致的对污水进行净化处理，且便于进行拆卸和安装，使得清洗方便，避免了影响使用寿命，结构简单，使用方便，成本低。
