申请日2016.12.12
公开(公告)日2017.11.07
IPC分类号E03C1/122
摘要
家用中水处理机是一种水处理技术，其结构关系是，压力表连接管的上端连接着压力表，其下端连接在压力箱的顶部;三通阀门固定在前面板抽屉拉手的上面;补气增压连接管一端与压力水箱连接，其另一端与补气增压装置连接;中水连接管的下端与单向阀连接，单向阀下端与压力水箱顶部连接;排气减压连接管连接在压力水箱顶部;中水排放连接管与压力水箱后侧面底部连接，中水排放连接管的顶端安装着中水排放阀门;溢流螺纹软管下端与三通接件连接;直排螺纹软管上端与三通选排阀门左端连接，其下端与三通接件连接;排污管上端与三通接件连接，其下端直接插入厨房地漏孔内;排气减压阀门由排气减压连接管连接在压力水箱的顶部。
权利要求书

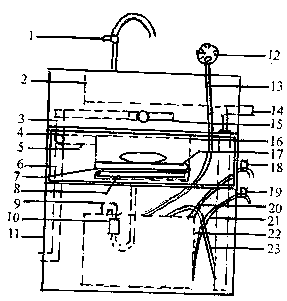

1.家用中水处理机，它包括自来水控制阀门(1)、水池(2)、直排螺纹软管(3)、三通接件(4)、溢流螺纹软管(5)、排污管(6)、细过滤层(7)、过滤层支架(8)、中水连接管(9)、单向阀(10)、设备外壳(11)、压力表(12)、压力表连接管(13)、补气增压装置(14)、三通选排阀门(15)、抽拉式过滤池(16)、粗过滤层(17)、排气减压阀门(18)、中水排放阀门(19)、排气减压连接管(20)、中水排放连接管(21)、压力水箱(22)、补气增压连接管(23)，其特征是：自来水控制阀门(1)、水池(2)、压力表(12)固定在设备外壳(11)顶部;压力表连接管(13)的上端连接着压力表(12)，其下端连接在压力水箱(22)的顶部;三通接件(4)固定在前面板抽屉拉手的上面;补气增压连接管(23)一端与压力水箱(22)连接，其另一端与补气增压装置(14)连接;中水连接管(9)的下端与单向阀(10)连接，单向阀(10)下端与压力水箱(22)顶部连接;排气减压连接管(20)连接在压力水箱(22)顶部;中水排放连接管(21)与压力水箱(22)后侧面底部连接，中水排放连接管(21)的顶端安装着中水排放阀门(19);溢流螺纹软管(5)下端与三通接件(4)连接;直排螺纹软管(3)上端与三通选排阀门(15)左端连接，其下端与三通接件(4)连接;排污管(6)上端与三通接件(4)连接，其下端直接插入厨房地漏孔内;排气减压阀门(18)由排气减压连接管(20)连接在压力箱(22)的顶部。
2.根据权利要求1所述的家用中水处理机，其特征是：抽拉式过滤池(16)嵌入在抽屉内部的滑轨上;在抽拉式过滤池(16)的底端固定着过滤层支架(8)，粗过滤层(17)、细过滤层(7)置于过滤层支架(8)上;中水连接管(9)与抽拉式过滤池(16)出水口相连。
3.根据权利要求1所述的家用中水处理机，其特征是：抽拉式过滤池(16)左侧的边沿上设置有溢水口;其底部后侧设置有出水口。
说明书
家用中水处理机
技术领域：本实用新型涉及一种水处理技术，尤其是家用中水处理机。
背景技术：我们生活的地球上70%的面积都被水覆盖着，但是可供我们人类使用的淡水资源却是严重匮乏，而我们人类并没有认识这个形势严峻的问题。于是有些人对那些没有人用而又淌着水的阀门熟视无睹;严峻的现实告诉我们，节水行动刻不容缓，节约水资源就是等于延长我们人类的生命;目前，据不完全统计，全国40%的家庭仍在不计量使用水资源，即使实行计量利用水源的家庭，厨房、卫生间节约用水也是有底限的。
发明内容：本实用新型的目的是提供直排与滤排相结合的家用中水处理机，它克服了目前技术的缺点，本实用新型的目的是这样实现的，它包括自来水控制阀门、水池、直排螺纹软管、三通接件、溢流螺纹软管、排污管、细过滤层、过滤层支架、中水连接管、单向阀、设备外壳、压力表、压力表连接管、补气增压装置、三通选排阀门、抽拉式过滤池、粗过滤层、排气减压阀门、中水排放阀门、排气减压连接管、中水排放连接管、压力水箱、补气增压连接管，自来水控制阀门、水池、压力表固定在设备外壳顶部;压力表连接管的上端连接着压力表，其下端连接在压力箱的顶部;三通阀门固定在前面板抽屉拉手的上面;补气增压连接管一端与压力水箱连接，其另一端与补气增压装置连接;中水连接管的下端与单向阀连接，单向阀下端与压力水箱顶部连接;排气减压连接管连接在压力水箱顶部;中水排放连接管与压力水箱后侧面底部连接，中水排放连接管的顶端安装着中水排放阀门;溢流螺纹软管下端与三通接件连接;直排螺纹软管上端与三通选排阀门左端连接，其下端与三通接件连接;排污管上端与三通接件连接，其下端直接插入厨房地漏孔内;排气减压阀门由排气减压连接管连接在压力水箱的顶部。
所述的抽拉式过滤池，其嵌入在抽屉内部的滑轨上;在抽拉式过滤池的底端固定着过滤层支架，粗过滤层、细过滤层置于过滤层支架上;中水连接管与抽拉式过滤池出水口相连。
所述的抽拉式过滤池，其左侧的边沿上设置有溢水口;其底部后侧设置有出水口。
有关部件的作用：本装置中的压力表是显示压力水箱内的气压值，目的是保护压力水箱的安全;三通选排阀门是用来选择滤排或直排;三通接件是把直排螺纹软管和溢流螺纹软管内的水汇合到排污管内;单向阀是只让中水流入压力水箱，而不能从单向阀处向外排气，压力水箱的主要作用是把流进的中水压入马桶;补气增压装置主要是向压力水箱内充气;排气减压阀门的作用打开减压阀门，中水才能流进压力水箱。
压力表的指针摆动是靠压力水箱内的气压来驱动，压力水箱的气压增大是靠增压装置来实现的;单向阀阀片打开时，过滤池内的中水流进压力水箱，关闭时来阻止协助压力水箱内的气压变大;当压力水箱内的气压增大时，里面的中水才能被压进马桶内。
本实用新型具体应用时，首先，从水龙头流出的自来水经过第一次使用后形成中水，视其污染程度，如果没有处理价值就可调节三通转换阀门，把污水直接排入下水道。如果需要处理，还是调节三通转换阀门，让这些污水先流入过滤箱，液体由于受到重力作用，在过滤箱中经过处理后，流出的中水要通过一个连通器进入压力水箱，在此设计连通器的目的是为了安装一个止回阀。当向压力水箱中注水时，一定要打开排气阀，等到压力水箱内的水满时，就可以关闭排气阀，利用手动增压器向压力水箱中充气，再利用气体压强的原理使压力水箱中的气压足够把马桶内的浮阀冲开时，处理的中水就可以进入到马桶内的水箱中。这样处理的中水就达到了重复利用的目的。如果马桶不需要水时，也可以把压力水箱内的中水压进卫生间的贮水箱内以备用;应用一段时间，当过滤箱需要清洗时，不用拆开设备，只需拉出抽屉式的过滤箱，把里面的双层过滤物质直接拿出来，用处理好的中水就可以清洗干净。
本实用新型的意义是：本装置结构简单，成本低廉;使用方便，中水处理可以人为随意控制，少量的，油污严重的中水可以直接排出，比较干净的没有异味的中水再选择过滤处理;零能源消耗，就是在中水处理的整个过程中，不消耗任何一次能源和二次能源;不产生异味;一次投入，永远受益。
