申请日2016.12.12
公开(公告)日2017.07.28
IPC分类号C02F9/14
摘要
本实用新型提供的一种煤化工废水的催化氧化处理系统，首先通过沉淀室过滤废水中的颗粒性有害物，通过吸附室可以将废水中的悬浮物吸附出来，进行二次过滤去除水中的异味，利用通过催化氧化室产生臭氧与待处理的废水进行反应，有效的去除煤化工废水中的有机物和难降解物质;通过生物氧化室进行四次过滤使水更加干净，该系统结构简单、实用，操作方便，能够使煤化工废水处理的更加洁净。
权利要求书

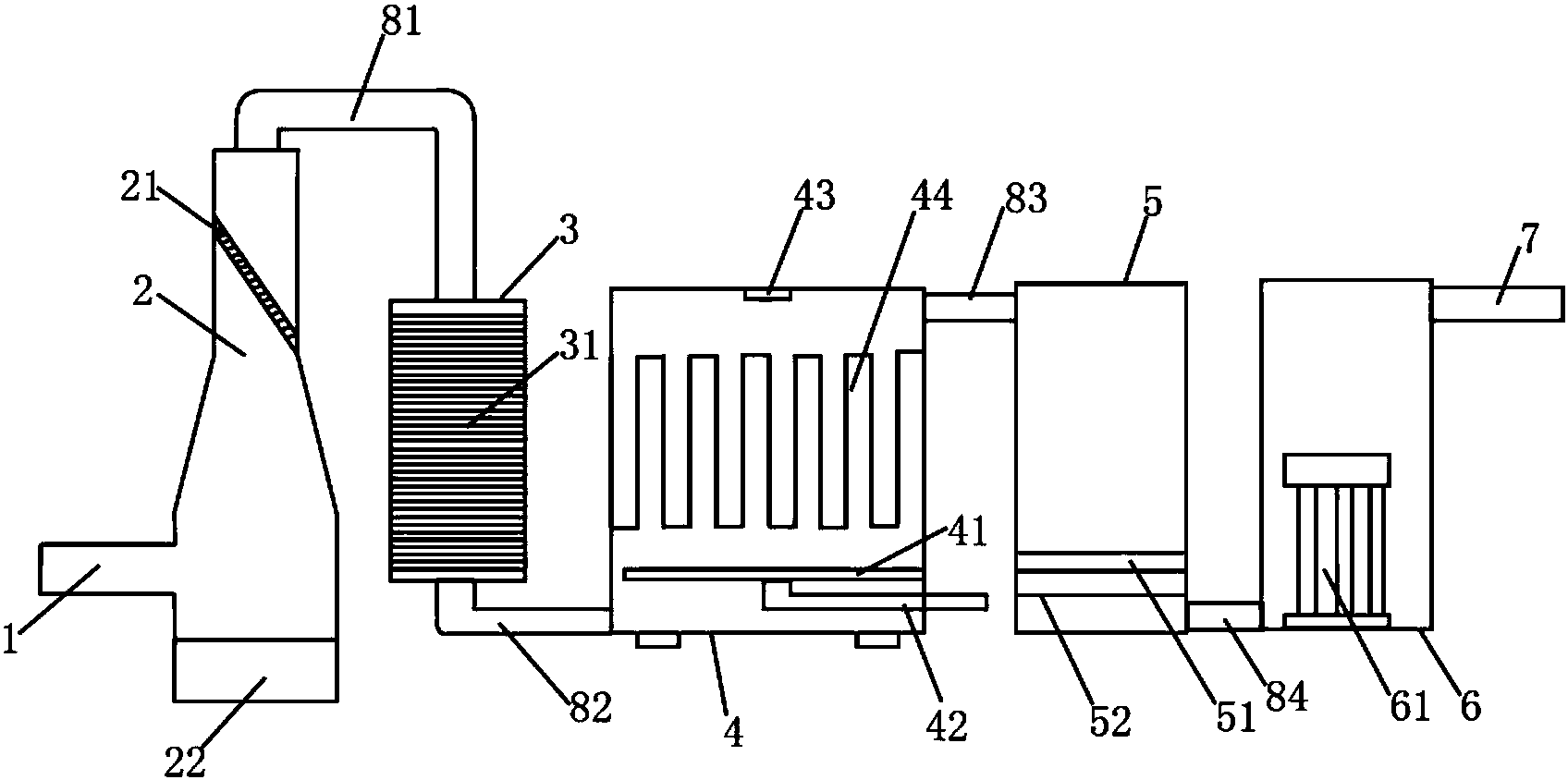

1.一种煤化工废水的催化氧化处理系统，其特征在于:包括进水口(1)、沉淀室(2)、吸附室(3)、催化氧化室(4)、生物氧化室(5)和出水口(7)，其中，所述进水口(1)设置在沉淀室(2)的下端，所述沉淀室(2)上端的出料口与吸附室(3)上端的进料口相连;所述催化氧化室(4)下端的进料口与吸附室(3)下端的出料口相连，所述催化氧化室(4)上端的出料口与生物氧化室(5)上端的进料口相连;所述生物氧化室(5)的下端设置有出水口(7)。
2.根据权利要求1所述的一种煤化工废水的催化氧化处理系统，其特征在于：所述生物氧化室(5)与出水口(7)的连接管道上设置有消毒室(6)，所述消毒室(6)内设置有紫外消毒灯(61)。
3.根据权利要求1所述的一种煤化工废水的催化氧化处理系统，其特征在于：所述沉淀室(2)的内部上端安装有过滤板(21)，其下端设置有污泥池(22)。
4.根据权利要求3所述的一种煤化工废水的催化氧化处理系统，其特征在于：所述过滤板(21)呈倾斜设置。
5.根据权利要求4所述的一种煤化工废水的催化氧化处理系统，其特征在于：所述过滤板(21)与水平面的夹角为60°、75°或50°。
6.根据权利要求1所述的一种煤化工废水的催化氧化处理系统，其特征在于：所述吸附室(3)内安装有多个水平设置的吸附板(31)。
7.根据权利要求1所述的一种煤化工废水的催化氧化处理系统，其特征在于：所述催化氧化室(4)包括臭氧分布器(41)、臭氧进气管(42)、压力计(43)和填料单元(44)，其中，所述臭氧分布器(41)设置于催化氧化室(4)的底部，所述臭氧进气管(42)的一端伸出催化氧化室(4)的外部，其另一端与臭氧分布器(41)相连;所述压力计(43)设置有催化氧化室(4)内的顶部，用来监控催化氧化室(4)的压力;所述填料单元(44)设置于催化氧化室(4)内的中部。
8.根据权利要求7所述的一种煤化工废水的催化氧化处理系统，其特征在于：所述填料单元(44)包括若干个隔板(441)，所述隔板(441)呈竖直设置，所述两个相邻设置的隔板(441)之间构成进水通道(443)，所述两个相邻的进水通道(443)的两端交替设置有端部封堵部件(442)。
9.根据权利要求8所述的一种煤化工废水的催化氧化处理系统，其特征在于：所述隔板(441)内设置多个球形孔(4411)构成，所述球形孔(4411)内均填充有催化剂。
10.根据权利要求1所述的一种煤化工废水的催化氧化处理系统，其特征在于：所述生物氧化室(5)的内部底端水平设置有多个生物氧化棒(51)，所述生物氧化棒(51)的下端水平设置有载体流动床生物膜(52)。
说明书
一种煤化工废水的催化氧化处理系统
技术领域
本实用新型属于废水处理技术领域，尤其是涉及一种煤化工废水的催化氧化处理系统。
背景技术
经济发展带来的环境污染日趋严重，环保日益成为当今时代的焦点，环保水处理是其中非常关键的一环。环保水处理重点在于高浓度工业废水的治理。煤化工是清洁、高效的煤炭利用方式，但煤气化工艺过程中却会产生大量的高污染煤气化废水，废水成分发展，难降解有机物种类多，属于难生化，危害大的工业废水之一，煤化工废水主要是煤气洗涤的废水，其中大量酚、氰、等有毒有害物质，现有的设施对废水的处理不全面，处理不到位，此外，处理时需要大量的相关设施，结构复杂，成本较高，操作繁琐。
发明内容
本实用新型要解决的问题是提供一种煤化工废水的催化氧化处理系统，该系统结构简单、实用，操作方便，能够使煤化工废水处理的更加洁净。
本实用新型提供的一种煤化工废水的催化氧化处理系统，解决了现有的设施对废水的处理不全面，处理不到位等缺陷。
为解决上述技术问题，本实用新型采用的技术方案是：
本实用新型提供的一种煤化工废水的催化氧化处理系统，包括进水口、沉淀室、吸附室、催化氧化室、生物氧化室和出水口，其中，所述进水口设置在沉淀室的下端，沉淀室上端的出料口与吸附室上端的进料口相连;所述催化氧化室下端的进料口与吸附室下端的出料口相连，所述催化氧化室上端的出料口与生物氧化室上端的进料口相连;所述生物氧化室的下端设置有出水口。
优选地，所述生物氧化室与出水口的连接管道上设置有消毒室，所述消毒室内设置有紫外消毒灯。
优选地，所述沉淀室的内部上端安装有过滤板，其下端设置有污泥池。
优选地，所述过滤板呈倾斜设置。
优选地，所述过滤板与水平面的夹角为60°、75°或50°。
优选地，所述吸附室内安装有多个水平设置的吸附板。
优选地，所述催化氧化室包括臭氧分布器、臭氧进气管、压力计和填料单元，其中，所述臭氧分布器设置于催化氧化室的底部，所述臭氧进气管的一端伸出催化氧化室的外部，其另一端与臭氧分布器相连;所述压力计设置有催化氧化室内的顶部，用来监控催化氧化室的压力;所述填料单元设置于催化氧化室内的中部。
优选地，所述填料单元包括若干个隔板，所述隔板呈竖直设置，所述两个相邻设置的隔板之间构成进水通道，所述两个相邻的进水通道的两端交替设置有端部封堵部件。
优选地，所述隔板内设置多个球形孔构成，所述球形孔内均填充有催化剂。
优选地，所述生物氧化室的内部底端水平设置有多个生物氧化棒，所述生物氧化棒的下端水平设置有载体流动床生物膜。
与现有技术相比，本实用新型的有益效果是：
本实用新型提供的一种煤化工废水的催化氧化处理系统，首先通过沉淀室过滤废水中的颗粒性有害物，通过吸附室可以将废水中的悬浮物吸附出来，进行二次过滤去除水中的异味，利用通过催化氧化室产生臭氧与待处理的废水进行反应，有效的去除煤化工废水中的有机物和难降解物质;通过生物氧化室进行四次过滤使水更加干净，该系统结构简单、实用，操作方便，能够使煤化工废水处理的更加洁净。
进一步的，再对经过四次过滤后的水通过消毒室内的紫外消毒灯的照射对废水进行消毒处理，防止有毒物质和病菌污染环境。
