申请日2016.12.12
公开(公告)日2017.07.14
IPC分类号C02F9/14
摘要
本实用新型公开了一种太阳能污水处理消毒系统，属一种太阳能设备，包括太阳能蓄电池，太阳能蓄电池分别与搅拌机、曝气机与消毒设备电连接，搅拌机安装在厌氧池内，曝气机安装在兼氧及好氧池内，消毒设备安装在二沉池内;系统中还包括照明灯，照明灯也接入太阳能蓄电池。通过将搅拌机、曝气机、消毒设备布设于相互连通的厌氧池、兼氧及好氧池与二沉池中，使得系统可依次完成对污水的厌氧搅拌、兼氧及好氧曝气，亦可在二沉池中对沉淀过程中的污水进行消毒，系统中通过不同的设备按照工序依次对污水进行处理，有效提升了设备运行的稳定性，消毒设备亦可进一步去除污水中的杂质，且同样接入太阳能蓄电池的照明灯亦可在夜间或光线不足时提供照明。
权利要求书

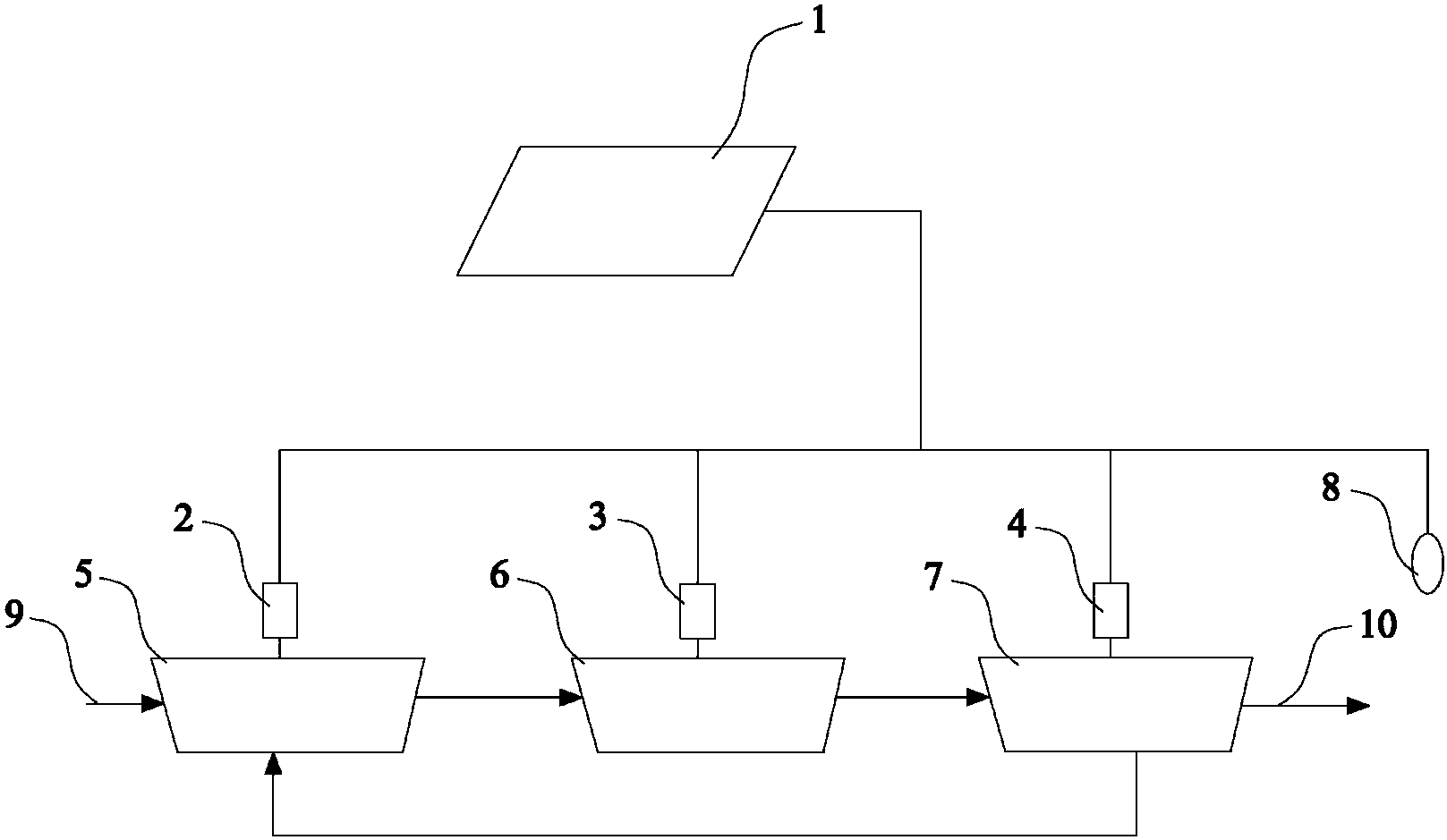

1.一种太阳能污水处理消毒系统，包括太阳能蓄电池(1)，其特征在于：所述太阳能蓄电池(1)分别与搅拌机(2)、曝气机(3)与消毒设备(4)电连接，所述搅拌机(2)安装在厌氧池(5)内，所述曝气机(3)安装在兼氧及好氧池(6)内，所述消毒设备(4)安装在二沉池(7)内;所述的系统中还包括照明灯(8)，所述照明灯(8)也接入太阳能蓄电池(1)。
2.根据权利要求1所述的太阳能污水处理消毒系统，其特征在于：所述搅拌机(2)、曝气机(3)、消毒设备(4)与照明灯(8)并联接入太阳能蓄电池(1)。
3.根据权利要求1或2所述的太阳能污水处理消毒系统，其特征在于：所述厌氧池(5)上安装有入水管(9)，所述二沉池(7)上安装有排水管(10)，所述厌氧池(5)、兼氧及好氧池(6)与二沉池(7)依次相互连通。
4.根据权利要求3所述的太阳能污水处理消毒系统，其特征在于：所述二沉池(7)还通过管道与厌氧池(5)直接连通。
5.根据权利要求1所述的太阳能污水处理消毒系统，其特征在于：所述太阳能蓄电池(1)还与光伏板进行电连接。
说明书
太阳能污水处理消毒系统
技术领域
本实用新型涉及一种太阳能设备，更具体的说，本实用新型主要涉及一种太阳能污水处理消毒系统。
背景技术
随着国家新农村建设各项目的推进，各类体积较小的太阳能设备在农村家庭中得到推广应用。目前，农村家庭中用于污水处理的设备虽能利用太阳能提供动力，但设备布局存在缺陷，运行不够稳定，且不具有消毒的功能，因而无法进一步去除污水中的杂质;随之因污水处理效果不够理想，阻碍了这类太阳能设备在农村中的推广应用，因而有必要针对这类设备的结构进行改进。
实用新型内容
本实用新型的目的之一在于针对上述不足，提供一种太阳能污水处理消毒系统，以期望解决现有技术中太阳能污水处理设备运行不稳定，无法进一步去除污水中的杂质等技术问题。
为解决上述的技术问题，本实用新型采用以下技术方案：
本实用新型所提供的一种太阳能污水处理消毒系统，包括太阳能蓄电池，所述太阳能蓄电池分别与搅拌机、曝气机与消毒设备电连接，所述搅拌机安装在厌氧池内，所述曝气机安装在兼氧及好氧池内，所述消毒设备安装在二沉池内;所述的系统中还包括照明灯，所述照明灯也接入太阳能蓄电池。
作为优选，进一步的技术方案是：所述搅拌机、曝气机、消毒设备与照明灯并联接入太阳能蓄电池。
更进一步的技术方案是：所述厌氧池上安装有入水管，所述二沉池上安装有排水管，所述厌氧池、兼氧及好氧池与二沉池依次相互连通。
更进一步的技术方案是：所述二沉池还通过管道与厌氧池直接连通。
更进一步的技术方案是：所述太阳能蓄电池还与光伏板进行电连接。
与现有技术相比，本实用新型的有益效果之一是：通过将搅拌机、曝气机、消毒设备布设于相互连通的厌氧池、兼氧及好氧池与二沉池中，使得系统可依次完成对污水的厌氧搅拌、兼氧及好氧曝气，亦可在二沉池中对沉淀过程中的污水进行消毒，系统中通过不同的设备按照工序依次对污水进行处理，有效提升了设备运行的稳定性，消毒设备亦可进一步去除污水中的杂质，且同样接入太阳能蓄电池的照明灯亦可在夜间或光线不足时提供照明，同时本实用新型所提供的一种太阳能污水处理消毒系统构简单，适于工业化生产，易于推广。
