申请日2016.12.09
公开(公告)日2017.03.29
IPC分类号F24F13/22; F25B47/00
摘要
本发明公开了一种空调冷凝水处理系统，包括压缩机、冷凝器、蒸发器。本发明在蒸发器上连通设置二级换热器，二级换热器内能够存储冷凝水，蒸发器产生的冷凝水流入二级换热器内，冷凝水在二级换热器内发生雾化，被雾化的冷凝水通过雾化冷凝水输送管进入雾化器喷头中，通过雾化器喷头将雾化冷凝水喷洒在冷凝器上，通过雾化冷凝水对冷凝器进行降温，雾化冷凝水吸收冷凝器中制冷剂的大量热量，从而变成水蒸汽排出到大气中。本发明通过设置二级换热器，将收集的冷凝水变成雾化冷凝水，通过雾化冷凝水升华为水蒸汽吸收冷凝器内的热量，充分地利用了冷凝水的潜热，避免了能源的浪费。
权利要求书

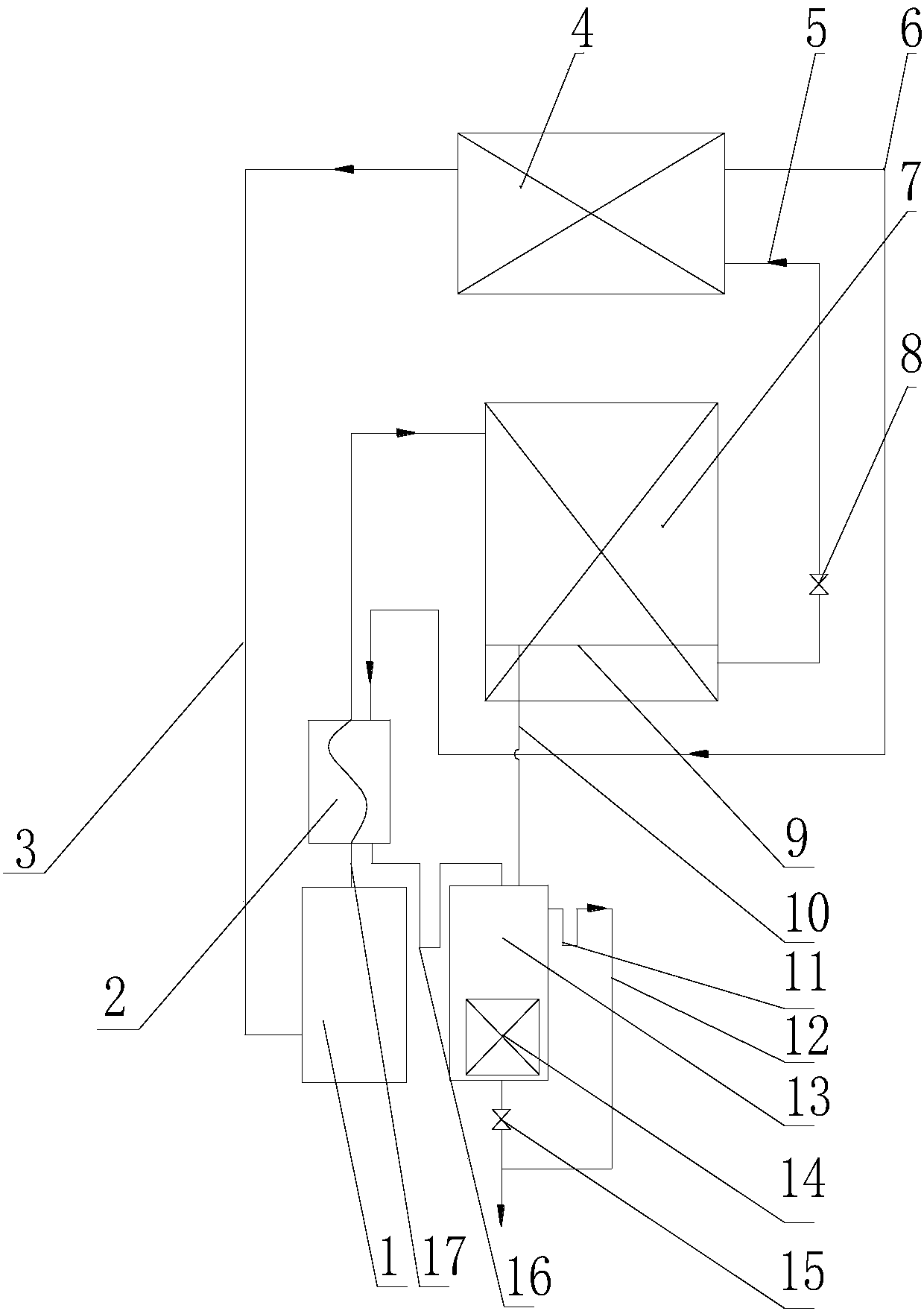

1.一种空调冷凝水处理系统，包括压缩机(1)、冷凝器(7)、蒸发器(4)，其特征在于，所述蒸发器(4)上连通设置能够存储冷凝水的二级换热器(13)，所述蒸发器(4)产生的冷凝水流入所述二级换热器(13)内;所述二级换热器(13)能够将冷凝水雾化，被雾化的冷凝水通过雾化冷凝水输送管(10)进入雾化器喷头(9)中，所述雾化器喷头(9)将雾化冷凝水被喷洒在所述冷凝器(7)上。
2.根据权利要求1所述的空调冷凝水处理系统，其特征在于，所述雾化器喷头(9)设置于所述冷凝器(7)的进风侧，进入所述冷凝器(7)的空气能够将雾化冷凝水吹向所述冷凝器(7)。
3.根据权利要求2所述的空调冷凝水处理系统，其特征在于，所述冷凝器(7)上设置冷凝风扇，雾化冷凝水吸收所述冷凝器(7)的热量气化，通过所述冷凝风扇排出到外界。
4.根据权利要求2所述的空调冷凝水处理系统，其特征在于，所述二级换热器(13)上设置溢水管(12)，所述二级换热器(13)中的冷凝水超出最大水位时从所述溢水管(12)中排出。
5.根据权利要求4所述的空调冷凝水处理系统，其特征在于，所述溢水管(12)上设置U型的存水弯(11)。
6.根据权利要求4所述的空调冷凝水处理系统，其特征在于，所述二级换热器(13)的底部设置电磁阀(15)，所述电磁阀(15)能够将所述二级换热器(13)内的存水快速排出。
7.根据权利要求1至6任一项所述的空调冷凝水处理系统，其特征在于，还包括设置于所述压缩机(1)与所述冷凝器(7)之间的一级换热器(2)，所述压缩机(1)内的气态制冷剂通过排气管(17)进入所述一级换热器(2)的内管，制冷剂经过所述一级换热器(2)进入所述冷凝器(7);所述蒸发器(4)产生的冷凝水通过冷凝排水管(6)进入所述一级换热器(2)的外管，与流经所述一级换热器(2)的制冷剂进行热交换，再流入所述二级换热器(13)。
8.根据权利要求7所述的空调冷凝水处理系统，其特征在于，所述一级换热器(2)与所述二级换热器(13)之间设置U型的水封管(16)。
9.根据权利要求7所述的空调冷凝水处理系统，其特征在于，所述二级换热器(13)内的底部设置超声波雾化器(14)，通过所述超声波雾化器(14)将冷凝水雾化。
10.根据权利要求9所述的空调冷凝水处理系统，其特征在于，所述二级换热器(13)内设定预设水位，当冷凝水到达所述预设水位时所述超声波雾化器(14)开始运行。
说明书
一种空调冷凝水处理系统
技术领域
本发明涉及空调设备技术领域，更进一步地说是涉及一种空调冷凝水处理系统。
背景技术
空调在使用过程中，在制冷状态下产生的冷凝水一般采取直接排掉的方式处理，存在浪费能源的缺陷。目前有部分空调将冷凝水直接喷淋到冷凝器的翅片上，对冷凝水加以利用，但在使用一段时间后，灰尘会积聚在冷凝器的翅片上，难于清理，导致吸收热量的效果降低，影响换热器的热效率。也有部分空调采用热回收的方式，将冷凝水吸收压缩机的排气热量后再排出，但只利用了冷凝水的显热能量，浪费了潜热部分能量。显热是指当此热量加入或移去后，导致物质温度的变化，而不发生相变;潜热是相变潜热的简称，指物质在等温等压情况下，从一个相变化到另一个相吸收或放出的热量。潜热部分的能量远大于显热部分的能量，没有利用这部分潜热能量也造成能源的浪费。
因此，对于本领域的技术人员来说，如何设计一种能够充分利用冷凝水的空调冷凝水处理系统，是目前需要解决的技术问题。
发明内容
本发明提供一种空调冷凝水处理系统，能够充分地利用冷凝水的潜热，避免能源浪费。具体方案如下：
一种空调冷凝水处理系统，包括压缩机、冷凝器、蒸发器，所述蒸发器上连通设置能够存储冷凝水的二级换热器，所述蒸发器产生的冷凝水流入所述二级换热器内;所述二级换热器能够将冷凝水雾化，被雾化的冷凝水通过雾化冷凝水输送管进入雾化器喷头中，所述雾化器喷头将雾化冷凝水被喷洒在所述冷凝器上。
可选地，所述雾化器喷头设置于所述冷凝器的进风侧，进入所述冷凝器的空气能够将雾化冷凝水吹向所述冷凝器。
可选地，所述冷凝器上设置冷凝风扇，雾化冷凝水吸收所述冷凝器的热量气化，通过所述冷凝风扇排出到外界。
可选地，所述二级换热器上设置溢水管，所述二级换热器中的冷凝水超出最大水位时从所述溢水管中排出。
可选地，所述溢水管上设置U型的存水弯。
可选地，所述二级换热器的底部设置电磁阀，所述电磁阀能够将所述二级换热器内的存水快速排出。
可选地，还包括设置于所述压缩机与所述冷凝器之间的一级换热器，所述压缩机内的气态制冷剂通过排气管进入所述一级换热器的内管，制冷剂经过所述一级换热器进入所述冷凝器;所述蒸发器产生的冷凝水通过冷凝排水管进入所述一级换热器的外管，与流经所述一级换热器的制冷剂进行热交换，再流入所述二级换热器。
可选地，所述一级换热器与所述二级换热器之间设置U型的水封管。
可选地，所述二级换热器内的底部设置超声波雾化器，通过所述超声波雾化器将冷凝水雾化。
可选地，所述二级换热器内设定预设水位，当冷凝水到达所述预设水位时所述超声波雾化器开始运行。
本发明提供了一种空调冷凝水处理系统，包括压缩机、冷凝器、蒸发器，压缩机压缩的高温高压气态制冷剂进入冷凝器内进行冷却，完成冷凝后变成液体进入蒸发器，蒸发器吸收环境空气的热量，达到降温的目的，同时制冷剂在蒸发器中变成气体，并再次进入压缩机内，制冷剂完成一次循环。本发明在蒸发器上连通设置二级换热器，二级换热器内能够存储冷凝水，蒸发器产生的冷凝水流入二级换热器内，冷凝水在二级换热器内发生雾化，被雾化的冷凝水通过雾化冷凝水输送管进入雾化器喷头中，通过雾化器喷头将雾化冷凝水喷洒在冷凝器上，通过雾化冷凝水对冷凝器进行降温，雾化冷凝水吸收冷凝器中制冷剂的大量热量，从而变成水蒸汽排出到大气中。
本发明通过设置二级换热器，将收集的冷凝水变成雾化冷凝水，通过雾化冷凝水升华为水蒸汽吸收冷凝器内的热量，充分地利用了冷凝水的潜热，避免了能源的浪费。
