申请日2016.12.09
公开(公告)日2017.03.08
IPC分类号F04B53/00
摘要
本发明公开了一种用于水处理的螺旋槽柱塞泵，包括泵体，所述的泵体从上到下依次设置有上接头、上固定架、固定阀、上限位架、游动旋转器、柱塞、活动阀、下活动架、活动杆和下接头;所述的上接头和下接头分别固定于泵体的最顶端和最低端，所述的上固定架和上限位架同泵体内壁螺纹固定，中空的上固定架出水口处设置有固定阀，用于对固定阀进行限位的上限位架设置于固定阀下部;所述的游动旋转器设置于上限位架和柱塞之间的泵筒内，所述的游动旋转器同泵筒内壁之间具有间隙。本发明所述的用于水处理的螺旋槽柱塞泵，解决了在抽取污水的过程中，因为污水中的泥沙，很容易导致卡砂的问题，避免了对泵体造成损坏，污水抽取效果好。
权利要求书

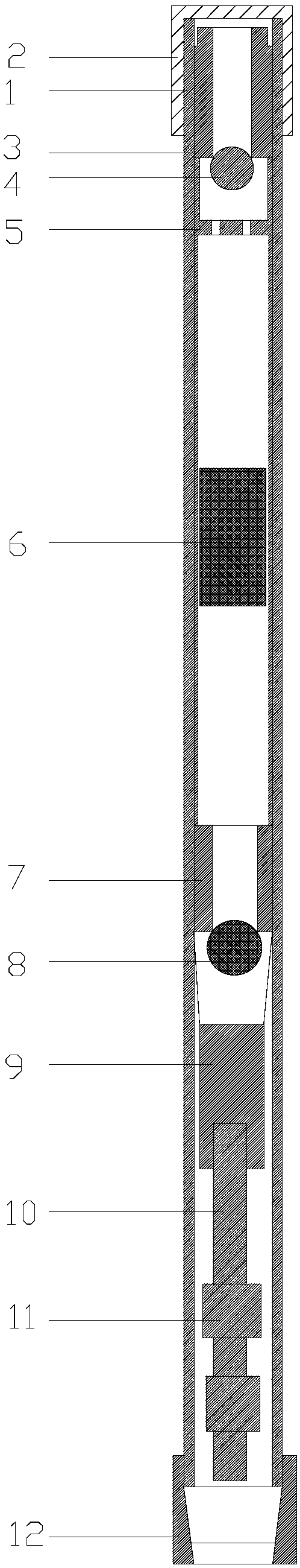

1.一种用于水处理的螺旋槽柱塞泵，其特征在于包括泵体(1)，所述的泵体(1)从上到下依次设置有上接头(2)、上固定架(3)、固定阀(4)、上限位架(5)、游动旋转器(6)、柱塞(7)、活动阀(8)、下活动架(9)、活动杆(10)和下接头(12);
所述的上接头(2)和下接头(12)分别固定于泵体(1)的最顶端和最低端，所述的上固定架(3)和上限位架(5)同泵体(1)内壁螺纹固定，中空的上固定架(3)出水口处设置有固定阀(4)，用于对固定阀(4)进行限位的上限位架(5)设置于固定阀(4)下部;
所述的游动旋转器(6)设置于上限位架(5)和柱塞(7)之间的泵筒(1)内，所述的游动旋转器(6)同泵筒(1)内壁之间具有间隙;
所述的游动旋转器(6)为中空的圆柱旋转器，所述的游动旋转器(6)外壁加工规则排列的多个半圆凹槽(62)和通孔(63);所述的半圆凹槽(62)和对应的通孔(63)错位设置，所述的通孔(63)同游动旋转器(6)中空内腔连通;
所述的半圆凹槽(62)同对应的通孔(63)之间加工有螺旋槽道，所述的螺旋槽道的螺纹升角为15度;
所述的柱塞(7)底部设置有活动阀(8)，所述的活动阀(8)底部设置有下活动架(9)，所述的下活动架(9)能够将活动阀(8)限位于柱塞(7)的中空出水口处;
所述的下活动架(9)底部设置有活动杆(10)。
2.根据权利要求1所述的用于水处理的螺旋槽柱塞泵，其特征在于：
所述上固定架(3)的中空内孔为圆形孔，所述的固定阀(4)为球阀。
3.根据权利要求1所述的用于水处理的螺旋槽柱塞泵，其特征在于：
所述的活动杆(10)上设置有多个限位游动旋转器(11)，所述的限位游动旋转器(11)外壁加工有螺纹槽。
4.根据权利要求1所述的用于水处理的螺旋槽柱塞泵，其特征在于：
所述的活动阀(8)为球阀。
说明书
用于水处理的螺旋槽柱塞泵
技术领域
本发明涉及一种用于水处理的螺旋槽柱塞泵。
背景技术
目前，柱塞泵是液压系统的一个重要装置。它依靠柱塞在缸体中往复运动，使密封工作容腔的容积发生变化来实现吸油、压油。柱塞泵具有额定压力高、结构紧凑、效率高和流量调节方便等优点，被广泛应用于高压、大流量和流量需要调节的场合，诸如液压机、工程机械和船舶中。
但是现有的柱塞泵，在抽取污水的过程中，因为污水中的泥沙，很容易导致卡砂，对泵体造成损坏，使用效果差。
发明内容
根据上述提出的技术问题，而提供一种用于水处理的螺旋槽柱塞泵，用以解决现有的柱塞泵，在抽取污水的过程中，因为污水中的泥沙，很容易导致卡砂，对泵体造成损坏，使用效果的缺点。本发明采用的技术手段如下：
一种用于水处理的螺旋槽柱塞泵，包括泵体，所述的泵体从上到下依次设置有上接头、上固定架、固定阀、上限位架、游动旋转器、柱塞、活动阀、下活动架、活动杆和下接头;所述的上接头和下接头分别固定于泵体的最顶端和最低端，所述的上固定架和上限位架同泵体内壁螺纹固定，中空的上固定架出水口处设置有固定阀，用于对固定阀进行限位的上限位架设置于固定阀下部;所述的游动旋转器设置于上限位架和柱塞之间的泵筒内，所述的游动旋转器同泵筒内壁之间具有间隙。
所述的游动旋转器为中空的圆柱旋转器，所述的游动旋转器外壁加工规则排列的多个半圆凹槽和通孔;所述的半圆凹槽和对应的通孔错位设置，所述的通孔同游动旋转器中空内腔连通;所述的半圆凹槽同对应的通孔之间加工有螺旋槽道，所述的螺旋槽道的螺纹升角为度15度;所述的柱塞底部设置有活动阀，所述的活动阀底部设置有下活动架，所述的下活动架能够将活动阀限位于柱塞的中空出水口处;所述的下活动架底部设置有活动杆。
作为优选所述上固定架的中空内孔为圆形孔，所述的固定阀为球阀。
作为优选所述的活动杆上设置有多个限位游动旋转器，所述的限位游动旋转器外壁加工有螺纹槽。
作为优选所述的活动阀为球阀。
与现有技术相比较，本发明所述的用于水处理的螺旋槽柱塞泵，游动旋转器同泵筒内壁之间具有间隙。游动旋转器为中空的圆柱旋转器，游动旋转器外壁加工规则排列的多个半圆凹槽和通孔;半圆凹槽和对应的通孔错位设置，通孔同游动旋转器中空内腔连通;半圆凹槽同对应的通孔之间加工有螺旋槽道，螺旋槽道的螺纹升角为度15°，解决了在抽取污水的过程中，因为污水中的泥沙，很容易导致卡砂的问题，避免了对泵体造成损坏，污水抽取效果好。
