申请日2016.12.10
公开(公告)日2017.05.31
IPC分类号B01D41/04; C02F1/44
摘要
本发明公开了一种复合聚酯污泥脱水网的清洗装置，包括中空结构的壳体，所述壳体的顶部设有开口，且开口的外壁上铰接有顶盖，所述壳体的内壁上水平安装有超滤隔板，超滤隔板将壳体的内部分隔为清洗室和位于清洗室下方的储水室，所述储水室的一侧内壁上安装有气泵，且气泵的出气口通过导管与储水室的内部连通，且储水室远离气泵的一侧内壁上安装有水泵，且水泵的进水口通过水管与储水室的内部连通，所述清洗室的两侧内壁上均开设有通孔。本发明中压轮推动聚酯污泥脱水网移动，刷子与聚酯污泥脱水网摩擦，刷起污泥，喷水管喷淋冲洗，节省了人力物力，节省了时间，能够回收利用污水，节约了水资源，降低了成本。
权利要求书

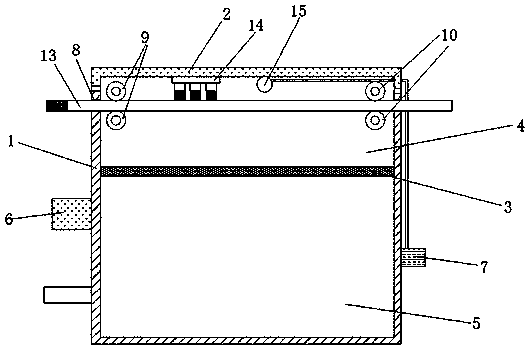

1.一种复合聚酯污泥脱水网的清洗装置，包括中空结构的壳体(1)，所述壳体(1)的顶部设有开口，且开口的外壁上铰接有顶盖(2)，其特征在于，所述壳体(1)的内壁上水平安装有超滤隔板(3)，超滤隔板(3)将壳体(1)的内部分隔为清洗室(4)和位于清洗室(4)下方的储水室(5)，所述储水室(5)的一侧内壁上安装有气泵(6)，且气泵(6)的出气口通过导管与储水室(5)的内部连通，且储水室(5)远离气泵(6)的一侧内壁上安装有水泵(7)，且水泵(7)的进水口通过水管与储水室(5)的内部连通，所述清洗室(4)的两侧内壁上均开设有通孔(8)，且清洗室(4)的两边内壁上分别安装有垂直于超滤隔板(3)长度方向的从动机构(9)和主动机构(10)，所述从动机构(9)包括两根从上往下设置的圆杆，且两根圆杆的两端分别通过轴承与壳体(1)两边外壁靠近气泵(6)的一侧连接，且两根圆杆的两端外壁上均套接有压轮(11)，且主动机构(10)位于壳体(1)内远离从动机构(9)的一侧，且主动机构(10)包括与顶盖(2)底部外壁连接的双输出轴电机(12)和位于双输出轴电机(12)下方的连接杆，且连接杆的两端分别通过轴承与壳体(1)的两侧内壁连接，且连接杆的两端外壁上套接有压轮(11)，所述从动机构(9)与主动机构(10)之间安装有导向板(13)，且导向板(13)的两端分别通过两个通孔(8)延伸至壳体(1)的外部，所述顶盖(2)的底部外壁上依次设有刷子(14)和喷水管(15)，且喷水管(15)通过橡胶导管与水泵(7)的出水口连接。
2.根据权利要求1所述的一种复合聚酯污泥脱水网的清洗装置，其特征在于，所述超滤隔板(3)包括矩形状的隔板框架，且隔板框架的内壁上连接有超滤膜，且超滤膜上设有等距离分布的滤孔，滤孔的直径为五至十纳米。
3.根据权利要求1所述的一种复合聚酯污泥脱水网的清洗装置，其特征在于，所述喷水管(15)为合金或不锈钢管，且喷水管(15)的底部外壁上设有等距离分布的出水孔，出水孔与喷水管(15)的内部相连通。
4.根据权利要求1所述的一种复合聚酯污泥脱水网的清洗装置，其特征在于，所述导向板(13)远离主动机构(10)的一端连接有聚酯污泥脱水网。
5.根据权利要求1所述的一种复合聚酯污泥脱水网的清洗装置，其特征在于，所述气泵(6)、水泵(7)和双输出轴电机(12)均连接有开关，且开关与DATA-7311型控制器连接。
6.根据权利要求1所述的一种复合聚酯污泥脱水网的清洗装置，其特征在于，所述储水室(5)靠近气泵(6)的一侧内壁上开有孔槽，且孔槽内连接有位于储水室(5)外壁上的金属管，金属管上设有阀门。
说明书
一种复合聚酯污泥脱水网的清洗装置
技术领域
本发明涉及清洗装置技术领域，尤其涉及一种复合聚酯污泥脱水网的清洗装置。
背景技术
现有的聚酯污泥脱水网用于对污泥的脱水处理，脱水时污泥粘滞在聚酯污泥脱水网的网孔上，降低了脱水效果，因此需要进行清洗，现有的清洗方式通常为人工清洗，成本高，且清洗速度较慢。
发明内容
基于背景技术存在的技术问题，本发明提出了一种复合聚酯污泥脱水网的清洗装置。
本发明提出的一种复合聚酯污泥脱水网的清洗装置，包括中空结构的壳体，所述壳体的顶部设有开口，且开口的外壁上铰接有顶盖，所述壳体的内壁上水平安装有超滤隔板，超滤隔板将壳体的内部分隔为清洗室和位于清洗室下方的储水室，所述储水室的一侧内壁上安装有气泵，且气泵的出气口通过导管与储水室的内部连通，且储水室远离气泵的一侧内壁上安装有水泵，且水泵的进水口通过水管与储水室的内部连通，所述清洗室的两侧内壁上均开设有通孔，且清洗室的两边内壁上分别安装有垂直于超滤隔板长度方向的从动机构和主动机构，所述从动机构包括两根从上往下设置的圆杆，且两根圆杆的两端分别通过轴承与壳体两边外壁靠近气泵的一侧连接，且两根圆杆的两端外壁上均套接有压轮，且主动机构位于壳体内远离从动机构的一侧，且主动机构包括与顶盖底部外壁连接的双输出轴电机和位于双输出轴电机下方的连接杆，且连接杆的两端分别通过轴承与壳体的两侧内壁连接，且连接杆的两端外壁上套接有压轮，所述从动机构与主动机构之间安装有导向板，且导向板的两端分别通过两个通孔延伸至壳体的外部，所述顶盖的底部外壁上依次设有刷子和喷水管，且喷水管通过橡胶导管与水泵的出水口连接。
优选地，所述超滤隔板包括矩形状的隔板框架，且隔板框架的内壁上连接有超滤膜，且超滤膜上设有等距离分布的滤孔，滤孔的直径为五至十纳米。
优选地，所述喷水管为合金或不锈钢管，且喷水管的底部外壁上设有等距离分布的出水孔，出水孔与喷水管的内部相连通。
优选地，所述导向板远离主动机构的一端连接有聚酯污泥脱水网，导向板牵引聚酯污泥脱水网。
优选地，所述气泵、水泵和双输出轴电机均连接有开关，且开关与DATA-7311型控制器连接。
优选地，所述储水室靠近气泵的一侧内壁上开有孔槽，且孔槽内连接有位于储水室外壁上的金属管，金属管上设有阀门，为储水室进水或排水。
本发明的有益效果为：
1.导向板能将聚酯污泥脱水网牵引入主动机构和从动机构之间，主动机构的双输出轴电机输出轴转动，带动压轮转动，压轮推动聚酯污泥脱水网移动，刷子与聚酯污泥脱水网摩擦，刷起污泥，喷水管喷淋冲洗，节省了人力物力，节省了时间;
2.储水室通过超滤隔板与清洗室连通，且混合污泥和杂质的污水经超滤隔板过滤后流入储水室，能够回收利用污水，节约了水资源，降低了成本。
本发明中压轮推动聚酯污泥脱水网移动，刷子与聚酯污泥脱水网摩擦，刷起污泥，喷水管喷淋冲洗，节省了人力物力，节省了时间，能够回收利用污水，节约了水资源，降低了成本。
