申请日2016.12.10
公开(公告)日2017.05.31
IPC分类号B01D29/05; B01D35/02
摘要
本发明公开了一种污水过滤网的支撑结构，包括第一框架、第二框架、过滤网和支撑架，所述第一框架和第二框架的结构相同，均为矩形框架结构，所述第一框架和第二框架的四角均设置有第一锁紧螺孔，且第一框架和第二框架之间安装有过滤网，且第一框架和第二框架相互靠近的一侧均设置有安装槽，所述过滤网安装于安装槽中，并通过锁紧螺栓贯穿第一框架和第二框架上第一螺纹孔固定。本发明增强了过滤网的抗冲击能力，同时在第一框架和第二框架的两侧设置支撑架，支撑架中加强杆、配重块和固定钢筋均使得支撑架的结构稳定，同时第一框架和第二框架通过锁紧螺栓固定于两组固定板之间，提高了整个结构的稳定性以及空冲击性，延长了过滤网的使用寿命。
权利要求书

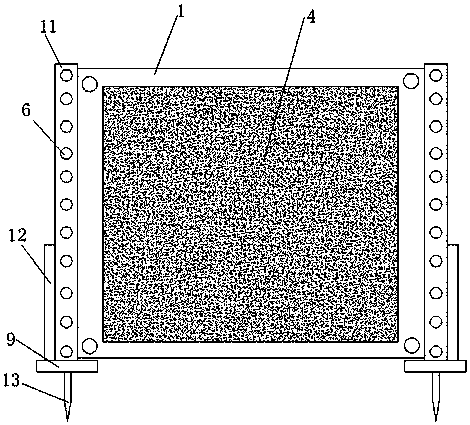

1.一种污水过滤网的支撑结构，包括第一框架(1)、第二框架(2)、过滤网(4)和支撑架，其特征在于，所述第一框架(1)和第二框架(2)的结构相同，均为矩形框架结构，所述第一框架(1)和第二框架(2)的四角均设置有第一锁紧螺孔(7)，且第一框架(1)和第二框架(2)之间安装有过滤网(4)，且第一框架(1)和第二框架(2)相互靠近的一侧均设置有安装槽(3)，所述过滤网(4)安装于安装槽(3)中，并通过锁紧螺栓贯穿第一框架(1)和第二框架(2)上第一螺纹孔(7)固定，所述第一框架(1)和第二框架(2)的两侧均设置有连接条(5)，所述连接条(5)上沿长度方向等距离设置有第二螺纹孔(8);
所述第一框架(1)、第二框架(2)和过滤网(4)形成组合结构的两侧均设置有支撑架，且支撑架包括底板(9)、配重块(10)、加强杆(12)、固定钢筋(13)和两组固定板(11)，其中，所述底板(9)的两端均设置有配重块(10)，所述底板(9)的底部等距离设置有固定钢筋(13)，底板(9)的中部设置有两组垂直的固定板(11)，且固定板(11)之间留有安装间隙，两组所述固定板(11)相互远离的一侧中部均固定连接有加强杆(12)的一端，加强杆(12)的另一端固定安装于底板(9)上，两组所述固定板(11)延长度方向等距离设置有第三锁紧螺孔(6)，所述第一框架(1)和第二框架(2)的连接条(5)安装于两组固定板(11)之间形成的安装间隙中，并通过锁紧螺栓贯穿第二螺纹孔(8)和第三螺纹孔(6)固定。
2.根据权利要求1所述的一种污水过滤网的支撑结构，其特征在于，所述第二锁紧螺孔(8)与第三锁紧螺孔(6)的设置数量与间距相吻合。
3.根据权利要求1所述的一种污水过滤网的支撑结构，其特征在于，所述支撑架通过固定钢筋(13)插入污水流道的底部进行固定。
4.根据权利要求1所述的一种污水过滤网的支撑结构，其特征在于，所述第一框架(1)与第二框架(2)的两侧均为通透结构。
5.根据权利要求1所述的一种污水过滤网的支撑结构，其特征在于，所述底板(9)两端的配重块(10)的重量相等，且为石头或者铁块。
6.根据权利要求1所述的一种污水过滤网的支撑结构，其特征在于，所述固定钢筋(13)的下端设置为锥形。
说明书
一种污水过滤网的支撑结构
技术领域
本发明涉及污水治理技术领域，尤其涉及一种污水过滤网的支撑结构。
背景技术
污水处理 (sewage treatment,wastewater treatment)：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
污水处理常常使用的方法是，在污水流道中增设过滤网，对污水进行过滤，达到治理的目的，然而过滤网在过滤时，常常会由于污水流速过快，过滤网的支撑结构不够稳固，容易差生错位等问题，导致过滤网被冲击变型，无法起到过滤作用，为此我们设计出一种污水过滤网的支撑结构，来解决上述问题。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种污水过滤网的支撑结构。
为了实现上述目的，本发明采用了如下技术方案：
一种污水过滤网的支撑结构，包括第一框架、第二框架、过滤网和支撑架，所述第一框架和第二框架的结构相同，均为矩形框架结构，所述第一框架和第二框架的四角均设置有第一锁紧螺孔，且第一框架和第二框架之间安装有过滤网，且第一框架和第二框架相互靠近的一侧均设置有安装槽，所述过滤网安装于安装槽中，并通过锁紧螺栓贯穿第一框架和第二框架上第一螺纹孔固定，所述第一框架和第二框架的两侧均设置有连接条，所述连接条上沿长度方向等距离设置有第二螺纹孔;
所述第一框架、第二框架和过滤网形成组合结构的两侧均设置有支撑架，且支撑架包括底板、配重块、加强杆、固定钢筋和两组固定板，其中，所述底板的两端均设置有配重块，所述底板的底部等距离设置有固定钢筋，底板的中部设置有两组垂直的固定板，且固定板之间留有安装间隙，两组所述固定板相互远离的一侧中部均固定连接有加强杆的一端，加强杆的另一端固定安装于底板上，两组所述固定板延长度方向等距离设置有第三锁紧螺孔，所述第一框架和第二框架的连接条安装于两组固定板之间形成的安装间隙中，并通过锁紧螺栓贯穿第二螺纹孔和第三螺纹孔固定。
优选的，所述第二锁紧螺孔与第三锁紧螺孔的设置数量与间距相吻合。
优选的，所述支撑架通过固定钢筋插入污水流道的底部进行固定。
优选的，所述第一框架与第二框架的两侧均为通透结构。
优选的，所述底板两端的配重块的重量相等，且为石头或者铁块。
优选的，所述固定钢筋的下端设置为锥形。
与现有技术相比，本发明的有益效果是：本发明中将过滤网固定安装于第一框架和第二框架中，并通过锁紧螺栓锁紧，增强了过滤网的抗冲击能力，同时在第一框架和第二框架的两侧设置支撑架，支撑架中加强杆、配重块和固定钢筋均使得支撑架的结构稳定，同时第一框架和第二框架通过锁紧螺栓固定于两组固定板之间，提高了整个结构的稳定性以及空冲击性，延长了过滤网的使用寿命。
