申请日2016.12.10
公开(公告)日2017.03.22
IPC分类号B01D29/56; B01D29/64
摘要
本发明公开了一种全自动防阻塞污水过滤网，包括第一框架、第二框架以及安装于第一框架和第二框架之间的过滤网，所述第一框架和第二框架均为矩形框架，且第一框架和第二框架的四角均设置有贯穿的螺纹孔，所述第一框架和第二框架之间安装有过滤网，且通过锁紧螺栓贯穿第一框架和第二框架四角的螺纹孔进行固定，所述第一框架的矩形框架的内部四角均设置有第一支撑杆。本发明过滤网的前侧设置有金字塔形状的大孔金属滤板，杂质不易在其表面堆积，可将污水中的大颗粒杂质分流向过滤网的两侧，进行集中清理，避免大颗粒杂质堵塞过滤网，刮污杆可将附着在大孔金属滤板上的杂质刮除，防止堵塞，可自动进行清污。
权利要求书

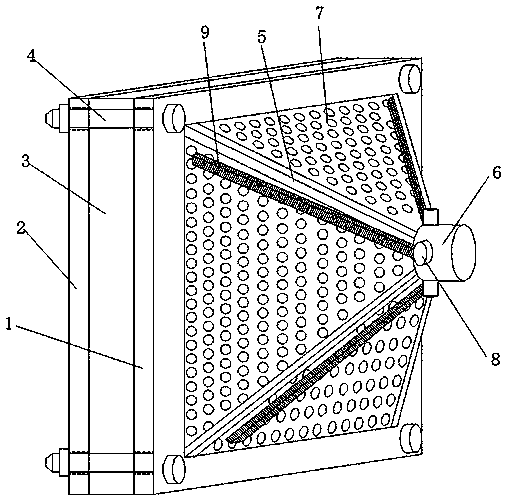

1.一种全自动防阻塞污水过滤网，包括第一框架(1)、第二框架(2)以及安装于第一框架(1)和第二框架(2)之间的过滤网(3)，其特征在于，所述第一框架(1)和第二框架(2)均为矩形框架，且第一框架(1)和第二框架(2)的四角均设置有贯穿的螺纹孔，所述第一框架(1)和第二框架(2)之间安装有过滤网(3)，且通过锁紧螺栓(4)贯穿第一框架(1)和第二框架(2)四角的螺纹孔进行固定，所述第一框架(1)的矩形框架的内部四角均设置有第一支撑杆(10)，且第一支撑杆(10)远离矩形框架四角的一端汇集至支撑柱(11)的底部，所述第一支撑杆(10)与第一框架(1)位于同一平面内，所述支撑柱(11)设置于第一框架(1)的中心处，且与第一框架(1)垂直，所述支撑柱(11)远离第一框架(1)的一端设置有安装腔(6)，所述第一框架(1)的四角均设置有倾斜朝向安装腔(6)的第二支撑杆(5)，且第二支撑杆(5)远离第一框架(1)的一端固定连接在安装腔(6)上，所述地二支撑杆(5)两两之间设置有大孔金属滤板(7)，所述安装腔(6)与四面大孔金属滤板(7)相对应设置有四个驱动马达，且驱动马达的输出端连接有转轴(8)，所述转轴(8)连接有刮污杆(9)的一端，且刮污杆(9)贴合于大孔金属滤板(7)的外表面。
2.根据权利要求1所述的一种全自动防阻塞污水过滤网，其特征在于，所述大孔金属滤板(7)的表面等距离密集设置有贯穿的滤孔。
3.根据权利要求1所述的一种全自动防阻塞污水过滤网，其特征在于，所述刮污杆(9)贴合大孔金属滤板(7)的一侧设置有硬质毛刷。
4.根据权利要求1所述的一种全自动防阻塞污水过滤网，其特征在于，所述刮污杆(9)的长度小于安装腔(6)到第一框架(1)侧边的最短距离。
5.根据权利要求1所述的一种全自动防阻塞污水过滤网，其特征在于，所述安装腔(6)与转轴(8)的连接处设置有密封圈。
6.根据权利要求1所述的一种全自动防阻塞污水过滤网，其特征在于，所述第一框架(1)、第二支撑杆(5)、大孔金属滤板(7)和安装腔(6)组成金字塔形结构。
说明书
一种全自动防阻塞污水过滤网
技术领域
本发明涉及污水处理技术领域，尤其涉及一种全自动防阻塞污水过滤网。
背景技术
污水处理 (sewage treatment,wastewater treatment)：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
污水处理常常使用的方法是，在污水流道中增设过滤网，对污水进行过滤，达到治理的目的，然而过滤网在过滤时，常常会被污水中的杂物堵住滤孔，导致过滤网不能进行过滤，降低了过滤网的使用寿命，还会造成污水流道的堵塞，加重污染情况，为此我们设计出一种全自动防阻塞污水过滤网，来解决上述问题。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种全自动防阻塞污水过滤网。
为了实现上述目的，本发明采用了如下技术方案：
一种全自动防阻塞污水过滤网，包括第一框架、第二框架以及安装于第一框架和第二框架之间的过滤网，所述第一框架和第二框架均为矩形框架，且第一框架和第二框架的四角均设置有贯穿的螺纹孔，所述第一框架和第二框架之间安装有过滤网，且通过锁紧螺栓贯穿第一框架和第二框架四角的螺纹孔进行固定，所述第一框架的矩形框架的内部四角均设置有第一支撑杆，且第一支撑杆远离矩形框架四角的一端汇集至支撑柱的底部，所述第一支撑杆与第一框架位于同一平面内，所述支撑柱设置于第一框架的中心处，且与第一框架垂直，所述支撑柱远离第一框架的一端设置有安装腔，所述第一框架的四角均设置有倾斜朝向安装腔的第二支撑杆，且第二支撑杆远离第一框架的一端固定连接在安装腔上，所述地二支撑杆两两之间设置有大孔金属滤板，所述安装腔与四面大孔金属滤板相对应设置有四个驱动马达，且驱动马达的输出端连接有转轴，所述转轴连接有刮污杆的一端，且刮污杆贴合于大孔金属滤板的外表面。
优选的，所述大孔金属滤板的表面等距离密集设置有贯穿的滤孔。
优选的，所述刮污杆贴合大孔金属滤板的一侧设置有硬质毛刷。
优选的，所述刮污杆的长度小于安装腔到第一框架侧边的最短距离。
优选的，所述安装腔与转轴的连接处设置有密封圈。
优选的，所述第一框架、第二支撑杆、大孔金属滤板和安装腔组成金字塔形结构。
与现有技术相比，本发明的有益效果是：本发明中过滤网安装于框架之中，进行过滤，过滤网的前侧设置有金字塔形状的大孔金属滤板，杂质不易在其表面堆积，可将污水中的大颗粒杂质分流向过滤网的两侧，进行集中清理，避免大颗粒杂质堵塞过滤网，刮污杆可将附着在大孔金属滤板上的杂质刮除，防止堵塞，可自动进行清污。
