申请日2016.12.29
公开(公告)日2017.03.22
IPC分类号F16D1/076; F16J15/16
摘要
一种用于油田含油污泥处理设备的动密封装置，它涉及一种动密封装置。以解决含油污泥处理设备中热解炉的内旋转主轴和排烟管道之间连接关系的灵活性差，易导致泄气以及密封不严的问题。本发明包括排烟管接头、法兰盘、端面环、滚动套、中间套、外套和轴头，法兰盘竖直设置，法兰盘的一端面设置有外套，法兰盘与外套之间围合形成内腔，所述排烟管接头穿过法兰盘的另一端面设置在内腔内，所述轴头穿过外套设置在内腔内，所述端面环位于内腔内且其套装在排烟管接头和轴头间的交汇处，所述中间套位于内腔内且其套装在端面环的外部，中间套与端面环之间间隙设置，所述滚动套设置在中间套与端面环之间的间隙内。本发明用于涉及动密封的连接关系中。

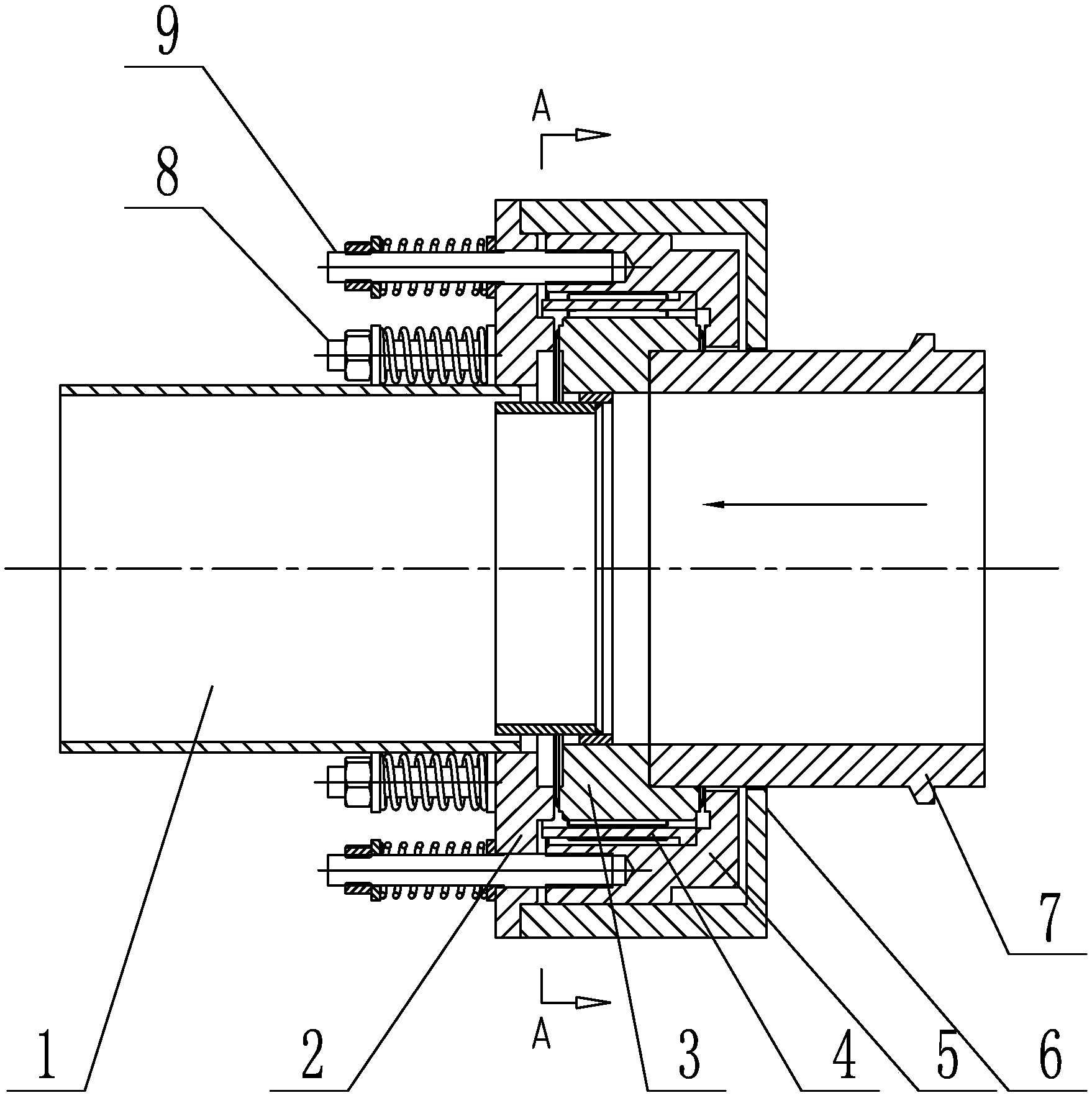

摘要附图
权利要求书
1.一种用于油田含油污泥处理设备的动密封装置，其特征在于：它包括排烟管接头(1)、法兰盘(2)、端面环(3)、滚动套(4)、中间套(5)、外套(6)和轴头(7)，所述法兰盘(2)竖直设置，所述法兰盘(2)的一端面设置有外套(6)，所述法兰盘(2)与外套(6)之间围合形成内腔，所述排烟管接头(1)穿过法兰盘(2)的另一端面设置在内腔内，所述轴头(7)穿过外套(6)设置在内腔内，所述端面环(3)位于内腔内且其套装在排烟管接头(1)和轴头(7)之间的交汇处，所述中间套(5)位于内腔内且其套装在端面环(3)的外部，中间套(5)与端面环(3)之间间隙设置，所述滚动套(4)设置在中间套(5)与端面环(3)之间的间隙内。
2.根据权利要求1所述的一种用于油田含油污泥处理设备的动密封装置，其特征在于：所述端面环(3)、滚动套(4)和中间套(5)沿法兰盘(2)的径向方向由内至外依次同轴设置。
3.根据权利要求1或2所述的一种用于油田含油污泥处理设备的动密封装置，其特征在于：排烟管接头(1)和法兰盘(2)之间焊接连接。
4.根据权利要求3所述的一种用于油田含油污泥处理设备的动密封装置，其特征在于：它还包括多个第一弹簧螺栓(8)，所述端面环(3)靠近法兰盘(2)的一端面与法兰盘(2)螺纹连接，端面环(3)沿其厚度方向加工有多个第一螺纹孔，所述法兰盘(2)沿其厚度方向加工有与第一螺纹孔一一对应设置的多个第二螺纹孔，每个第一螺纹孔通过一个第一弹簧螺栓(8)与其对应的第二螺纹孔螺纹连接。
5.根据权利要求4所述的一种用于油田含油污泥处理设备的动密封装置，其特征在于：它还包括多个第二弹簧螺栓(9)，中间套(5)靠近法兰盘(2)的一端面与法兰盘(2)螺纹连接，中间套(5)其厚度方向加工有多个第三螺纹孔，所述法兰盘(2)沿其厚度方向加工有与第三螺纹孔一一对应设置的多个第四螺纹孔，每个第三螺纹孔通过一个第二弹簧螺栓(9)与其对应的第四螺纹孔螺纹连接。
6.根据权利要求1或5所述的一种用于油田含油污泥处理设备的动密封装置，其特征在于：所述法兰盘(2)和外套(6)之间螺纹连接，所述法兰盘(2)朝向外套(6)的一端面加工有外螺纹，所述外套(6)的内壁上加工有与外螺纹相配合的内螺纹。
说明书
一种用于油田含油污泥处理设备的动密封装置
技术领域
本发明具体涉及一种用于油田含油污泥处理设备的动密封装置。
背景技术
动密封分为往复式动密封和旋转式动密封两类。往复式动密封有成型填料密封、填料函密封和胀圈密封。旋转式动密封有：运动件与静止件直接接触的接触式动密封;两者不直接接触的非接触式动密封;利用添加在密封间隙内流体的特殊性质达到密封的半流体动密封。含油污泥处理设备中的热解炉在运行时，存在内旋转主轴和排烟管道之间连接关系的灵活性差，易导致泄气以及密封不严的问题，不易维修且耗时费力，严重影响热解炉的工作效率。现有的动密封装置无法满足使用要求。
发明内容
为了解决含油污泥处理设备中热解炉的内旋转主轴和排烟管道之间连接关系的灵活性差，易导致泄气以及密封不严的问题，进而提出一种用于油田含油污泥处理设备的动密封装置。
本发明为解决上述问题采用的技术方案是：
一种用于油田含油污泥处理设备的动密封装置，它包括排烟管接头、法兰盘、端面环、滚动套、中间套、外套和轴头，所述法兰盘竖直设置，所述法兰盘的一端面设置有外套，所述法兰盘与外套之间围合形成内腔，所述排烟管接头穿过法兰盘的另一端面设置在内腔内，所述轴头穿过外套设置在内腔内，所述端面环位于内腔内且其套装在排烟管接头和轴头之间的交汇处，所述中间套位于内腔内且其套装在端面环的外部，中间套与端面环之间间隙设置，所述滚动套设置在中间套与端面环之间的间隙内。
一种用于油田含油污泥处理设备的动密封装置，优选地，所述端面环、滚动套和中间套沿法兰盘的径向方向由内至外依次同轴设置。
一种用于油田含油污泥处理设备的动密封装置，优选地，排烟管接头和法兰盘之间焊接连接。
一种用于油田含油污泥处理设备的动密封装置，优选地，它还包括多个第一弹簧螺栓，所述端面环靠近法兰盘的一端面与法兰盘螺纹连接，端面环沿其厚度方向加工有多个第一螺纹孔，所述法兰盘沿其厚度方向加工有与第一螺纹孔一一对应设置的多个第二螺纹孔，每个第一螺纹孔通过一个第一弹簧螺栓与其对应的第二螺纹孔螺纹连接。
一种用于油田含油污泥处理设备的动密封装置，优选地，它还包括多个第二弹簧螺栓，中间套靠近法兰盘的一端面与法兰盘螺纹连接，中间套其厚度方向加工有多个第三螺纹孔，所述法兰盘沿其厚度方向加工有与第三螺纹孔一一对应设置的多个第四螺纹孔，每个第三螺纹孔通过一个第二弹簧螺栓与其对应的第四螺纹孔螺纹连接。
一种用于油田含油污泥处理设备的动密封装置，优选地，所述法兰盘和外套之间螺纹连接，所述法兰盘朝向外套的一端面加工有外螺纹，所述外套的内壁上加工有与外螺纹相配合的内螺纹。
本发明与现有技术相比具有以下有益效果：
1、本发明的结构设置合理且使用安全可靠，使用寿命长。不但具有连接、密封和旋转的功能，还具有补偿轴向伸缩变形的功能。能够实现排烟管接头和轴头之间的动态密封连接。
2、本发明中法兰盘和端面环之间的连接关系、法兰盘和中间套之间的连接关系均弹簧螺栓相连接，这种连接方式能够确保端面环和中间套之间形成止推结构，用以抵消主轴和烟道热胀冷缩对动密封装置的影响。
3、本发明中滚动套不但能够保证动密封结构旋转顺畅，还可以确保排烟管接头和轴头之间在少量同轴偏差的情况下，仍能正常工作且不会对密封效果造成影响。
4、本发明通过样品试验得出，本发明的适用温度范围大，常温至850℃的工作环境下均可使用，本发明能够在内部压力10kpa以下实现动态密封，同时还能够大大降低燃烧产物氮氧化物的含量。
