申请日2016.11.30
公开(公告)日2017.02.08
IPC分类号C02F11/12; C02F11/14; C10L3/10; C01B32/50; C05F7/00
摘要
本发明涉及了一种高寒地区高温厌氧发酵污泥的装置系统及控制方法，包括：叠螺式污泥脱水机、反应釜超声装置、螺杆泵、搅拌器、CSTR反应器、污泥干燥系统、储气袋、沼气提纯设备、CH4集气瓶和CO2集气瓶，叠螺式污泥脱水机的介质出口通过管道与反应釜超声装置的介质入口相连，反应釜超声装置的介质出口通过管道与螺杆泵的介质入口相连，螺杆泵的介质出口通过管道与CSTR反应器的介质入口相连，CSTR反应器的气体介质出口通过管道与储气袋相连，CSTR反应器的混合介质出口通过管道与污泥干燥系统相连，储气袋的介质出口通过管道与沼气提纯设备的介质入口相连。本发明采用高温发酵，其具有发酵周期短，产气速度快的特点，同时沼气产气率得到增长。

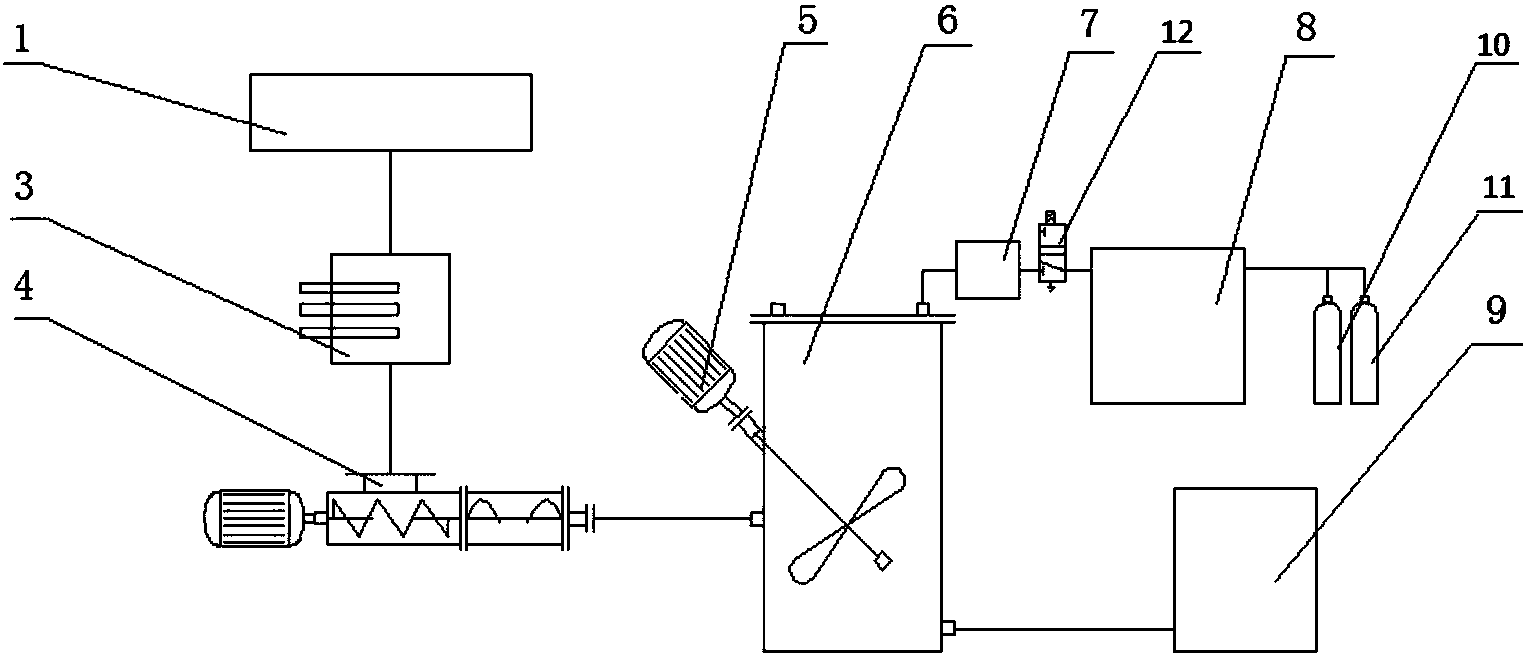

摘要附图
权利要求书
1.一种高寒地区高温厌氧发酵污泥装置系统，包括：叠螺式污泥脱水机(1)、反应釜超声装置(3)、螺杆泵(4)、搅拌器(5)、CSTR反应器(6)、污泥干燥系统(9)、储气袋(7)、沼气提纯设备(8)、CH4集气瓶(10)和CO2集气瓶(11)，其特征在于，
所述叠螺式污泥脱水机(1)的介质出口通过管道与反应釜超声装置(3)的介质入口相连;
所述反应釜超声装置(3)的介质出口通过管道与螺杆泵(4)的介质入口相连;
所述螺杆泵(4)的介质出口通过管道与CSTR反应器(6)的介质入口相连;
所述CSTR反应器(6)的气体介质出口通过管道与储气袋(7)相连，CSTR反应器(6)的混合介质出口通过管道与污泥干燥系统(9)相连;
所述储气袋(7)的介质出口通过管道与沼气提纯设备(8)的介质入口相连;
所述沼气提纯设备(8)的介质出口通过管道分别与CH4集气瓶(10)和CO2集气瓶(11)相连。
2.根据权利要求1所述一种高寒地区高温厌氧发酵污泥装置系统，其特征在于，所述CSTR反应器(6)内安装有搅拌器(5)。
3.根据权利要求2所述一种高寒地区高温厌氧发酵污泥装置系统，其特征在于，所述叠螺式污泥脱水机(1)的型号为TECH-101F。
4.根据权利要求3所述一种高寒地区高温厌氧发酵污泥装置系统，其特征在于，所述储气袋(7)和沼气提纯设备(8)之间管道上安装有电磁阀(12)，电磁阀为两位三通电磁阀。
5.一种高寒地区高温厌氧发酵污泥装置的控制方法，该方法是基于权利要求1所述高温厌氧发酵污泥装置实现的，其特征在于，具体步骤为：
首先，取污泥一定质量放置到叠螺式污泥脱水机(1)中，其次，通过装置把污泥絮凝到固含量为8%，然后通过管道，进入到反应釜超声装置(3)中超声，超声后，通过螺杆泵(4)把在反应釜超声装置(3)中的污泥打入到CSTR反应器(6)当中，加温搅拌后，产生的沼气进入储气袋(7)中，当产生一定量的沼气后，通过沼气提纯设备(8)，最后，把CH4和CO2提纯压缩分别进入CH4集气瓶(10)和CO2集气瓶(11)当中，反应后的物料进入污泥干燥设备(9)，通过污泥干燥设备(9)烘干加热后产生物料渣，可直接用于土地施肥。
说明书
一种高寒地区高温厌氧发酵污泥的装置系统及控制方法
技术领域
本发明涉及一种污泥发酵装置，尤其涉及一种高寒地区高温厌氧发酵污泥的装置系统及控制方法。
背景技术
随着我国国民经济的迅速发展和城市现代化建设、城市环境和生态平衡的要求，城市污水处理厂的兴建和运行管理己成为现代化城市建设不可分割的一部分.根据住建部发布“全国城镇污水处理设施2013年第二季度建设和运行情况的通报显示，截至2013年6月底，全国设市城市、县累计建成城镇污水处理厂3479座，污水处理能力约1.46亿立方米/日。根据《“十二五”全国城镇污水处理及再生利用设施建设规划》目标，到2015年城市污水处理率达到85%，县城污水处理率平均达到70%，建制镇污水处理率平均达到30%，新建污水管网15.9万公里，新增污水处理规模4569万立方米/日。如按污水处理率50%计，其投资年增约5000亿元，这对我国污水处理事业发展既是机遇又是挑战。
发明内容
有鉴于此，本申请所要解决的技术问题是提供一种高寒地区高温厌氧发酵污泥的装置系统及控制方法。
上述的目的通过以下的技术方案实现：
一种高寒地区高温厌氧发酵污泥装置系统，包括：叠螺式污泥脱水机、反应釜超声装置、螺杆泵、搅拌器、CSTR反应器、污泥干燥系统、储气袋、沼气提纯设备、CH4集气瓶和CO2集气瓶，
所述叠螺式污泥脱水机的介质出口通过管道与反应釜超声装置的介质入口相连;
所述反应釜超声装置的介质出口通过管道与螺杆泵的介质入口相连;
所述螺杆泵的介质出口通过管道与CSTR反应器的介质入口相连;
所述CSTR反应器的气体介质出口通过管道与储气袋相连，CSTR反应器的混合介质出口通过管道与污泥干燥系统相连;
所述储气袋的介质出口通过管道与沼气提纯设备的介质入口相连;
所述沼气提纯设备的介质出口通过管道分别与CH4集气瓶和CO2集气瓶相连。
对本发明的进一步限定，所述CSTR反应器内安装有搅拌器。
对本发明的进一步限定，所述叠螺式污泥脱水机的型号为TECH-101F。
对本发明的进一步限定，所述储气袋和沼气提纯设备之间管道上安装有电磁阀，电磁阀为两位三通电磁阀。
一种高寒地区高温厌氧发酵污泥装置的控制方法，该方法是基于权利要求1所述高温厌氧发酵污泥装置实现的，具体步骤为：
首先，取污泥一定质量放置到叠螺式污泥脱水机中，其次，通过装置把污泥絮凝到固含量为8%，然后通过管道，进入到反应釜超声装置中超声，超声后，通过螺杆泵把在反应釜超声装置中的污泥打入到CSTR反应器当中，加温搅拌后，产生的沼气进入储气袋中，当产生一定量的沼气后，通过沼气提纯设备，最后，把CH4和CO2提纯压缩分别进入CH4集气瓶和CO2集气瓶当中，反应后的物料进入污泥干燥设备，通过污泥干燥设备烘干加热后产生物料渣，可直接用于土地施肥。
本发明的有益效果是：
1、本发明采用的是污泥固含量为8%的高温(53℃～55℃)发酵，其具有发酵周期短，产气速度快的特点。
2、产生的沼气后，气体直接压缩回收到集气瓶当中，减少空气中CO2排放量并且可以保持CH4集气瓶和CO2集气瓶中气体的含量均为95%以上。
3、沼气产气率可增长10%。
4、发酵反应后，无沼液产生，只有沼渣，解决沼液难处理问题。
