申请日2017.02.22
公开(公告)日2017.08.25
IPC分类号G01N31/16
摘要
本实用新型公开了一种高氯废水化学需氧量测定用回流吸收装置，包括立柱和箱体，立柱上设置了加热板，箱体分为空冷腔室和水冷腔室，箱体上固定有多根竖直设置的冷凝管，每个冷凝管的中段均设置有氮气分接头，冷凝管上设置有氮气流入管道，空冷箱体上设置有氮气总接头，该氮气总接头与氮气供应系统连通，所述氮气总接头与各冷凝管的氮气分接头之间相连通，箱体的外部固定氢氧化钠溶液瓶，冷凝管的上端口与氢氧化钠溶液瓶之间设置有氯气流出管道，电加热板上放置有若干个水样烧瓶，该水样烧瓶的上端口与冷凝管的下端口一一对应配合。该回流吸收装置可以同时进行多个水样测定，效率更高，减少了劳动强度。
权利要求书

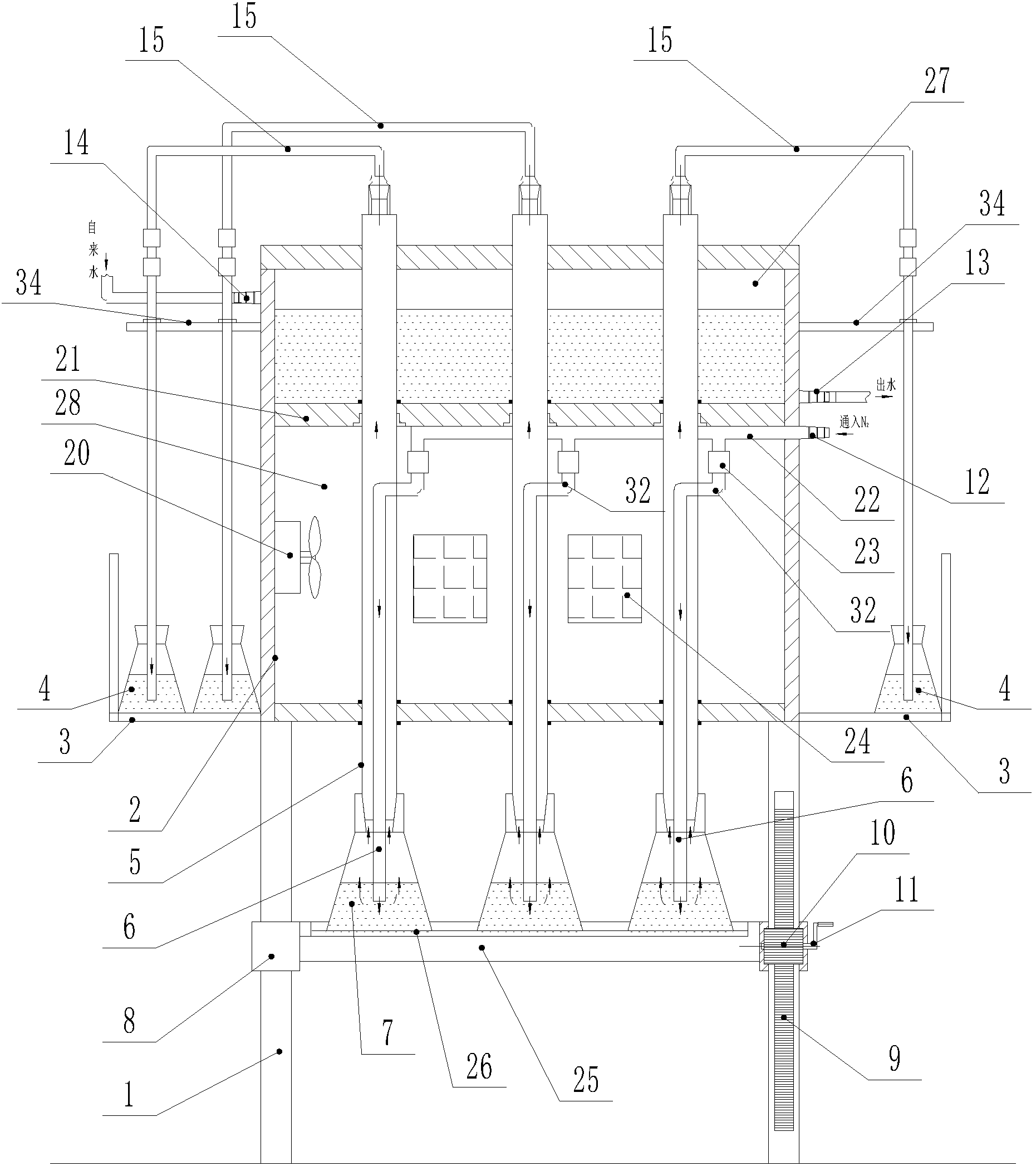

1.一种高氯废水化学需氧量测定用回流吸收装置，包括机箱，其特征在于：所述机箱包括中空的箱体和设置于箱体底部的四根立柱，所述的立柱上竖直滑动安装有电加热板，所述电加热板与立柱之间设置有升降调节机构，所述箱体上设置有水平的分隔板，所述分隔板将中空的箱体分隔成处于下方的空冷腔室和处于上方的水冷腔室，所述水冷腔室内存放有冷却水，所述空冷腔室内设置有散热风机，所述箱体上固定有多根竖直设置的冷凝管，所述冷凝管由上而下贯穿水冷腔室和空冷腔室，所述冷凝管的上端口和下端口均露出箱体外，所述冷凝管与分隔板之间通过固定胶密封固定连接，每个冷凝管的中段均设置有氮气分接头，所述冷凝管上设置有与氮气分接头连通且朝下延伸的氮气流入管道，所述氮气流入管道的下端从冷凝管的下端伸出，所述空冷箱体上设置有氮气总接头，该氮气总接头与氮气供应系统连通，所述氮气总接头与各冷凝管的氮气分接头之间通过氮气供应总管道和氮气供应分管道相连通，所述氮气供应分管道上均设置有流量阀;所述箱体的外部固定有固定支架，所述固定支架上放置有与冷凝管数量相等的氢氧化钠溶液瓶，冷凝管的上端口与氢氧化钠溶液瓶之间设置有氯气流出管道，该氯气流出管道的一端可拆卸安装于冷凝管的上端口，氯气流出管道的另一端伸入所述氢氧化钠溶液瓶内的氢氧化钠溶液中，所述电加热板上放置有若干个水样烧瓶，该水样烧瓶的上端口与冷凝管的下端口一一对应配合，所述氮气流入管道的下端处于水样烧瓶的水样液面下方。
2.如权利要求1所述的一种高氯废水化学需氧量测定用回流吸收装置，其特征在于：所述电加热板包括矩形的板体，板体内设置有电加热丝，所述板体的四角均设置有套装于立柱上的滑套，所述板体的上板面设置有容纳槽，所述容纳槽内平铺有导热砂，所述水样烧瓶设置于导热砂上。
3.如权利要求2所述的一种高氯废水化学需氧量测定用回流吸收装置，其特征在于：所述升降调节机构包括气缸，所述气缸的缸体固定于箱体外部的固定支架上，所述电加热板上的滑套上设置有连接板，所述气缸的活塞杆与连接板之间通过法兰固定，所述立柱上设置有对滑套进行定位的定位块。
4.如权利要求2所述的一种高氯废水化学需氧量测定用回流吸收装置，其特征在于：所述升降调节机构包括相互啮合的齿轮和齿条，所述齿条固定在其中一个立柱上，所述齿轮转动安装于其中一个滑套上且与所述齿条啮合，所述齿轮上安装有方便转动齿轮的摇杆。
5.如权利要求3或4所述的一种高氯废水化学需氧量测定用回流吸收装置，其特征在于：所述氮气供应系统包括氮气瓶，所述氮气瓶通过连接管道与氮气总接头连通，连接管道上设置有控制总阀。
6.如权利要求5所述的一种高氯废水化学需氧量测定用回流吸收装置，其特征在于：所述水冷腔室上设置有进水接头和出水接头，所述进水接头通过进水管道与自来水龙头连接，所述出水接头连接有出水管道。
说明书
一种高氯废水化学需氧量测定用回流吸收装置
技术领域
本实用新型涉及一种回流吸收装置，尤其涉及一种高氯废水化学需氧量测定用回流吸收装置。
背景技术
目前高氯废水的化学需氧量的测定是依据行业标准HJ/T70-2001的标准进行测定的，其原理是在水样中加入已知量的重铬酸钾溶液及硫酸汞溶液，并在强酸介质下以硫酸银为催化剂，经过2h沸腾回流后，以1，-10邻菲罗啉为指示剂，用硫酸亚铁滴定水样中未被还原的重铬酸钾，由消耗的硫酸亚铁的量换算成消耗氧的质量浓度，即为表观COD。将水样中未络合而被氧化的那部分氯离子所形成的氯气导出，再用氢氧化钠溶液吸收后，加入碘化钾，用硫酸调节PH约为3-2，以淀粉为指示剂，用硫代硫酸钠标准滴定溶液滴定，消耗的硫代硫酸钠的量换算成消耗氧的质量浓度，即为氯离子校正值。表观COD与氯离子校正值之差，即为所测式样的真实COD。
而实施该该行业标准中方法的仪器还是按照行业标准中的图1中的结构进行实施，利用软管安装图1中的连接方式进行连接，而后将水样烧瓶放置在电加热炉上进行加热2h，这种回流吸收装置结构非常简易，需要连接的软管比较多，试验效率非常低，在多个水样同时测试时，操作更加繁琐。
实用新型内容
本实用新型所要解决的技术问题是：提供一种高氯废水化学需氧量测定用回流吸收装置，该回流吸收装置可以同时进行多个水样测定，效率更高。
为解决上述技术问题，本实用新型的技术方案是：一种高氯废水化学需氧量测定用回流吸收装置，包括机箱，所述机箱包括中空的箱体和设置于箱体底部的四根立柱，所述的立柱上竖直滑动安装有电加热板，所述电加热板与立柱之间设置有升降调节机构，所述箱体上设置有水平的分隔板，所述分隔板将中空的箱体分隔成处于下方的空冷腔室和处于上方的水冷腔室，所述水冷腔室内存放有冷却水，所述空冷腔室内设置有散热风机，所述箱体上固定有多根竖直设置的冷凝管，所述冷凝管由上而下贯穿水冷腔室和空冷腔室，所述冷凝管的上端口和下端口均露出箱体外，所述冷凝管与分隔板之间通过固定胶密封固定连接，每个冷凝管的中段均设置有氮气分接头，所述冷凝管上设置有与氮气分接头连通且朝下延伸的氮气流入管道，所述氮气流入管道的下端从冷凝管的下端伸出，所述空冷箱体上设置有氮气总接头，该氮气总接头与氮气供应系统连通，所述氮气总接头与各冷凝管的氮气分接头之间通过氮气供应总管道和氮气供应分管道相连通，所述氮气供应分管道上均设置有流量阀;所述箱体的外部固定有固定支架，所述固定支架上放置有与冷凝管数量相等的氢氧化钠溶液瓶，冷凝管的上端口与氢氧化钠溶液瓶之间设置有氯气流出管道，该氯气流出管道的一端可拆卸安装于冷凝管的上端口，氯气流出管道的另一端伸入所述氢氧化钠溶液瓶内的氢氧化钠溶液中，所述电加热板上放置有若干个水样烧瓶，该水样烧瓶的上端口与冷凝管的下端口一一对应配合，所述氮气流入管道的下端处于水样烧瓶的水样液面下方。
作为一种优选的方案，所述电加热板包括矩形的板体，板体内设置有电加热丝，所述板体的四角均设置有套装于立柱上的滑套，所述板体的上板面设置有容纳槽，所述容纳槽内平铺有导热砂，所述水样烧瓶设置于导热砂上。
作为一种优选的方案，所述升降调节机构包括气缸，所述气缸的缸体固定于箱体外部的固定支架上，所述电加热板上的滑套上设置有连接板，所述气缸的活塞杆与连接板之间通过法兰固定，所述立柱上设置有对滑套进行定位的定位块。
作为一种优选的方案，所述升降调节机构包括相互啮合的齿轮和齿条，所述齿条固定在其中一个立柱上，所述齿轮转动安装于其中一个滑套上且与所述齿条啮合，所述齿轮上安装有方便转动齿轮的摇杆。
作为一种优选的方案，所述氮气供应系统包括氮气瓶，所述氮气瓶通过连接管道与氮气总接头连通，连接管道上设置有控制总阀。
作为一种优选的方案，所述水冷腔室上设置有进水接头和出水接头，所述进水接头通过进水管道与自来水龙头连接，所述出水接头连接有出水管道。
采用了上述技术方案后，本实用新型的效果是：该回流吸收装置可以同时进行多个水样烧瓶的沸腾回流吸收，管道连接更加方便，操作更加简易，试验的效率更高，降低了劳动强度。
又由于所述水冷腔室上设置有进水接头和出水接头，所述进水接头通过进水管道与自来水龙头连接，所述出水接头连接有出水管道，这样，水冷腔室内的冷却水即为流动的冷却水，其冷却效果更好。
