申请日2016.11.26
公开(公告)日2017.05.17
IPC分类号C02F1/00; B01D29/35; B01D29/86; B01F7/24
摘要
本发明提供了一种高效生活污水分离装置，包括顶端设有盖板的中空柱形污水处理箱、过滤桶、搅刮器和清孔筒，过滤桶设置在污水处理箱的中心，过滤桶的侧壁上均布有过滤孔，底部设有杂物口，且顶端连接有第一转轴，第一转轴由第一电机驱动，污水处理箱底部通过向内侧中心倾斜的环形底板与过滤桶下段连接，搅刮器设置在过滤桶内，包括第二转轴和设置在第二转轴上的螺旋板，第二转轴由第二电机驱动，清孔筒设置在过滤桶一侧，顶端通过第三转轴与盖板转动连接，侧壁上均布有与过滤桶的过滤孔相适配的凸起。优点是：结构紧凑合理，污水过滤效果好;可有效过分离不可溶的垃圾杂物，并自动清洁过过滤孔中的杂物残留，而保证过滤装置的过滤效率。
权利要求书

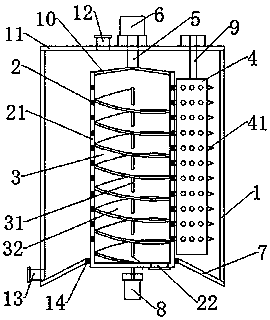

1.一种高效生活污水分离装置，其特征在于：包括顶端设有盖板(11)的中空柱形污水处理箱(1)、过滤桶(2)、搅刮器(3)和清孔筒(4)，所述过滤桶(2)设置在污水处理箱(1)的中心，过滤桶(2)的侧壁上均布有过滤孔(21)，底部设有杂物口(22)，且顶端连接有第一转轴(5)，所述第一转轴(5)由设置在盖板(11)顶端中心的第一电机(6)驱动，所述污水处理箱(1)底部通过向内侧中心倾斜的环形底板(7)与过滤桶(2)下段侧壁连接，所述搅刮器(3)设置在过滤桶(2)内，且包括第二转轴(31)和自上而下设置在第二转轴(31)上的螺旋板(32)，所述第二转轴(31)由设置在过滤桶(2)下方的第二电机(8)驱动，所述清孔筒(4)设置在污水处理箱(1)内的过滤桶(2)一侧，顶端通过第三转轴(9)与盖板(11)转动连接，侧壁上均布有与过滤桶(2)侧壁上的过滤孔(21)相适配的凸起(41)。
2.根据权利要求1所述的一种高效生活污水分离装置，其特征在于：所述过滤桶(2)的顶端通过连接杆(10)与第一转轴(5)连接，所述连接杆(10)至少有三个，且两端分别均布在过滤桶(2)顶端和第一转轴底端(5)的周向方向上。
3.根据权利要1所述的一种高效生活污水分离装置，其特征在于：所述凸起(41)呈锥形。
4.根据权利要1所述的一种高效生活污水分离装置，其特征在于：所述环形底板(7)上与过滤桶(2)的接触端设有密封圈(14)。
5.根据权利要4所述的一种高效生活污水分离装置，其特征在于：所述污水处理箱(1)的顶端的第一转轴(5)旁设有入料口(12)，所述入料口(12)位于过滤桶(2)的桶口上方。
6.根据权利要5所述的一种高效生活污水分离装置，其特征在于：所述污水处理箱(1)的底部侧壁上设有出料口(13)。
说明书
一种高效生活污水分离装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种高效生活污水分离装置。
背景技术
随着社会的不断进步，以及工业的不断发展，不可避免地破坏了人类的生存环境，环境的污染问题已经引起了世界各国的高度重视和关注。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，城市生活污水主要是人类在城市生活中产生的污水、垃圾、粪便等，其中垃圾包含塑料袋、纸张以及日常生活中的一些塑料制品等，这些垃圾随着污水进入到污水处理装置中。
目前，市场上现有的污水处理装置的搅拌区与过滤区基本都是分开设置的，装置占地面积大，过滤效率低下，同时由于城市生活污水中的垃圾等杂物较多，过滤时常常易堵塞过滤装置的过滤孔，影响过滤效率，长期以往，易造成设备损坏，维修成本高，并且若采取人工清理过滤装置，操作苦难，人工成本高，治标不治本。
发明内容
为解决上述问题，本发明公开了一种高效生活污水分离装置。
为了达到以上目的，本发明提供如下技术方案：
一种高效生活污水分离装置，其特征在于：包括顶端设有盖板的中空柱形污水处理箱、过滤桶、搅刮器和清孔筒，所述过滤桶设置在污水处理箱的中心，过滤桶的侧壁上均布有过滤孔，底部设有杂物口，且顶端连接有第一转轴，所述第一转轴由设置在盖板顶端中心的第一电机驱动，所述污水处理箱底部通过向内侧中心倾斜的环形底板与过滤桶下段侧壁连接，所述搅刮器设置在过滤桶内，且包括第二转轴和自上而下设置在第二转轴上的螺旋板，所述第二转轴由设置在过滤桶下方的第二电机驱动，所述清孔筒设置在污水处理箱内的过滤桶一侧，顶端通过第三转轴与盖板转动连接，侧壁上均布有与过滤桶侧壁上的过滤孔相适配的凸起。
进一步的，所述过滤桶的顶端通过连接杆与第一转轴连接，所述连接杆至少有三个，且两端分别均布在过滤桶顶端和第一转轴底端的周向方向上。
进一步的，所述凸起呈锥形。
进一步的，所述环形底板上与过滤桶的接触端设有密封圈。
进一步的，所述污水处理箱的顶端的第一转轴旁设有入料口，所述入料口位于过滤桶的桶口上方。
进一步的，所述污水处理箱的底部侧壁上设有出料口。
与现有技术相比，本发明的有益效果在于：采用过滤装置和搅拌装置相结合的方式，结构紧凑合理，污水过滤效果好;在搅拌污水中可溶性物质的同时，可有效过分离生活污水中夹杂的不可溶的垃圾杂物，结构简单有效;此外，可自动清洁过滤装置上的过滤孔中的杂物残留，保证过滤孔的通畅，从而保证过滤装置的过滤效率。
