申请日2016.11.30
公开(公告)日2017.06.09
IPC分类号C02F11/12; F23G7/00; F23J15/06; F22G1/02; F26B21/14
摘要
本实用新型公开一种污泥蒸汽干化加焚烧系统，包括干化装置和燃烧装置;所述燃烧装置包括用于焚烧污泥的蒸汽锅炉和用于间接冷却燃烧烟气的水冷装置;所述蒸汽锅炉包括燃烧器;所述水冷装置包括用于分离冷却水与过热蒸汽的汽包;所述水冷装置与所述燃烧器的烟气出气口连接;所述干化装置包括用于干化加热污泥的蒸汽干化炉和与所述蒸汽干化炉入口连接的干污泥仓;所述干污泥仓出口与所述蒸汽锅炉入口连接;所述水冷装置的汽包出口与所述蒸汽干化炉连通;本实用新型以干化后焚烧产生的烟气为蒸汽干化炉的提供热量，使热源循环利用，同时实现城市污泥的减量化、无害化和资源化，使污泥得到有效的处理和资源化的利用。

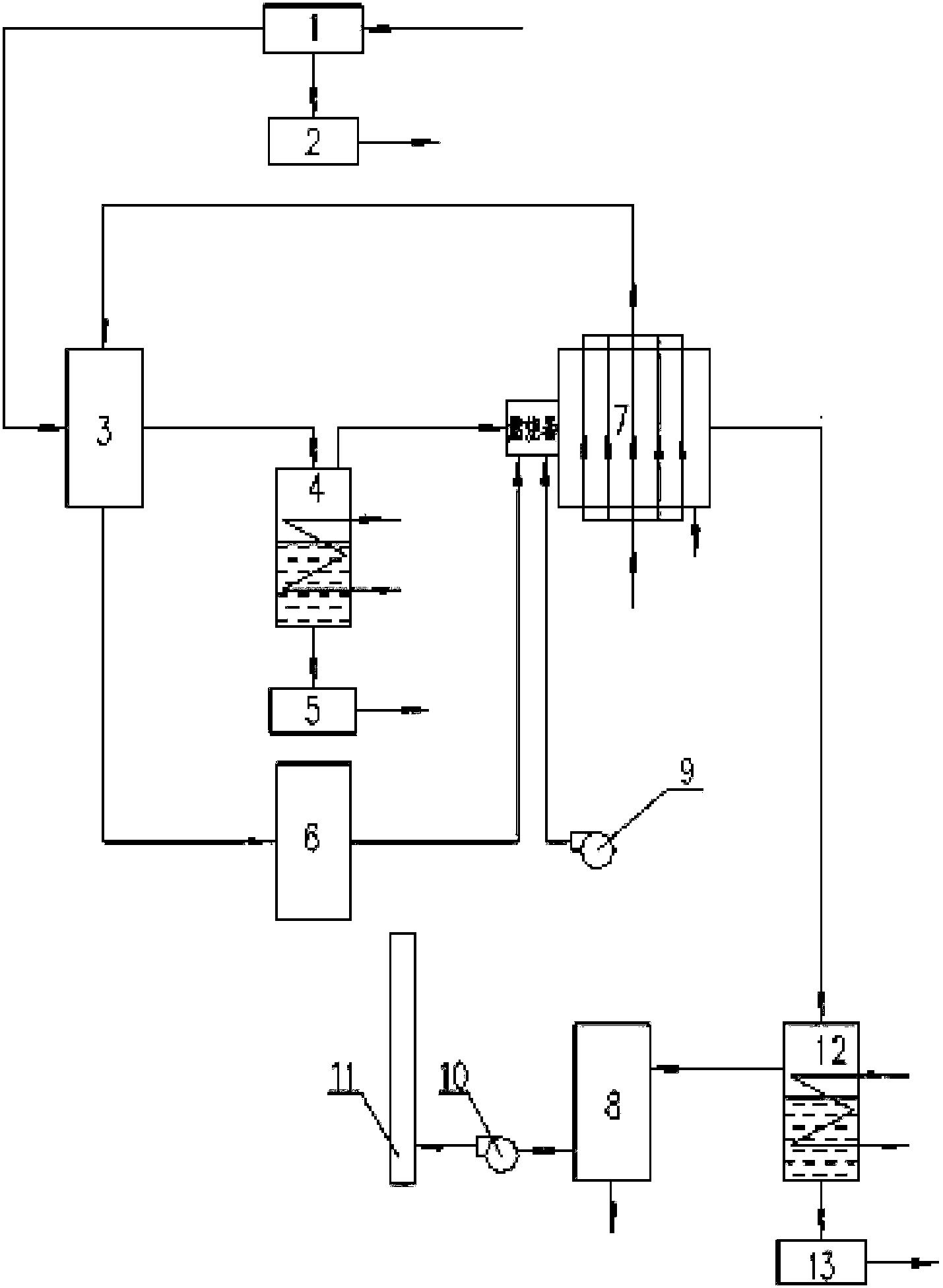

摘要附图
权利要求书
1.一种污泥蒸汽干化加焚烧系统，其特征在于：包括干化装置和燃烧装置;所述燃烧装置包括用于焚烧污泥的蒸汽锅炉和用于间接冷却燃烧烟气的水冷装置;所述蒸汽锅炉包括燃烧器;所述水冷装置包括用于分离冷却水与过热蒸汽的汽包;所述水冷装置与所述燃烧器的烟气出气口连接;
所述干化装置包括用于干化加热污泥的蒸汽干化炉和与所述蒸汽干化炉入口连接的干污泥仓;所述干污泥仓出口与所述蒸汽锅炉入口连接;
所述水冷装置的汽包出口与所述蒸汽干化炉连通。
2.如权利要求1所述一种污泥蒸汽干化加焚烧系统，其特征在于：所述水冷装置截面为圆环形;所述水冷装置还包括烟气管道、软水管道以及水箱;所述水冷装置中心为烟气管道，所述水冷装置的烟气管道外侧环绕软水管道;所述水冷装置的烟气管道与所述蒸汽锅炉的燃烧器出气口连通;所述水冷装置的软水管道进口与水箱连接;所述水冷装置的软水管道出口与所述汽包入口连接。
3.如权利要求1所述一种污泥蒸汽干化加焚烧系统，其特征在于：还包括对污泥进行处理的机械压滤装置和净化装置;
所述机械压滤装置包括机械压滤机和可拆卸连接在机械压滤机上的压滤废水箱;
所述净化装置包括第二冷凝器、与第二冷凝器连接的烟气处理器、与所述烟气处理器连接的烟囱、以及固定连接在所述烟囱入口的引风机;第二冷凝器入口与所述水冷装置的烟气管道出口连接。
4.如权利要求1所述一种污泥蒸汽干化加焚烧系统，其特征在于：所述碳化装置还包括第一冷凝器，所述蒸汽干化炉出气口与第一冷凝器入口连接;所述第一冷凝器连接有用于收集冷凝水的第一冷凝废水箱;所述第一冷凝器的出口与所述蒸汽锅炉的燃烧器连通;
所述燃烧装置还包括设置在蒸汽锅炉一侧的鼓风机。
5.如权利要求2所述一种污泥蒸汽干化加焚烧系统，其特征在于：所述水冷装置的软水管道内设置有低水位检测器和高水位检测器;在所述水冷装置的软水管道入口与所述水箱连接处设置有电控阀门，所述高水位检测器、所述低水位检测器以及所述电控阀门通讯连接;
所述高水位检测器用于控制电控阀门的关闭，所述低水位检测器用于控制电控阀门的开启。
说明书
污泥蒸汽干化加焚烧系统
技术领域
本实用新型涉及一种污泥蒸汽干化加焚烧系统。
背景技术
随着城市的发展，环境保护越来越受到重视。城市污水处理厂产生的污泥之中，浓缩了污水中的各种污染物，对周围环境影响较大。随着城市污水处理厂的建设不断加快，污水处理规模不断增大，污水处理厂的污泥产量大幅增长，使得污泥的处理问题更为突出。
污泥中浓缩的污染物主要包括无机、有机污染物，含有大量的病原体和多种重金属元素，因此，必须对污泥进行妥善处理。污泥处理就是要对污泥进行深度无害化处理，彻底解决污泥对环境的污染及对人类的危害。全国绝大多数污水处理厂的通常做法是，对污泥未经处理或者经过简单处理后，直接运到垃圾场与垃圾混合填埋、随意堆放，远远达不到卫生填埋标准;常年的堆放，蚊蝇滋生，农作物及各方面都将受到毁灭性伤害，导致严重的二次污染，违背了环境保护的原则，更谈不上资源循环利用。
目前，国内基本是污泥浓缩和脱水技术，污泥经浓缩和脱水后，一般只能将污泥的含水率降至80%左右，如此高的含水率不利于污泥的后续运输和处置。污泥干化焚烧的方式可以实现污泥减量化和无害化，使污泥得到有效的处理和资源化的利用，是国内外污泥处置的发展方向。
实用新型内容
针对上述问题，本实用新型提供一种市政污泥无害化、减量化、资源化处置的污泥蒸汽干化加焚烧系统。
为达到上述目的，本实用新型一种污泥蒸汽干化加焚烧系统，包括干化装置和燃烧装置;所述燃烧装置包括用于焚烧污泥的蒸汽锅炉和用于间接冷却燃烧烟气的水冷装置;所述蒸汽锅炉包括燃烧器;所述水冷装置包括用于分离冷却水与过热蒸汽的汽包;所述水冷装置与所述燃烧器的烟气出气口连接;
所述干化装置包括用于干化加热污泥的蒸汽干化炉和与所述蒸汽干化炉入口连接的干污泥仓;所述干污泥仓出口与所述蒸汽锅炉入口连接;
所述水冷装置的汽包出口与所述蒸汽干化炉连通。
较佳的，所述水冷装置截面为圆环形;所述水冷装置还包括烟气管道、软水管道以及水箱;所述水冷装置中心为烟气管道，所述水冷装置的烟气管道外侧环绕软水管道;所述水冷装置的烟气管道与所述蒸汽锅炉的燃烧器出气口连通;所述水冷装置的软水管道进口与水箱连接;所述水冷装置的软水管道出口与所述汽包入口连接。
较佳的，还包括对污泥进行处理的机械压滤装置和净化装置;
所述机械压滤装置包括机械压滤机和可拆卸连接在机械压滤机上的压滤废水箱;
所述净化装置包括第二冷凝器、与第二冷凝器连接的烟气处理器、与所述烟气处理器连接的烟囱、以及固定连接在所述烟囱入口的引风机;第二冷凝器入口与所述水冷装置的烟气管道出口连接。
较佳的，所述碳化装置还包括第一冷凝器，所述蒸汽干化炉出气口与第一冷凝器入口连接;所述第一冷凝器连接有用于收集冷凝水的第一冷凝废水箱;所述第一冷凝器的出口与所述蒸汽锅炉的燃烧器连通;
所述燃烧装置还包括设置在蒸汽锅炉一侧的鼓风机。
较佳的，所述水冷装置的软水管道内设置有低水位检测器和高水位检测器;在所述水冷装置的软水管道入口与所述水箱连接处设置有电控阀门，所述高水位检测器、所述低水位检测器以及所述电控阀门通讯连接;
所述高水位检测器用于控制电控阀门的关闭，所述低水位检测器用于控制电控阀门的开启。
本实用新型装置简单，同时市政污泥干化所需热源大部分由自身燃烧烟气带来，节省燃料;蒸汽锅炉产生的烟气经净化装置处理后，达标排放;系统流程中，产生的废水接入污水厂处理，灰渣外运，妥善无害化填埋处理，基本无二次污染;冷凝器采用间接冷却方式，冷却水无需处理，可循环利用，减少耗水量。干化后的干污泥和蒸汽锅炉废气，经过焚烧炉的焚烧，得到无害化、减量化、资源化处置。
