申请日2017.04.12
公开(公告)日2017.11.24
IPC分类号B01F7/18; C02F1/52
摘要
一种搅拌范围变化的污水处理用絮凝池，包括池体，所述池体上部侧壁上对称固定连接有两个安装座，安装座上均开设有开口朝上设置的凹槽，凹槽内设有滚轮，滚轮上固定连接有支撑杆，两根支撑杆顶端与支撑板固定连接;左侧所述安装座上固定连接有第一挡板，第一挡板右侧壁上固定连接有电磁铁，所述支撑板左侧壁上固定连接有铁块。本实用新型的有益效果是主动转轴与从动转轴上的搅拌叶片对污水与絮凝剂进行搅拌混合;与此同时，支撑板左右来回移动带动搅拌叶片在池体内部左右移动，有效提高了污水与絮凝剂的混合效果。本实用新型具有结构设计合理、使用方便和搅拌范围实时变化，有效提高了污水与絮凝剂的混合效果。
权利要求书
1.一种搅拌范围变化的污水处理用絮凝池，包括池体，其特征在于，所述池体上部侧壁上对称固定连接有两个安装座，安装座上均开设有开口朝上设置的凹槽，凹槽内设有滚轮，滚轮上固定连接有支撑杆，两根支撑杆顶端与支撑板固定连接;左侧所述安装座上固定连接有第一挡板，第一挡板右侧壁上固定连接有电磁铁，所述支撑板左侧壁上固定连接有铁块;右侧所述安装座上固定连接有第二挡板，第二挡板左侧壁与支撑板右侧壁之间通过复位弹簧相连接;所述支撑板上侧中间处固定设有电机，电机输出轴上固定连接有主动转轴，所述主动转轴下端延伸至池体内部，支撑板下方的主动转轴上固定连接有主动齿轮，主动齿轮上啮合有四个从动齿轮，从动齿轮上固定连接有从动转轴，从动转轴顶部与支撑板转动连接，从动转轴也延伸至池体内部，所述主动转轴和从动转轴上均固定连接有搅拌叶片。
2.根据权利要求1所述的一种搅拌范围变化的污水处理用絮凝池，其特征在于，所述复位弹簧为拉簧。
3.根据权利要求1所述的一种搅拌范围变化的污水处理用絮凝池，其特征在于，所述主动转轴和从动转轴与安装板的接触处设有轴承。
4.根据权利要求1或3所述的一种搅拌范围变化的污水处理用絮凝池，其特征在于，所述主动转轴与从动转轴上的搅拌叶片相互交错设置。
5.根据权利要求1所述的一种搅拌范围变化的污水处理用絮凝池，其特征在于，所述池体底部侧壁上开设有出水口。
6.根据权利要求5所述的一种搅拌范围变化的污水处理用絮凝池，其特征在于，所述出水口上设有阀门。
说明书
一种搅拌范围变化的污水处理用絮凝池
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种搅拌范围变化的污水处理用絮凝池。
背景技术
近年来我国工业污水和生活污水排放量成逐年增长趋势，未经处理或处理不得当的污水直接排放到自然中严重影响了环境卫生，威胁人们的饮水安全。因此，对于污水的处理已经迫在眉睫。污水处理(sewage treatment,wastewater treatment)：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
在现有技术中，常常利用絮凝技术来处理污水。使水或液体中悬浮微粒集聚变大，或形成絮团，从而加快粒子的聚沉，达到固-液分离的目的，这一现象或操作称作絮凝。通常絮凝的实施靠添加适当的絮凝剂，其作用是吸附微粒，在微粒间“架桥”，从而促进集聚。胶乳工业中，絮凝是胶乳凝固的第一阶段，是一种不可逆的聚集。絮凝剂通常为铵盐一类电解质或有吸附作用的胶质化学品。常见的絮凝剂一般都是粉末状或颗粒状的，直接投放至污水中造成难以溶解现象的发生，降低了絮凝效果。
在现有技术中，在絮凝池中一般都是利用搅拌叶片来对污水进行搅拌的，当时搅拌叶片的位置仅局限在相同的位置上，难以使污水和絮凝剂得到很好的混合，导致絮凝效果较差。
实用新型内容
本实用新型的目的在于提供一种搅拌范围变化的污水处理用絮凝池，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

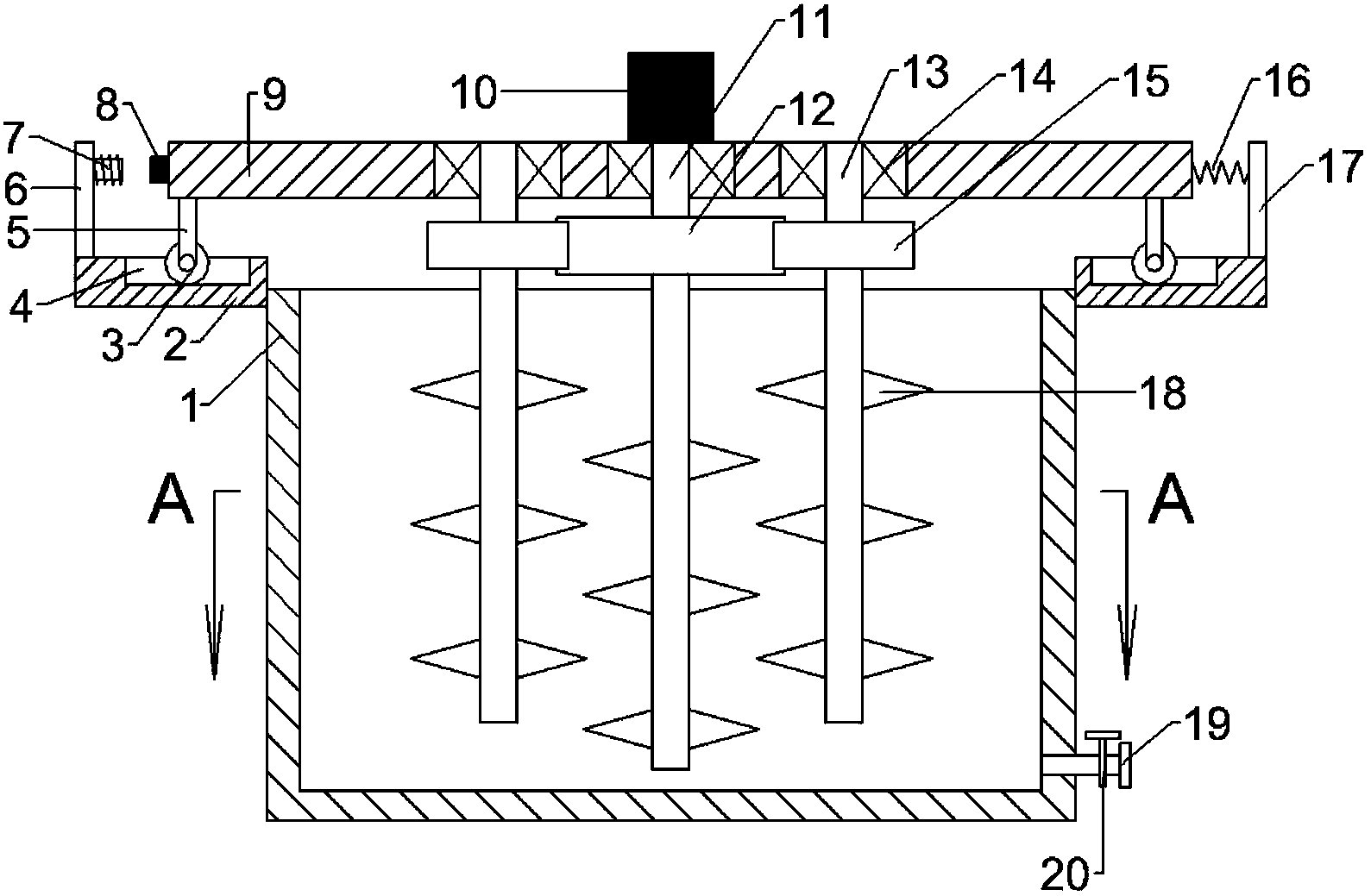

一种搅拌范围变化的污水处理用絮凝池，包括池体，所述池体上部侧壁上对称固定连接有两个安装座，安装座上均开设有开口朝上设置的凹槽，凹槽内设有滚轮，滚轮上固定连接有支撑杆，两根支撑杆顶端与支撑板固定连接;左侧所述安装座上固定连接有第一挡板，第一挡板右侧壁上固定连接有电磁铁，所述支撑板左侧壁上固定连接有铁块;右侧所述安装座上固定连接有第二挡板，第二挡板左侧壁与支撑板右侧壁之间通过复位弹簧相连接;所述支撑板上侧中间处固定设有电机，电机输出轴上固定连接有主动转轴，所述主动转轴下端延伸至池体内部，支撑板下方的主动转轴上固定连接有主动齿轮，主动齿轮上啮合有四个从动齿轮，从动齿轮上固定连接有从动转轴，从动转轴顶部与支撑板转动连接，从动转轴也延伸至池体内部，所述主动转轴和从动转轴上均固定连接有搅拌叶片。
作为本实用新型进一步的效果是：所述复位弹簧为拉簧。
作为本实用新型再进一步的效果是：所述主动转轴和从动转轴与安装板的接触处设有轴承。
作为本实用新型再进一步的效果是：所述主动转轴与从动转轴上的搅拌叶片相互交错设置。
作为本实用新型再进一步的效果是：所述池体底部侧壁上开设有出水口。
作为本实用新型再进一步的效果是：所述出水口上设有阀门。
本实用新型的有益效果是主动转轴与从动转轴上的搅拌叶片对污水与絮凝剂进行搅拌混合;与此同时，支撑板左右来回移动带动搅拌叶片在池体内部左右移动，改变了搅拌范围，有效提高了污水与絮凝剂的混合效果。本实用新型具有结构设计合理、使用方便和搅拌范围实时变化，有效提高了污水与絮凝剂的混合效果。
