申请日2017.04.12
公开(公告)日2017.11.28
IPC分类号C02F1/78; C02F1/32; C02F1/24; C02F1/30
摘要
本实用新型公开了一种循环养殖水处理装置，包括反应罐、微波光解装置和臭氧与养殖水混合装置，反应罐包括进水口、出水口、浮渣排出口和隔板，隔板将反应罐的腔体分隔成第一腔和第二腔;反应罐的进水口位于第一腔的下部;臭氧与养殖水混合装置的进口接第一腔下部的出水口，出口接第一腔下部的进口;微波光解装置的微波谐振腔体安装在第一腔的上部，第一腔上部的出口与第二腔的上部连通;浮渣排出口位于第二腔的上部，反应罐的出水口连通第二腔,低于浮渣排出口。本实用新型结构简单，体积小，杀毒消菌效果较好，能够降低水中悬浮物的含量、补氧和降解有毒有害有机物，水处理效果好。
权利要求书
1.一种循环养殖水处理装置，包括反应罐和臭氧与养殖水混合装置，反应罐包括进水口和出水口，其特征在于，包括微波光解装置、反应罐的内部包括隔板，隔板将反应罐的腔体分隔成第一腔和第二腔;反应罐的进水口位于第一腔的下部;臭氧与养殖水混合装置的进口接第一腔下部的出水口，出口接第一腔下部的进口;微波光解装置的微波谐振腔体安装在第一腔的上部，第一腔上部的出口与第二腔的上部连通;反应罐包括浮渣排出口，浮渣排出口位于第二腔的上部，反应罐的出水口连通第二腔,低于浮渣排出口。
2.根据权利要求1所述的循环养殖水处理装置，其特征在于，臭氧与养殖水混合装置包括气液混合泵、溶气罐和臭氧发生器，臭氧发生器的出口接气液混合泵的进气口，第一腔下部出水口接气液混合泵的进水口;气液混合泵的出口接溶气罐的入口，溶气罐的出口接第一腔下部的进口。
3.根据权利要求1所述的循环养殖水处理装置，其特征在于，微波光解装置包括微波发生器、波导、无极紫外灯管和所述的微波谐振腔体，波导的入口接微波发生器的微波出口，波导的出口接微波谐振腔体;无极紫外灯管安装在透光的谐振腔体中。
4.根据权利要求3所述的循环养殖水处理装置，其特征在于，波导安装在反应罐的顶板上，微波发生器安装在波导的上方。
5.根据权利要求1所述的循环养殖水处理装置，其特征在于，反应罐包括出水管，出水管的入口接反应罐的出水口，出水管出口的高度略低于浮渣排出口。
说明书

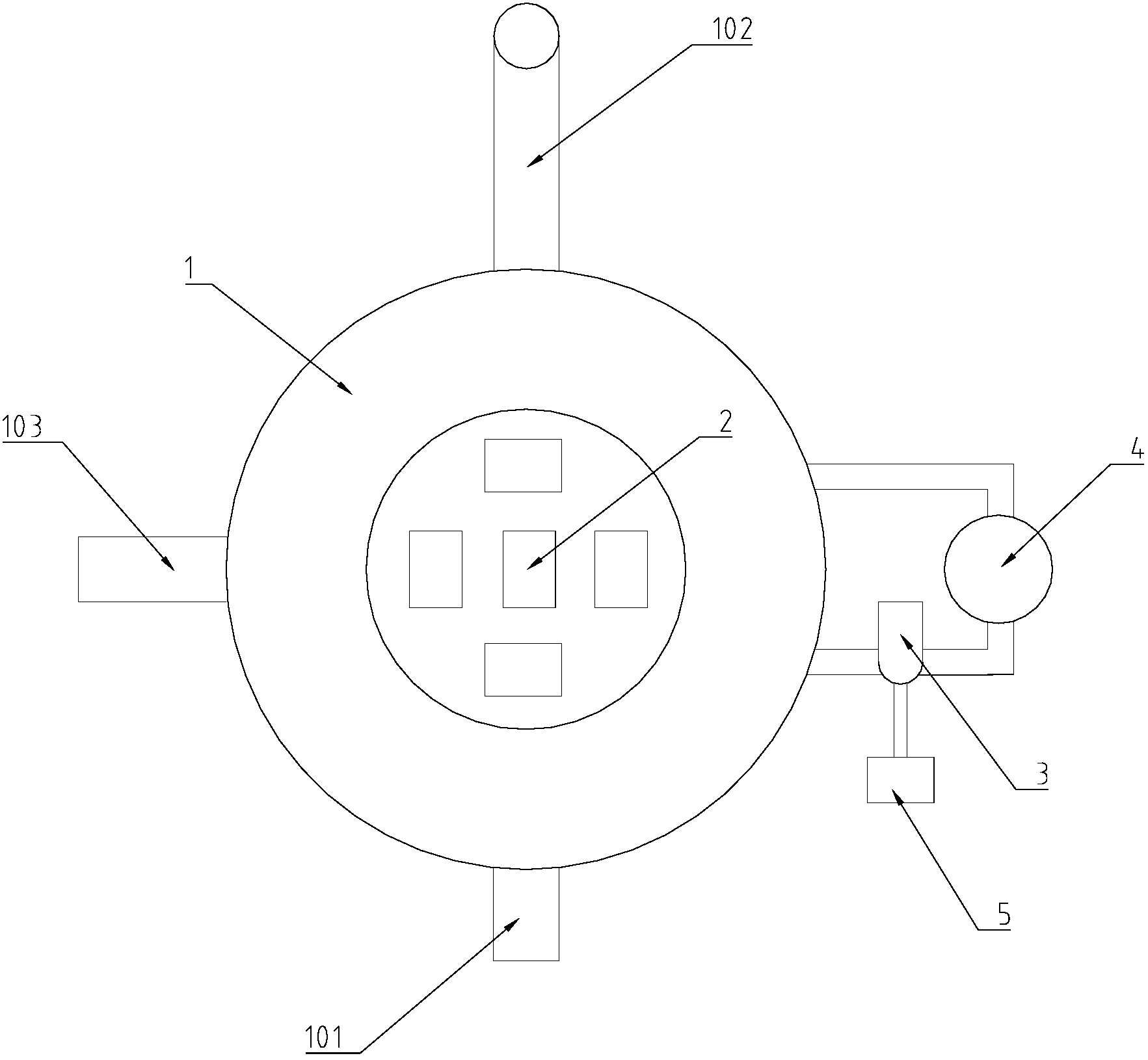

一种循环养殖水处理装置
[技术领域]
本实用新型涉及水处理装置，尤其涉及一种循环养殖水处理装置。
[背景技术]
当前，全球水产养殖业已经进入工业化发展的时期，发展工业化养殖的必要性已经摆在面前。虽然我国目前水产养殖的生产模式较30年前已有很大进步，但总体而言，科技含量较低、规模化和集约化程度不高，尚处于劳动力密集型或准工厂化的养殖水平。设施渔业的水处理技术水平低，设备简陋，大多数只停留在简单沉淀-过滤-气浮-消毒阶段，没有高效降解处理措施，不能实现循环水养殖的根本目的，更加缺乏对养殖原水中农药、除草剂、抗生素等有毒化合物降解处理措施，这是限制工业化水产养殖可持续发展的重要因素之一。
工业化大密度养殖已成为必然趋势，工业养殖中最大的一个问题就是循环养殖水的处理，充氧量决定了养殖的密度，消毒杀菌的效果，才能保证鱼类养殖的品质。
专利号为CN201420248466.9的实用新型公开了一种水产养殖水处理系统，包括与养殖池的废水端连通的水泵，其特征在于水泵通过砂滤罐进水管与所述砂滤罐的输入端连接，所述砂滤罐进水管上设置有文丘管，文丘管通过臭氧进气管与臭氧发生器连接，砂滤罐的输出端连接蓄水池，砂滤罐的输出端和蓄水池之间连接有紫外线杀菌装置。本实用新型带来的有益效果是，减少了养殖污水的排放，实现了养殖污水的重新利用。但是，该实用新型结构复杂、杀毒消菌效果较差、无法补氧和降解有毒有害有机物，水处理效果不够好。
[发明内容]
本实用新型要解决的技术问题是提供一种结构简单，杀毒消菌效果较好，将养殖水中的蛋白质、脂类等大分子胶体以及鱼粪、鱼食残渣等吹脱出来，能够补氧和降解有毒有害有机物，水处理效果好的循环养殖水处理装置。
为了解决上述技术问题，本实用新型采用的技术方案是，一种循环养殖水处理装置，包括反应罐、微波光解装置和臭氧与养殖水混合装置，反应罐包括进水口、出水口、浮渣排出口和隔板，隔板将反应罐的腔体分隔成第一腔和第二腔;反应罐的进水口位于第一腔的下部;臭氧与养殖水混合装置的进口接第一腔下部的出水口，出口接第一腔下部的进口;微波光解装置的微波谐振腔体安装在第一腔的上部，第一腔上部的出口与第二腔的上部连通;浮渣排出口位于第二腔的上部，反应罐的出水口连通第二腔,低于浮渣排出口。
以上所述的循环养殖水处理装置，臭氧与养殖水混合装置包括气液混合泵、溶气罐和臭氧发生器，臭氧发生器的出口接气液混合泵的进气口，第一腔下部出水口接气液混合泵的进水口;气液混合泵的出口接溶气罐的入口，溶气罐的出口接第一腔下部的进口。
以上所述的循环养殖水处理装置，微波光解装置包括微波发生器、波导、无极紫外灯管和所述的微波谐振腔体，波导的入口接微波发生器的微波出口，波导的出口接微波谐振腔体;无极紫外灯管安装在透光的谐振腔体中。
以上所述的循环养殖水处理装置，波导安装在反应罐的顶板上，微波发生器安装在波导的上方，波导的出口接微波谐振腔体。
以上所述的循环养殖水处理装置，出水管的入口接反应罐的出水口，出水管出口的高度略低于浮渣排出口。
本实用新型的循环养殖水处理装置结构简单，体积小，杀毒消菌效果较好，将养殖水中的蛋白质、脂类等大分子胶体以及鱼粪、鱼食残渣等吹脱出来，能够补氧和降解有毒有害有机物，水处理效果好。
