申请日2017.01.19
公开(公告)日2017.08.08
IPC分类号C02F9/14
摘要
本实用新型属于水处理技术领域，特别是涉及一种生活污水一体化设备。提供一种能够适应现有农村污水处理收集难，管理难的设备，减小了占地面积，通过全自动化控制，减小了对现场管理人员操作设备的专业性要求，同时降低了剩余污泥的产量，降低了污泥处理费用，维修造作简单的生活污水一体化设备。一种生活污水一体化设备，包括设备主体，所述设备主体包括厌氧池、好氧池、二沉池、消毒池，所述厌氧池连接好氧池，所述好氧池连接二沉池，所述二沉池连接消毒池，所述厌氧池设有进水口，所述好氧池与厌氧池连接处设有好氧池进水孔，所述二沉池与好氧池连接处设有二沉池进水孔，所述消毒池与二沉池连接处设有消毒池进水孔。

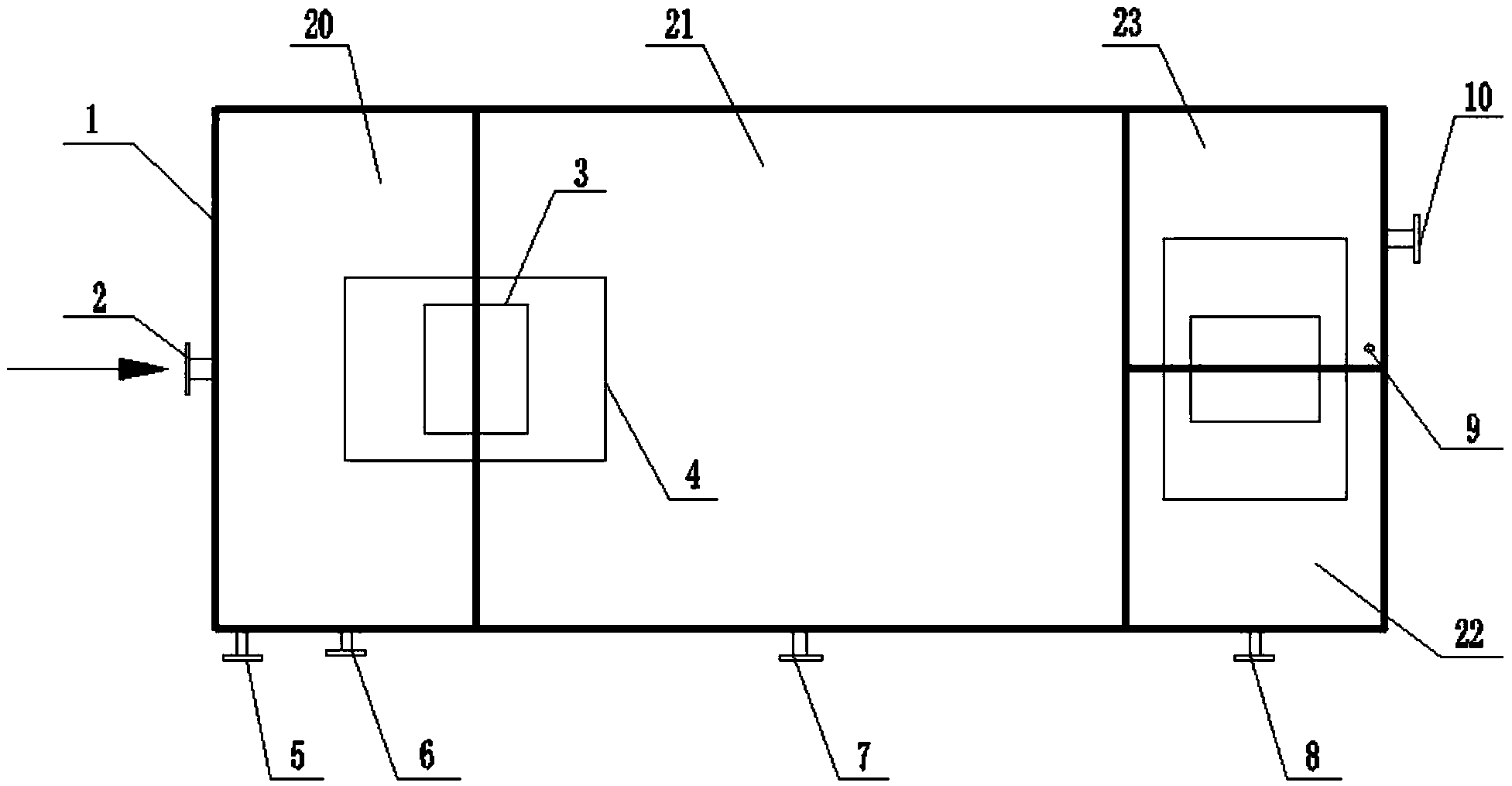

摘要附图
权利要求书
1.一种生活污水一体化设备，其特征在于：包括设备主体(1)，所述设备主体(1)包括厌氧池(20)、好氧池(21)、二沉池(22)、消毒池(23)，所述厌氧池(20)连接好氧池(21)，所述好氧池(21)连接二沉池(22)，所述二沉池(22)连接消毒池(23)，所述厌氧池(20)设有进水口(2)，所述好氧池(21)与厌氧池(20)连接处设有好氧池进水孔(13)，所述二沉池(22)与好氧池(21)连接处设有二沉池进水孔(15)，所述消毒池(23)与二沉池(22)连接处设有消毒池进水孔(18);所述厌氧池(20)靠近进水口(2)处设有进水布水堰(11)，所述厌氧池(20)底部设有穿孔曝气管(12)，所述穿孔曝气管(12)连接厌氧池鼓风进气口(6);所述好氧池(21)底端设有微孔曝气器(14)，所述微孔曝气器(14)连接好氧池曝气进气口(7);所述二沉池进水孔(15)通过管路连接中心导流管(16)，所述二沉池(22)靠近消毒池进水孔(18)处设有出水溢流堰(17);所述消毒池(23)还设有消毒加药口(9)、出水口(10)，所述二沉池(22)还包括剩余污泥口(8)，所述厌氧池(20)设有回流污泥口(5)，所述设备主体(1)上端设有检查口(4)，所述检查口(4)下设有爬梯(3)。
2.根据权利要求1所述的生活污水一体化设备，其特征在于：所述设备主体(1)连接PLC控制柜(19)。
3.根据权利要求2所述的生活污水一体化设备，其特征在于：所述好氧池(21)内填充悬浮填料。
4.根据权利要求3所述的生活污水一体化设备，其特征在于：所述设备主体(1)内采用玻璃钢材质、外部采用碳钢材质。
说明书
一种生活污水一体化设备
技术领域
本实用新型属于水处理技术领域，特别是涉及一种生活污水一体化设备。
背景技术
一体化设备因其施工简单，占地面积小，被越来越多的环保行业应用并发展。一体化设备根据其放置位置，可分为地埋式一体化设备、地上式一体化设备;根据其应用行业，可用于生活污水处理、工业污水处理以及中水回用处理;根据一体化设备材质，可做成碳钢材质、玻璃钢材质以及不锈钢材质等。其中生活污水一体化设备因其占地面积小，运输方便，施工运营简单，被越来越多的应用在城镇小区污水处理、学校生活污水处理以及农村污水处理中。在我国这个农业大国，以村镇为主要形式的居住方式仍占很大比例，社会主义新农村的建设，更加向我们展示，农村环境建设特别是“水”环境的解决，已经势在必行。但是，目前农村污水排放没有集中收集管网，村落分部较多，污水收集成为农村污水处理的主要难点和棘手点，而农村污水处理一体化设备的应用使农村污水处理收集难的问题得到了很好的解决。因此，对农村污水处理一体化设备的研究越来越得到重视。
目前，针对农村污水处理一体化设备，其不同形式的应用很多，但是，现有一体化设备在应用过程中存在一些问题与不足，具体如下：
(1)一定出水水质要求的前提下，停留时间过长，设备相对尺寸较大，占地面积大;
(2)污泥产量高，污泥处理不方便;
(3)设备运营对农村管理人员要求相对较高;
(4)运行费用相对较高;
(5)容易出现污泥膨胀等问题，维修调整不方便;
(6)根据处理水量多少，设备可以做成整体式或分组式，便于运输与安装;
随着新农村政策的不断推进，实现农村生活污水处理全覆盖要求越来越来越迫切，研究适用于现用状态下农村污水处理的一体化设备，具有重要的意义。
发明内容
针对现有技术存在的不足，本实用新型所要解决的技术问题是，提供一种能够适应现有农村污水处理收集难，管理难的设备，减小了占地面积，通过全自动化控制，减小了对现场管理人员操作设备的专业性要求，同时降低了剩余污泥的产量，降低了污泥处理费用，维修造作简单的生活污水一体化设备。
为解决上述技术问题，本实用新型所采取的技术方案是：一种生活污水一体化设备，包括设备主体，所述设备主体包括厌氧池、好氧池、二沉池、消毒池，所述厌氧池连接好氧池，所述好氧池连接二沉池，所述二沉池连接消毒池，所述厌氧池设有进水口，所述好氧池与厌氧池连接处设有好氧池进水孔，所述二沉池与好氧池连接处设有二沉池进水孔，所述消毒池与二沉池连接处设有消毒池进水孔;所述厌氧池靠近进水口处设有进水布水堰，所述厌氧池底部设有穿孔曝气管，所述穿孔曝气管连接厌氧池鼓风进气口;所述好氧池底端设有微孔曝气器，所述微孔曝气器连接好氧池曝气进气口;所述二沉池进水孔通过管路连接中心导流管，所述二沉池靠近消毒池进水孔处设有出水溢流堰;所述消毒池还设有消毒加药口、出水口，所述二沉池还包括剩余污泥口，所述厌氧池设有回流污泥口，所述设备主体上端设有检查口，所述检查口下设有爬梯。
所述设备主体连接PLC控制柜。
所述好氧池内填充悬浮填料。
所述设备主体内采用玻璃钢材质、外部采用碳钢材质。
本实用新型生活污水一体化设备的优点是：
1、本实用新型生活污水一体化设备，厌氧池进水设置布水堰，均匀布水，提高了厌氧池的水解酸化效果，从而能进一步改善进水的生化性，提高了整套系统的处理效果，保障了设备的稳定运行;厌氧池内设穿孔曝气管，并配置回流搅拌泵，通过自控系统控制鼓风时间与回流时间，一方面改善了厌氧池的厌氧与缺氧环境，同时降低能耗，降低了设备的运行费用。
2、本实用新型生活污水一体化设备，好氧池内设置悬浮填料，形成了一种兼于活性污泥法与生物膜法之间的微生物处理环境，较高的填料负荷，提高了污水的处理效率，降低了污水在设备内的停留时间，从而是设备的尺寸降低，减小了设备的占地面积;采用悬浮填料生物处理方法，污泥产量低，使污泥处理频率降低，运营费用减小。
3、本实用新型生活污水一体化设备，厌氧池内增加污泥回流装置，一方面确保前端生化有足够的污泥量，另一方面通过污泥回流比的调整，可以改善一体化设备内可能出现的异常现象，如污泥膨胀问题等，使维修运行更加方便。
4、本实用新型生活污水一体化设备，一体化设备内部采用玻璃钢材质，外部采用碳钢材质，利用玻璃钢与碳钢特有的性质，两者优势并用，一方面提高了设备的使用周期，另一方面降低了设备的制作成本;一体化设备根据工艺段，做成分组式结构，一方面根据场地及水量要求，合理组装一体化设备，另一方面方便运输与安装。
