申请日2016.11.07
公开(公告)日2017.05.17
IPC分类号E03F1/00; E03F5/10; E03F5/14; E04G21/02
摘要
本实用新型公开了一种混凝土泵清洗废水回收装置，包括承重台和储水罐，所述承重台顶部的中部连接有储水罐，所述储水罐的内腔连接有螺旋过滤网，储水罐的顶部贯穿连接有导水管，储水罐的一侧设有的引水管外表面连接有位于承重台上方的增固加稳机构。本实用新型改进了引水管及储水罐的整体结构，能够大幅度提高了引水管整体的牢固性和稳定性，能够提高废水与螺旋过滤网的接触面积及废水在重力作用下的过滤时间，对回收的废水进行反复多层的过滤，有效降低回收废水中杂质的含有量，防止过多的杂质对储水罐及引水管内造成堵塞，从而延长了该混凝土泵清洗废水回收装置整体的使用寿命。
权利要求书

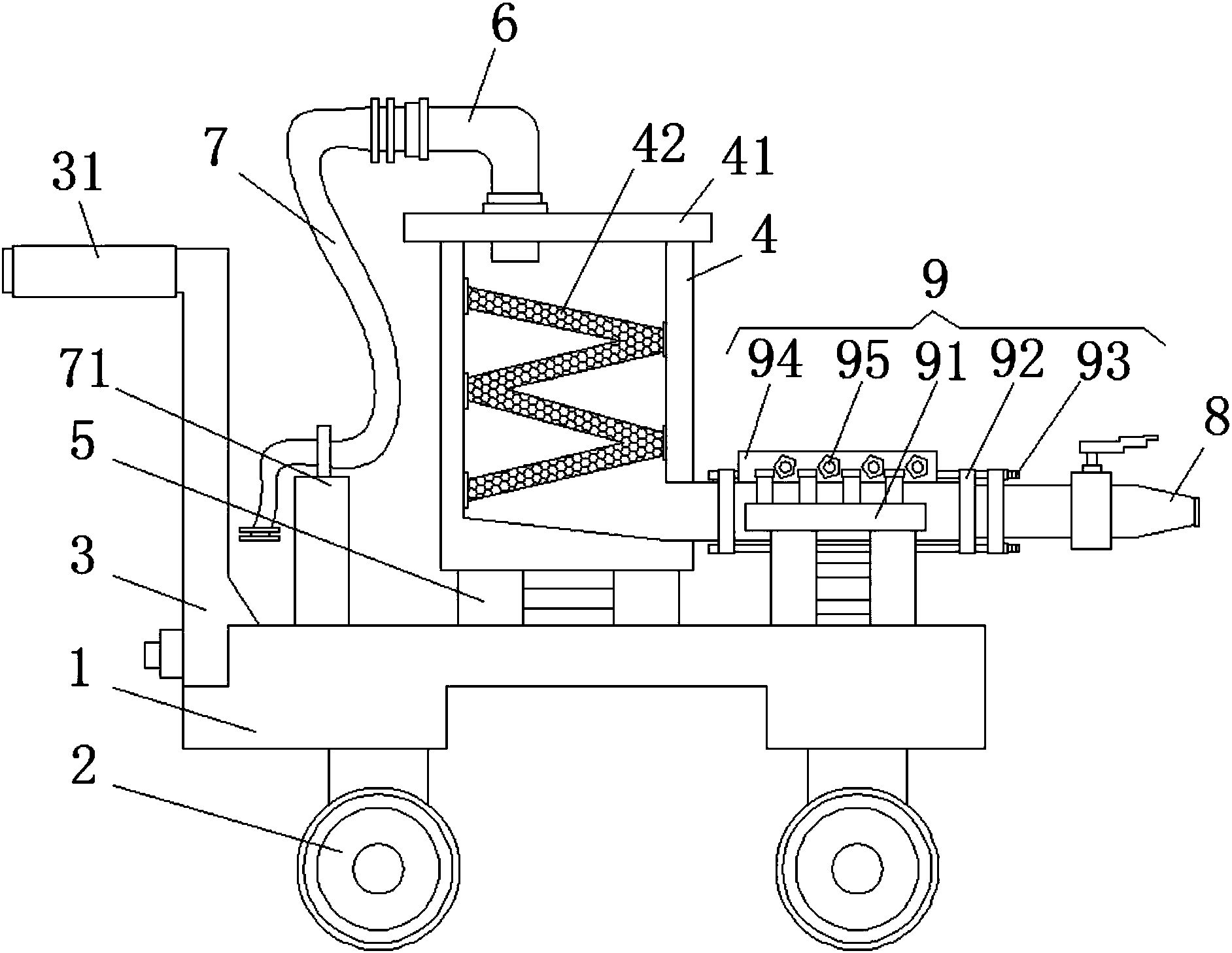

1.一种混凝土泵清洗废水回收装置，包括承重台(1)和储水罐(4)，其特征在于：所述承重台(1)底部的两侧均固定连接有移动轮(2)，承重台(1)顶部的一侧固定连接有推移杆(3)，承重台(1)顶部的中部连接有储水罐(4)，所述储水罐(4)的顶部活动连接有密封盖(41)，储水罐(4)的内腔连接有螺旋过滤网(42)，储水罐(4)的顶部贯穿连接有导水管(6)，所述导水管(6)的顶端连接有输水软管(7);
所述储水罐(4)的一侧设有的引水管(8)外表面连接有位于承重台(1)上方的增固加稳机构(9)，所述增固加稳机构(9)由支撑板(91)、连接块(92)、螺杆(93)、固板(94)和紧固螺栓(95)组成，所述支撑板(91)的背部固定连接于引水管(8)，支撑板(91)的外表面等距套接有的连接块(92)内插接有螺杆(93)，所述固板(94)的顶部固定连接于引水管(8)上方，固板(94)的背部安设有的螺杆(93)，固板(94)的正面设有紧固螺栓(95)。
2.根据权利要求1所述的一种混凝土泵清洗废水回收装置，其特征在于：所述推移杆(3)的截面外形呈L形结构，且推移杆(3)的外表面套接有保护套(31)。
3.根据权利要求1所述的一种混凝土泵清洗废水回收装置，其特征在于：所述螺旋过滤网(42)的截面外形呈M形或W形结构，且螺旋过滤网(42)的外表面涂覆有防腐漆。
4.根据权利要求1所述的一种混凝土泵清洗废水回收装置，其特征在于：所述储水罐(4)的底部与承重台(1)顶部之间固定连接有减震块(5)，储水罐(4)内腔的底部为倾斜面，且倾斜角度处于135～150度。
5.根据权利要求1所述的一种混凝土泵清洗废水回收装置，其特征在于：所述输水软管(7)的一端与位于承重台(1)上方位置的竖立板(71)相连，且输水软管(7)的一端设有连接法兰。
说明书
一种混凝土泵清洗废水回收装置
技术领域
本实用新型涉及废水回收装置领域，具体为一种混凝土泵清洗废水回收装置。
背景技术
在高层建设施工过程中，浇筑混凝土都是通过混凝土拖式泵或车载式混凝土泵经常泵送管道输送到浇注点进行施工的，泵管的清洗是泵送后一个必不可少的重要步骤，常采用直接打水法进行清洗，但是采用此方法进行清洗的用水量大且泵水必须连续进行，水很容易排在浇注地点，随着现如今浇筑混凝土的使用越来越广泛，市场上出现了不同种类的混凝土泵清洗废水回收装置来解决这样的问题，而混凝土泵清洗废水回收装置包括储水罐、导水管和引水管。
但是，市面上的混凝土泵清洗废水回收装置，在使用过程中，由于该装置整体稳定性差，储水罐与引水管容易受到外力的影响产生强烈摇晃出现损坏的现象，且常常会由于废水杂质过多而堵塞储水罐与引水管，影响储水罐与引水管的使用寿命，也导致混凝土泵清洗废水回收装置整体的使用寿命受到影响，难以满足混凝土泵废水回收的需求。
实用新型内容
本实用新型的目的在于提供一种混凝土泵清洗废水回收装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种混凝土泵清洗废水回收装置，包括承重台和储水罐，所述承重台底部的两侧均固定连接有移动轮，承重台顶部的一侧固定连接有推移杆，承重台顶部的中部连接有储水罐，所述储水罐的顶部活动连接有密封盖，储水罐的内腔连接有螺旋过滤网，储水罐的顶部贯穿连接有导水管，所述导水管的顶端连接有输水软管。
所述储水罐的一侧设有的引水管外表面连接有位于承重台上方的增固加稳机构，所述增固加稳机构由支撑板、连接块、螺杆、固板和紧固螺栓组成，所述支撑板的背部固定连接于引水管，支撑板的外表面等距套接有的连接块内插接有螺杆，所述固板的顶部固定连接于引水管上方，固板的背部安设有的螺杆，固板的正面设有紧固螺栓。
优选的，所述推移杆的截面外形呈L形结构，且推移杆的外表面套接有保护套。
优选的，所述螺旋过滤网的截面外形呈M形或W形结构，且螺旋过滤网的外表面涂覆有防腐漆。
优选的，所述储水罐的底部与承重台顶部之间固定连接有减震块，储水罐内腔的底部为倾斜面，且倾斜角度处于135～150度。
优选的，所述输水软管的一端与位于承重台上方位置的竖立板相连，且输水软管的一端设有连接法兰。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过设置支撑板、连接块、螺杆、固板、紧固螺栓和螺旋过滤网，改进了引水管及储水罐的整体结构，利用由支撑板、连接块、螺杆、固板和紧固螺栓组成的增固加稳机构，将引水管稳固安装在承重台上方，对引水管进行稳固支撑，大幅度提高了引水管整体的牢固性和稳定性，有效防止在废水循环使用时水的排出使得该装置产生强烈摇晃而出现损坏的情况，从而延长了该装置整体的使用寿命，在螺旋过滤网的使用下能够提高废水与螺旋过滤网的接触面积及废水在重力作用下的过滤时间，对回收的废水进行反复多层的过滤，有效降低回收废水中杂质的含有量，防止过多的杂质对储水罐及引水管内造成堵塞，从而大幅度提高了储水罐及引水管的使用寿命，进而延长了该混凝土泵清洗废水回收装置整体的使用寿命。
2、本实用新型通过推移杆与移动轮的配合，能够使得该装置具有手持便携式使用的特点，有利于该混凝土泵清洗废水回收装置灵活性地使用，在减震块的使用下，能够降低储水罐内在进行废水过滤时产生的震动，防止过多的震动对储水罐产生机械磨损，从而进一步延长该混凝土泵清洗废水回收装置整体的使用寿命。
