申请日2016.11.03
公开(公告)日2017.03.22
IPC分类号B01D29/58
摘要
本发明公开了一种去除水中无氧呼吸生物是污水过滤网，包括底板、第一金属网体和第二金属网体，所述第二金属网体的顶部设有安装板，且安装板的两侧均延伸至第二金属网体的外侧，所述安装板的两侧均设有第一凹槽，且两个凹槽相互靠近的一侧内壁上均设有第一固定圆孔，所述第一固定圆孔的内壁上固定有固定圆筒，且两个固定圆筒的相互远离的一端均设有第二固定圆孔，所述第二固定圆孔的内壁上滑动连接有固定杆，所述两个固定杆相互靠近的一端均设有垫板，且垫板的周边与固定圆筒的内壁滑动连接。本发明的内部设有生物膜层，
使得污水过滤网对水中的无氧呼吸生物具有较好的滤除效果，且污水过滤网便于对内部的第二金属和生物膜层进行清理。
权利要求书

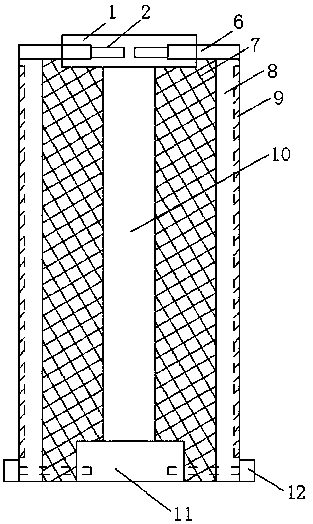

1.一种去除水中无氧呼吸生物是污水过滤网，包括底板(11)、第一金属网体(9)和第二金属网体(10)，其特征在于，所述第二金属网体(10)的顶部设有安装板(1)，且安装板(1)的两侧均延伸至第二金属网体(10)的外侧，所述安装板(1)的两侧均设有第一凹槽，且两个凹槽相互靠近的一侧内壁上均设有第一固定圆孔，所述第一固定圆孔的内壁上固定有固定圆筒(2)，且两个固定圆筒(2)的相互远离的一端均设有第二固定圆孔，所述第二固定圆孔的内壁上滑动连接有固定杆(5)，所述两个固定杆(5)相互靠近的一端均设有垫板(4)，且垫板(4)的周边与固定圆筒(2)的内壁滑动连接，所述垫板(4)远离固定杆(5)的一侧设有压缩弹簧(3)，且压缩弹簧(3)远离垫板(4)的一端固定安装在两个固定圆筒相互靠近的一侧内壁上，所述固定杆(5)的另一端设有滑动板(6)，且滑动板(6)的周边分别与凹槽的内壁滑动连接，两个滑动板(6)的底部均设有安装框架(8)，且两个安装框架(8)分别位于两个滑动板(6)相互远离的一侧，所述安装框架(8)和第二金属网体(10)之间设有生物膜层(7)，且生物膜层(7)的两侧分别与第二金属网体(10)和安装框架(8)相接触，所述安装框架(8)远离生物膜层(7)的一侧设有矩形孔，且矩形孔的内部设有第一金属网体(9)，所述第一金属网体(9)的周边和矩形孔的内壁相连接，且第一金属网体(9)靠近生物膜层(7)的一侧设有多孔层，所述多孔层固定在矩形孔的内壁上，且多孔层远离第一金属网体(9)的一侧和生物膜层(7)相接触。
2.根据权利要求1所述的一种去除水中无氧呼吸生物是污水过滤网，其特征在于，所述第二金属网体(10)的底部设有底板(11)，且底板(11)的两侧分别与生物膜层(7)相接触。
3.根据权利要求1所述的一种去除水中无氧呼吸生物是污水过滤网，其特征在于，所述矩形孔的下方设有两个螺杆(12)，且两个螺杆(12)分别位于安装框架(8)的两侧，所述安装框架(8)通过螺杆(12)固定在底板(11)上。
4.根据权利要求1所述的一种去除水中无氧呼吸生物是污水过滤网，其特征在于，所述第一金属网体(9)的网口比第二金属网体(10)的网口大。
5.根据权利要求1所述的一种去除水中无氧呼吸生物是污水过滤网，其特征在于，所述生物膜层(7)为高分子聚丙烯材料制成的中空纤维膜，且生物膜层(7)可以对污水中的无氧呼吸生物进行滤除。
6.根据权利要求1所述的一种去除水中无氧呼吸生物是污水过滤网，其特征在于，所述多孔层内部的设有多个通孔，且通孔的形状不同。
说明书
一种去除水中无氧呼吸生物是污水过滤网
技术领域
本发明涉及污水过滤网技术领域，尤其涉及一种去除水中无氧呼吸生物是污水过滤网。
背景技术
污水过滤网简称滤网，是由不同网目的金属丝网或者合成纤维加工而成，其作用是过滤污水，污水过滤网具有耐酸、耐碱、耐温、耐磨等性能，污水过滤网分为纺织纤维过滤网和金属过滤网，现有的污水过滤网对污水中的无氧呼吸生物的滤除效果差，且污水过滤网内部不便于清理。
发明内容
基于背景技术存在的技术问题，本发明提出了一种去除水中无氧呼吸生物是污水过滤网。
本发明提出的一种去除水中无氧呼吸生物是污水过滤网，包括底板、第一金属网体和第二金属网体，所述第二金属网体的顶部设有安装板，且安装板的两侧均延伸至第二金属网体的外侧，所述安装板的两侧均设有第一凹槽，且两个凹槽相互靠近的一侧内壁上均设有第一固定圆孔，所述第一固定圆孔的内壁上固定有固定圆筒，且两个固定圆筒的相互远离的一端均设有第二固定圆孔，所述第二固定圆孔的内壁上滑动连接有固定杆，所述两个固定杆相互靠近的一端均设有垫板，且垫板的周边与固定圆筒的内壁滑动连接，所述垫板远离固定杆的一侧设有压缩弹簧，且压缩弹簧远离垫板的一端固定安装在两个固定圆筒相互靠近的一侧内壁上，所述固定杆的另一端设有滑动板，且滑动板的周边分别与凹槽的内壁滑动连接，两个滑动板的底部均设有安装框架，且两个安装框架分别位于两个滑动板相互远离的一侧，所述安装框架和第二金属网体之间设有生物膜层，且生物膜层的两侧分别与第二金属网体和安装框架相接触，所述安装框架远离生物膜层的一侧设有矩形孔，且矩形孔的内部设有第一金属网体，所述第一金属网体的周边和矩形孔的内壁相连接，且第一金属网体靠近生物膜层的一侧设有多孔层，所述多孔层固定在矩形孔的内壁上，且多孔层远离第一金属网体的一侧和生物膜层相接触。
优选地，所述第二金属网体的底部设有底板，且底板的两侧分别与生物膜层相接触。
优选地，所述矩形孔的下方设有两个螺杆，且两个螺杆分别位于安装框架的两侧，所述安装框架通过螺杆固定在底板上。
优选地，所述第一金属网体的网口比第二金属网体的网口大。
优选地，所述生物膜层为高分子聚丙烯材料制成的中空纤维膜，且生物膜层可以对污水中的无氧呼吸生物进行滤除。
优选地，所述多孔层内部的设有多个通孔，且通孔的形状不同。
本发明的有益效果：
1、通过生物膜层，可以对污水中的无氧呼吸生物进行滤除，使得污水过滤网对水中的无氧呼吸生物具有较好的滤除效果;
2、通过螺杆，安装框架可以固定安装在底板上;
3、通过多孔层，使得经过第一金属网体过滤后的污水具有一定的缓冲效果;
4、通过固定圆筒、压缩弹簧、固定杆和凹槽相配合，拉动滑动板，使得滑动板在凹槽的内壁上进行滑动，同时滑动板可以带动固定杆上的垫板在固定圆筒的内壁上进行滑动，垫板对压缩弹簧进行拉伸，便于工作人员对生物膜层进行拆卸，进而便于工作人员对第二金属网体和生物膜层进行清理;
本发明的内部设有生物膜层，使得污水过滤网对水中的无氧呼吸生物具有较好的滤除效果，且污水过滤网便于对内部的第二金属和生物膜层进行清理。
