申请日2016.12.20
公开(公告)日2017.07.04
IPC分类号C02F11/14; C02F11/12; C02F11/04
摘要
本实用新型公开了一种造纸污泥净化回收利用装置，其包括污泥收集池、稀释池、絮凝剂制备池、过滤池、真空压滤机、砂滤池、生物发酵堆肥池，絮凝剂制备池的池内设有一对正负电极，所述正负电极的表面均具有石墨烯涂层，所述正负电极分别与电源的正负极连接，所述絮凝剂制备池的池口壁上设有聚合硫酸铁投料口及聚合氯化铁投料口。本实用新型将造纸污泥转化为多样资源，制成絮凝剂和肥料，在制成絮凝剂的过程中，产生的大颗粒胶体为絮凝剂，而小颗粒物质则可用于通过生物发酵后作为肥料，一举两得，提高了资源利用率。

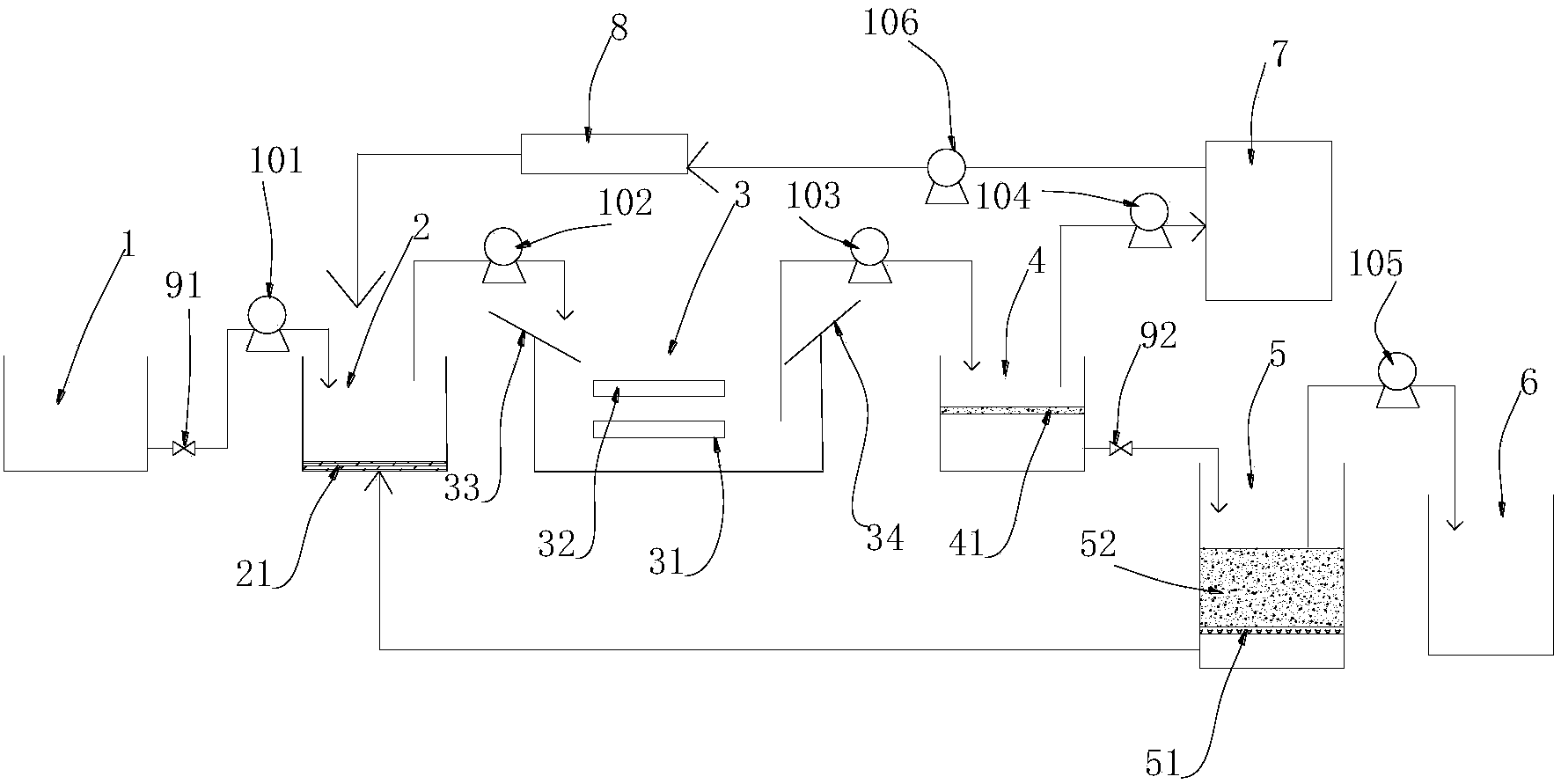

摘要附图
权利要求书
1.造纸污泥净化回收利用装置，其特征在于包括，
污泥收集池：用于收集造纸过程中产生的各种污泥;
稀释池：用于对收集到的污泥进行稀释，所述稀释池的底部设有曝气管网，所述曝气管网开设有曝气孔;
絮凝剂制备池，接收稀释的稀释污泥，絮凝剂制备池中设有一对正负电极，所述正负电极的表面均具有石墨烯涂层，所述正负电极分别与电源的正负极连接，所述絮凝剂制备池的池口壁上设有聚合硫酸铁投料口及聚合氯化铁投料口;
过滤池，用于过滤分离絮凝剂制备池的絮凝胶体和污水，所述过滤池的池内设有筛网过滤层;
真空压滤机，收集过滤池中的絮凝胶体进行真空压滤，得到絮凝剂和污水，污水通过一污水净化系统净化后输送给稀释池;
砂滤池：收集过滤池处理后的污水进行砂滤，所述砂滤池设有砂滤层，所述砂滤层包括滤板、设在滤板上的砂料层，所述滤板上均匀分布有微滤孔，过滤池所产生的污水通过砂滤池再一次过滤后，微小胶体物质被截留在砂料层上，而产生的污水通过所述污水净化系统净化后输送给稀释池;
生物发酵堆肥池：收集砂滤池产生的微小胶体物质进行生物发酵，生产肥料。
2.如权利要求1所述的造纸污泥净化回收利用装置，其特征在于：所述曝气管网与外部进气管连通。
3.如权利要求1所述的造纸污泥净化回收利用装置，其特征在于：所述稀释池内设有搅拌器。
4.如权利要求1所述的造纸污泥净化回收利用装置，其特征在于：所述聚合硫酸铁投料口及聚合氯化铁投料口均为圆柱管，且所述圆柱管向下倾斜。
5.如权利要求1所述的造纸污泥净化回收利用装置，其特征在于：所述筛网过滤层的目数为300目。
6.如权利要求1所述的造纸污泥净化回收利用装置，其特征在于：所述砂料层的高度为砂滤池高度的1/3至1/4。
说明书
造纸污泥净化回收利用装置
技术领域
本实用新型涉及造纸污泥处理技术，具体涉及一种造纸污泥净化回收利用装置。
背景技术
造纸污泥是造纸过程中和污水处理过程中产生的大量的废渣和污泥，按照生产过程与来源分为脱墨污泥、初级污泥、二次污泥和混合污泥这四种类型。造纸过程中产生的污泥如不进行妥善处理，将会产生严重的二次污染。目前，大多数造纸企业都是采取用污泥脱水机脱干外运填埋的方式，通过脱水设备将污泥压干或浓缩，然后找地方填埋，填埋的污泥，存在着环境污染和安全方面的隐患。从另一角度看，造纸过程中的污泥，含有木质素、纤维素、半纤维素，尤其是木质素的含量较大，如果能够将这些物质回收利用，不但可以解决环境污染问题，还能节能资源，为企业增加收入。
现有对污泥的回收利用的研究较多，有采用造纸污泥堆肥制成肥料使用的，有将造纸污泥制成填料的，也有将污泥制成建筑材料以及利用污泥焚烧发电等。虽然现有对造纸污泥的回收利用有较多种资源化方式，但现有的回收利用技术存在资源化程度不高，如资源化方式单一，资源化过程中将污泥转化为目标资源的效率不高。
实用新型内容
本实用新型的目的在于克服上述现有技术的缺陷，提供一种造纸污泥净化回收利用装置，利用该装置能够充分回收利用污泥中的资源物质，资源转化率高且多样化。
为实现上述目的，本实用新型采用如下技术方案：
造纸污泥净化回收利用装置，其包括，
污泥收集池：用于收集造纸过程中产生的各种污泥;
稀释池：用于对收集到的污泥进行稀释，所述稀释池的底部设有曝气管网，所述曝气管网开设有曝气孔;
絮凝剂制备池，接收稀释的稀释污泥，絮凝剂制备池中设有一对正负电极，所述正负电极的表面均具有石墨烯涂层，所述正负电极分别与电源的正负极连接，所述絮凝剂制备池的池口壁上设有聚合硫酸铁投料口及聚合氯化铁投料口;
过滤池，用于过滤分离絮凝剂制备池的絮凝胶体和污水，所述过滤池的池内设有筛网过滤层;
真空压滤机，收集过滤池中的絮凝胶体进行真空压滤，得到絮凝剂和污水，污水通过一污水净化系统净化后输送给稀释池;
砂滤池：收集过滤池处理后的污水进行砂滤，所述砂滤池设有砂滤层，所述砂滤层包括滤板、设在滤板上的砂料层，所述滤板上均匀分布有微滤孔，过滤池所产生的污水通过砂滤池再一次过滤后，微小胶体物质被截留在砂料层上，而产生的污水通过所述污水净化系统净化后输送给稀释池;
生物发酵堆肥池：收集砂滤池产生的微小胶体物质进行生物发酵，生产肥料。
优选地，所述曝气管网与外部进气管连通。
优选地，所述稀释池内设有搅拌器。
优选地，所述聚合硫酸铁投料口及聚合氯化铁投料口均为圆柱管，且所述圆柱管向下倾斜。
优选地，所述筛网过滤层的目数为200目。
优选地，所述砂料层的高度为砂滤池高度的1/3至1/4。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型将造纸污泥转化为多样资源，制成絮凝剂和肥料，在制成絮凝剂的过程中，产生的大颗粒胶体为絮凝剂，而小颗粒物质则可用于通过生物发酵后作为肥料，一举两得，提高了资源利用率。
2、本实用新型的絮凝剂制备池设置了表面为石墨烯层的正负电极，在体系中，可以吸引活性铁离子在表面聚集，离子强度增大，胶体间的排斥力减小，胶体之间凝聚，胶体更容易聚集，也提高了资源化转化率。
