申请日2016.12.17
公开(公告)日2017.08.08
IPC分类号G01N1/10
摘要
本实用新型一种污水处理池下地下水取样装置公开了一种结构简单，能够提高地下水取样效率的装置。其特征在于固定管的一端通过连接环置于外套筒上，且和外套筒内的空腔相连通，固定管和连接环之间置有多个加强肋板，动力套筒套置于固定管的另一端上，外套筒的外壁上置有螺纹，中空钻头置于外套筒上，中空管置于外套筒内，且和中空钻头相连通，中空管的外壁和外套筒的内壁之间置有空腔，活塞置于中空钻头内，活塞上开有环形槽，密封环置于环形槽内，连接杆的一端置于活塞上，另一端依次穿过中空管和固定管置于动力套筒内，连接套套置于连接杆的另一端上，连接杆和固定管之间置有导向套。

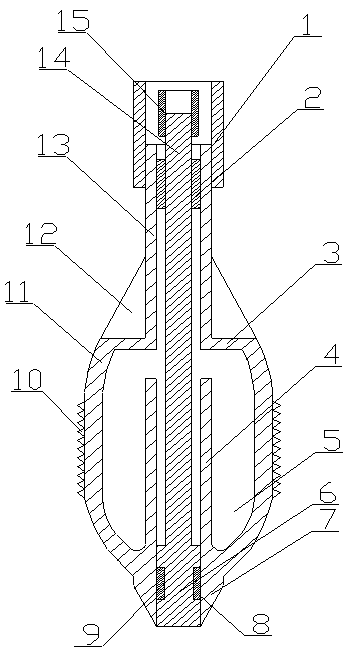

摘要附图
权利要求书
1.一种污水处理池下地下水取样装置，其特征是：由主体装置和取样装置组成，主体装置由动力套筒、连接环、螺纹、外套筒、加强肋板和固定管组成，固定管的一端通过连接环置于外套筒上，且和外套筒内的空腔相连通，所述固定管和连接环之间置有多个加强肋板，动力套筒套置于固定管的另一端上，所述外套筒的外壁上置有螺纹，取样装置由导向套、中空管、空腔、活塞、中空钻头、密封环、环形槽、连接杆和连接套组成，中空钻头置于外套筒上，中空管置于外套筒内，且和中空钻头相连通，中空管的外壁和外套筒的内壁之间置有空腔，活塞置于中空钻头内，活塞上开有环形槽，密封环置于环形槽内，连接杆的一端置于活塞上，另一端依次穿过中空管和固定管置于动力套筒内，连接套套置于连接杆的另一端上，连接杆和固定管之间置有导向套。
说明书
一种污水处理池下地下水取样装置
技术领域
本实用新型一种污水处理池下地下水取样装置，涉及一种对污水处理池下的地下水进行取样的装置，属于环境检测仪器领域，特别涉及一种结构简单，能够提高地下水取样效率的装置。
背景技术
目前，污水处理池经过长时间的使用后，污水处理池的池底和池壁会开裂，导致污水处理池中的污水不断向地面下渗，长时间下去，会对污水处理池下的地下水造成污染，所以，需要对污水处理池下的地下水进行检测，以及时作出判断对污水处理池进行修缮，现有的采用水泵通过管道对地下水进行采样的方法，需要预先在地面上打孔，然后再将管道深入到孔中进行取样，增加了工作的内容，费时费力，也降低了地下水取样的效率，并且这种取样方法需要配套各种系统使用，结构复杂，且成本较大，也浪费了大量的能源。
发明内容
为了改善上述情况，本实用新型一种污水处理池下地下水取样装置提供了一种结构简单，能够提高地下水取样效率的装置。结构简单，方便实用。
本实用新型一种污水处理池下地下水取样装置是这样实现的：本实用新型一种污水处理池下地下水取样装置由主体装置和取样装置组成，主体装置由动力套筒、连接环、螺纹、外套筒、加强肋板和固定管组成，固定管的一端通过连接环置于外套筒上，且和外套筒内的空腔相连通，所述固定管和连接环之间置有多个加强肋板，动力套筒套置于固定管的另一端上，所述外套筒的外壁上置有螺纹，取样装置由导向套、中空管、空腔、活塞、中空钻头、密封环、环形槽、连接杆和连接套组成，中空钻头置于外套筒上，中空管置于外套筒内，且和中空钻头相连通，中空管的外壁和外套筒的内壁之间置有空腔，活塞置于中空钻头内，活塞上开有环形槽，密封环置于环形槽内，连接杆的一端置于活塞上，另一端依次穿过中空管和固定管置于动力套筒内，连接套套置于连接杆的另一端上，连接杆和固定管之间置有导向套。
使用时，首先将中空钻头垂直于污水处理池下的地面放置，将外部的动力装置和动力套筒连接，将连接套和外部的延长杆连接，外部的动力装置工作，外部的动力装置带动动力套筒转动，动力套筒带动固定管转动，固定管通过连接环带动外套筒转动，外套筒带动外壁上的螺纹旋转，从而带动中空钻头旋进地面深处，此时，外部的延长杆跟随中空钻头不断延长，使活塞始终保持在中空钻头内，当中空钻头到达地下一定深度，存在地下水的位置后，向上拉动外部的延长杆，外部的延长杆通过连接套带动连接杆沿着导向套向上移动，连接杆带动活塞向上移动，直至移动至固定管内，此时，污水处理池下的地下水通过中空钻头进入到中空管内，当中空管内盛满地下水后，中空管内的地下水流进空腔内，所述密封环的设计，能够对中空钻头进行密封，防止中空钻头内进入杂质，所述加强肋板的设计，能够加强固定管和连接环之间的强度，达到有效对污水处理池下的地下水进行取样的目的。
有益效果。
一、结构简单，方便实用。
二、成本低廉，易于推广。
三、能够提高对污水处理池下的地下水进行取样的效率。
