申请日2016.10.25
公开(公告)日2017.07.28
IPC分类号B01D25/21; C02F11/12
摘要
本实用新型公开了一种具有防腐蚀特性的污泥脱水板框压滤机，包括进水口，所述进水口下方固定连接有加速装置，所述加速装置包括进水管、固定板和支撑座，所述加速装置两端固定连接有挡板，所述挡板下方设置有滤板，所述滤板上方安装有转轮，所述滤板和转轮之间通过连接杆固定连接，所述滤板下方设置有滤泥板，所述滤泥板下方安装有滤框，所述滤框两端设置有卡扣，所述压滤机外壳与挡板和滤板固定连接，所述压滤机外壳下方固定连接有出水口，所述出水口下方设置有底座，所述底座包括废水箱和滑动槽。该具有防腐蚀特性的污泥脱水板框压滤机通过设置有一系列结构，可以防污泥的腐蚀，整体结构简单，具有实际应用价值。

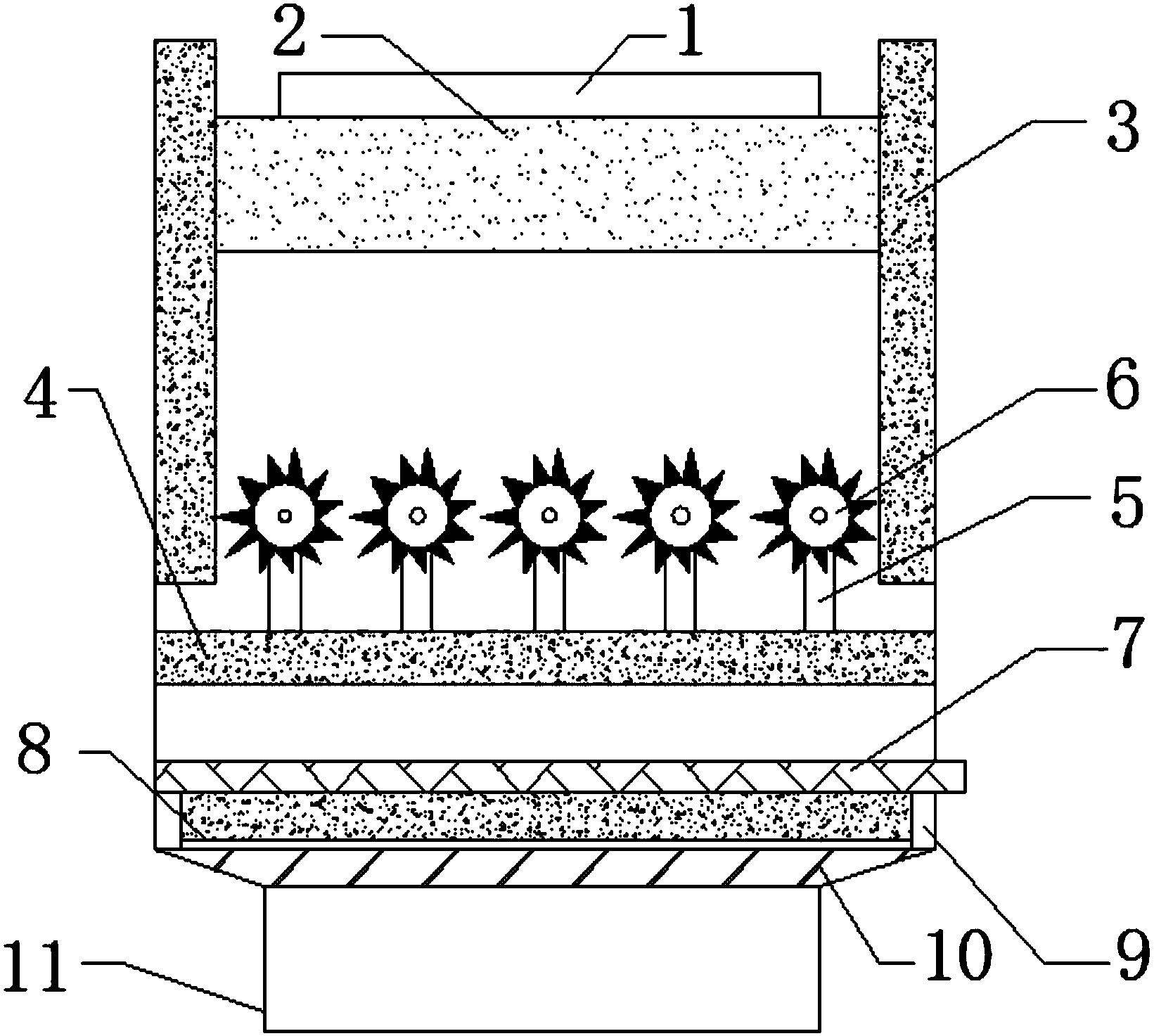

摘要附图
权利要求书
1.一种具有防腐蚀特性的污泥脱水板框压滤机，包括进水口(1)，其特征在于：所述进水口(1)下方固定连接有加速装置(2)，所述加速装置(2)包括进水管(21)、固定板(22)和支撑座(23)，所述两个进水管(21)之间通过固定板(22)固定连接，所述进水管(21)设置在支撑座(23)之间，所述支撑座(23)的进水管(21)与支撑座(23)固定连接，所述加速装置(2)两端固定连接有挡板(3)，所述挡板(3)下方设置有滤板(4)，所述滤板(4)上方安装有外部有锯齿的转轮(6)，所述滤板(4)和转轮(6)之间通过连接杆(5)可动连接，所述滤板(4)下方设置有可移动的滤泥板(7)，所述滤泥板(7)下方安装有滤框(8)，所述滤框(8)两端设置有与压滤机外壳固定连接的卡扣(9)，所述压滤机外壳与挡板(3)和滤板(4)固定连接，所述压滤机外壳下方固定连接有出水口(10)，所述出水口(10)下方设置有底座(11)，所述出水口(10)一部分延伸至底座(11)内部，所述底座(11)包括废水箱(112)和滑动槽(111)，所述废水箱(112)与出水口(10)的底部光滑接触，所述废水箱(112)位于滑动槽(111)内侧，所述进水口(1)、挡板(3)、滤板(4)、出水口(10)和废水箱(112)与污泥接触的表面附着有聚四氟衬。
2.根据权利要求1所述的一种具有防腐蚀特性的污泥脱水板框压滤机，其特征在于：所述进水管(21)至少设置有5个，所述固定板(22)至少设置有4个。
3.根据权利要求1所述的一种具有防腐蚀特性的污泥脱水板框压滤机，其特征在于：所述转轮(6)至少设置有5个，所述转轮(6)的锯齿为衬聚四氟锯齿。
4.根据权利要求1所述的一种具有防腐蚀特性的污泥脱水板框压滤机，其特征在于：所述滤泥板(7)延伸出压滤机外壳3-5cm。
5.根据权利要求1所述的一种具有防腐蚀特性的污泥脱水板框压滤机，其特征在于：所述滑动槽(111)与出水口(10)固定连接或表面光滑接触。
说明书
一种具有防腐蚀特性的污泥脱水板框压滤机
技术领域
本实用新型属于污泥脱水板框压滤机技术领域，具体涉及一种具有防腐蚀特性的污泥脱水板框压滤机。
背景技术
板框压滤机是工业生产中的实现固体，液体分离的一种设备，应用于化工、陶瓷、石油、医药、食品、冶炼等行业。也适用于工业过滤污水处理;液压式为机、电、液一体式。采用液设备压压紧，手动机械锁紧保压。操作维护方便，运行安全可靠。板框压滤机的工作原理：用于固体和液体的分离。压滤机过滤后的泥饼有更高的含固率和优良的分离效果。固液分离的基本原理是：混合液流经过滤介质(滤布)，固体停留在滤布上，并逐渐在滤布上堆积形成过滤泥饼。而滤液部分则渗透过滤布，成为不含固体的清液。目前金属部件的腐蚀，减少了压滤机工作的效率和寿命，所以防腐蚀的板框压滤机急需进一步的发展。
实用新型内容
本实用新型的目的在于提供一种具有防腐蚀特性的污泥脱水板框压滤机，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种具有防腐蚀特性的污泥脱水板框压滤机，包括进水口，所述进水口下方固定连接有加速装置，所述加速装置包括进水管、固定板和支撑座，所述两个进水管之间通过固定板固定连接，所述进水管设置在支撑座之间，所述接触支撑座的进水管与支撑座固定连接，所述加速装置两端固定连接有挡板，所述挡板下方设置有滤板，所述滤板上方安装有外部有锯齿的转轮，所述滤板和转轮之间通过连接杆可动连接，所述滤板下方设置有可移动的滤泥板，所述滤泥板下方安装有滤框，所述滤框两端设置有与压滤机外壳固定连接的卡扣，所述压滤机外壳与挡板和滤板固定连接，所述压滤机外壳下方固定连接有出水口，所述出水口下方设置有底座，所述出水口一部分延伸至底座内部，所述底座包括废水箱和滑动槽，所述废水箱与出水口的底部光滑接触，所述废水箱位于滑动槽内侧，所述进水口、挡板、滤板、出水口和废水箱与污泥接触的表面附着有聚四氟衬。
优选的，所述进水管至少设置有5个，所述固定板至少设置有4个。
优选的，所述转轮至少设置有5个，所述转轮的锯齿为衬聚四氟锯齿。
优选的，所述滤泥板延伸出压滤机外壳3-5cm。
优选的，所述滑动槽与出水口固定连接或表面光滑接触。
本实用新型的技术效果和优点：该具有防腐蚀特性的污泥脱水板框压滤机，通过设置加速装置的进水管，可以给污泥进行压力加速，使污泥脱水更快，通过设置有滤泥板，可以方便快速地进行清理，增加使用寿命，通过设置有转轮，可以使污泥中块状物体破碎，防止在压滤机其他部位造成堵塞，进水口、挡板、滤板、出水口和废水箱与污泥接触的表面附着有聚四氟衬，可以提高压滤机的防腐蚀能力;该具有防腐蚀特性的污泥脱水板框压滤机通过设置有一系列结构，可以防污泥的腐蚀，整体结构简单，具有实际应用价值
