申请日2016.11.03
公开(公告)日2017.08.29
IPC分类号C02F3/30; C02F3/34
摘要
本实用新型涉及一种波纹玻璃钢污水处理一体化设备，属于污水处理设备领域。包括主池体，在池体上开设检查清掏口及通气孔,在主池体两端分别安装有进水管及排水管，在主池体内部设置三块隔板将主池体的内腔依次划分为厌氧池、缺氧池、好氧池及沉淀池，在厌氧池、缺氧池及好氧池内设有带厌氧悬浮填料的填料隔网;在缺氧池和好氧池内设有曝气器及搅拌器，由曝气系统控制曝气器向池内间歇供氧;由污水处理系统控制搅拌器进行转动提高池内的固液态污物充分进行微生物反应。本实用新型提供一种能延长粪水污物在池体内的停留时间和进一步处理污水的设备;保障污水处理彻底，提高了污水处理效率且便于清理及维护的一种波纹玻璃钢污水处理一体化设备。
权利要求书

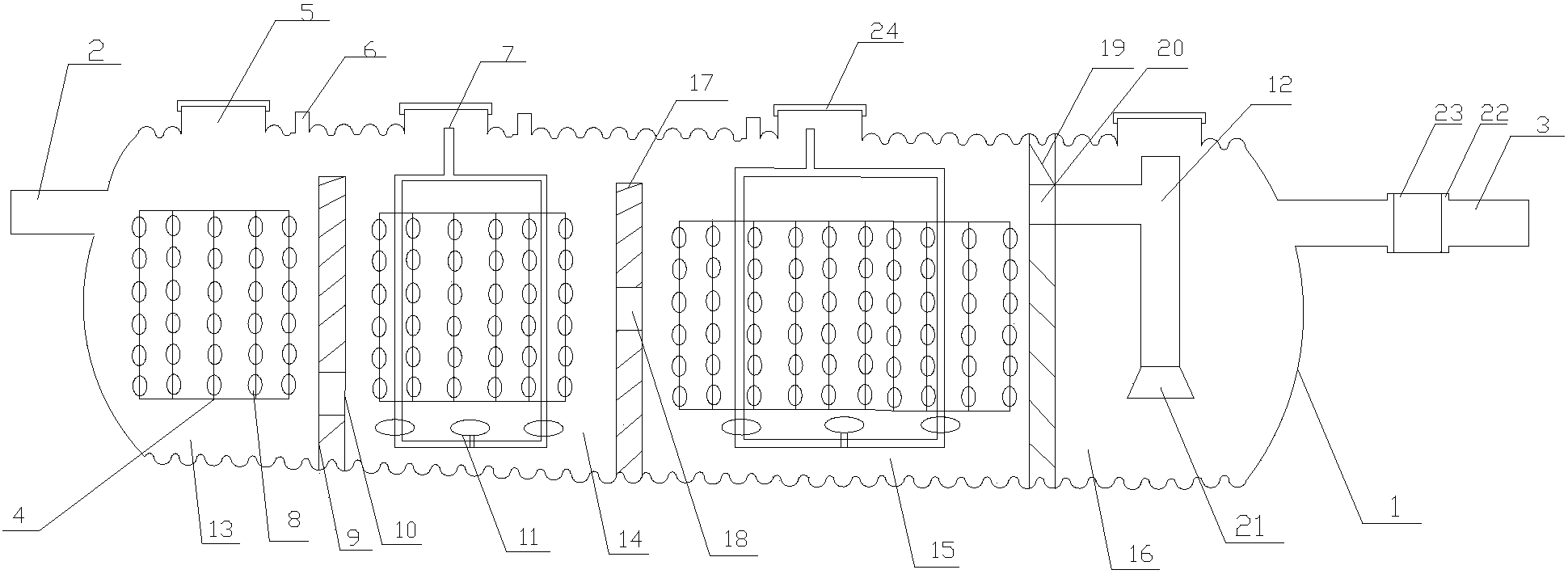

1.一种波纹玻璃钢污水处理一体化设备，包括主池体(1)，在所述主池体(1)上方开设有检查清掏口(5)及通气孔(6),在所述主池体(1)两端分别安装有进水管(2)及排水管(3)，在所述主池体(1)内部竖直设置有相互平行的隔板一(9)、隔板二(17)和隔板三(19),所述隔板一(9)、隔板二(17)和隔板三(19)将所述主池体(1)的内腔根据污水流动的方向依次划分为厌氧池(13)、缺氧池(14)、好氧池(15)及沉淀池(16)，所述隔板一(9)上设有导流孔一(10)，所述隔板二(17)上设有导流孔二(18)，所述隔板三(19)上设有导流孔三(20)，其特征在于：所述厌氧池(13)、缺氧池(14)及好氧池(15)内设有填料隔网(4)，所述填料隔网(4)上设有若干厌氧悬浮填料(8);所述缺氧池(14)和好氧池(15)内设有曝气器(7);所述曝气器(7)的下方设有若干搅拌器(11)。
2.根据权利要求1所述的一种波纹玻璃钢污水处理一体化设备，其特征在于：所述曝气器(7)由污水处理系统中的曝气系统控制向所述缺氧池(14)和好氧池(15)内间歇供氧;所述搅拌器(11)由污水处理系统控制转动，促进所述缺氧池(14)和好氧池(15)内的固液态污物充分进行微生物反应。
3.根据权利要求1所述的一种波纹玻璃钢污水处理一体化设备，其特征在于：所述导流孔一(10)的水平位置低于所述导流孔二(18)的水平位置,所述导流孔二(18)的水平位置低于所述导流孔三(20)的水平位置。
4.根据权利要求1所述的一种波纹玻璃钢污水处理一体化设备，其特征在于：还包括过液管(12),所述过液管(12)为直角弯管，所述过液管(12)分为水平段和竖直段，竖直段设置在所述主池体(1)的沉淀池(16)的内部，竖直段的下端出口为喇叭状的过液管出水口(21)，竖直段的上端与水平段的一端贯通连接，水平段的另一端固定嵌设在所述隔板三(19)的导流孔三(20)上;所述过液管出水口(21)的水平位置低于所述排水管(3)的水平位置。
5.根据权利要求1所述的一种波纹玻璃钢污水处理一体化设备，其特征在于：所述的排水管(3)上设有内置过滤部(23)的排水管中段(22)，所述的排水管中段(22)内径大于排水管(3);所述的过滤部(23)为过滤海绵。
6.根据权利要求1所述的一种波纹玻璃钢污水处理一体化设备，其特征在于：所述检查清掏口(5)及通气孔(6)各有四个，分别设置在厌氧池(13)、缺氧池(14)、好氧池(15)及沉淀池(16)的顶部;所述检查清掏口(5)的上方设有可闭合的检查清掏口封盖(24)。
7.根据权利要求5所述的一种波纹玻璃钢污水处理一体化设备，其特征在于：所述检查清掏口封盖(24)设有透视窗，可在闭合的情况下观察所述主池体(1)内的情况。
8.根据权利要求1-6任一项所述的一种波纹玻璃钢污水处理一体化设备，其特征在于：所述主池体(1)为卧式圆筒状,所述主池体(1)的侧壁为波纹状结构，由玻璃钢整体制成。
说明书
一种波纹玻璃钢污水处理一体化设备
技术领域
本实用新型涉及一种污水处理设备，尤其涉及由玻璃钢制成的耐腐蚀、耐冲击的一种波纹玻璃钢污水处理一体化设备。
背景技术
在我国，化粪池是人民生活不可缺少的配套生活设施，几乎每一个建筑物都设有相应的化粪池设施。现今，由于玻璃钢化粪池结构紧凑，占地面积小，节约土地资源，缩短建设周期，提高了经济和社会效益而获得广泛推广。
目前，埋设于住宅小区或办公场所等处地面下的玻璃钢化粪池，其结构包括一水平罐体，罐体内竖直设置有相互平行的设有隔板孔的第一隔板和第二隔板，将罐体的内腔依次划分为相互连通的一级厌氧腔、二级厌氧腔和澄清腔，罐体的上部设有与一级厌氧腔、澄清腔分别相连通的进水管、出水管。
使用时，通过进水管，接收来自住宅小区或办公场所等处的粪水污物;粪水污物在一级厌氧腔、二级厌氧腔中进行厌氧发酵处理(一级厌氧腔和二级厌氧腔内可在使用前投入相应的厌氧菌);澄清腔中经过澄清得到的污水，由出水管进入城市管网。但粪水污物即使经过一级厌氧腔、二级厌氧腔和澄清腔的处理，难免还夹杂未能充分处理的污物，影响污水处理的效果。
实用新型内容
本实用新型的目的就是为了解决现有的玻璃钢化粪池存在的污水处理不充分的问题;且因为结构设计不合理造成化粪池内反应不完全，导致污水流出的现象，而提供一种能延长粪水污物在池体内的停留时间和进一步处理污水的设备;保障污水处理彻底，提高了污水处理效率且便于清理及维护的一种波纹玻璃钢污水处理一体化设备。
本实用新型解决上述技术问题的技术方案如下：一种波纹玻璃钢污水处理一体化设备，包括主池体，在所述主池体上方开设有检查清掏口及通气孔,在所述主池体两端分别安装有进水管及排水管，在所述主池体内部竖直设置有相互平行的隔板一、隔板二和隔板三,所述隔板一、隔板二和隔板三将所述主池体的内腔根据污水流动的方向依次划分为厌氧池、缺氧池、好氧池及沉淀池，所述隔板一上设有导流孔一，所述隔板二上设有导流孔二，所述隔板三上设有导流孔三，所述厌氧池、缺氧池及好氧池内设有填料隔网，所述填料隔网上设有若干厌氧悬浮填料;所述缺氧池和好氧池内设有曝气器，所述曝气器的下方设有若干搅拌器。在所述厌氧池、缺氧池和好氧池中增设设有悬浮厌氧填料的填料隔网，促进池内各方位均匀的进行微生物反应;在所述缺氧池和好氧池中增设曝气器及搅拌器，是为了提高池内氧气浓度，促进池内污物进行微生物反应。
进一步：所述曝气器由污水处理系统中的曝气系统控制向所述缺氧池和好氧池内间歇供氧;所述搅拌器污水处理系统控制转动，促进所述缺氧池和好氧池内的固液态污物充分进行微生物反应。
进一步：所述导流孔一的水平位置低于所述导流孔二的水平位置,所述导流孔二的水平位置低于所述导流孔三的水平位置，是为了保障污水在池内与厌氧菌充分混合，降解反应后沉淀的上层水质稍好的污水流入下一阶段进行再次降解反应，防止下层沉淀物进入下一阶段，降低降解效果。
进一步：还包括过液管，所述过液管为直角弯管，所述过液管分为水平段和竖直段，竖直段设置在所述主池体的沉淀池的内部，竖直段的下端出口为喇叭状的过液管出水口，竖直段的上端与水平段的一端贯通连接，水平段的另一端固定嵌设在所述隔板三的导流孔三上，所述过液管出水口的水平位置低于所述排水管的水平位置。过液管采用直角弯管是为了避免出水时产生喷射，将过液管出水口的水平位置设置低于排水管的水平位置是为了防止沉淀池中的漂浮物直接排出，影响最终排出的水质。
进一步：所述的排水管上设有内置过滤部的排水管中段，所述的排水管中段内径大于排水管;所述的过滤部为过滤海绵。增设过滤部，过滤的材质也不限于过滤海绵，也可以是其他有过滤材质，如石墨、竹炭等，对待排出的水进行再次过滤，提高水质。
进一步：所述检查清掏口及通气孔各有四个，分别设置在厌氧池、缺氧池、好氧池及沉淀池的顶部;所述检查清掏口的上方设有可闭合的检查清掏口封盖。设置检查清掏口一方面是为了随时检查化粪池的污水处理情况，另一方面是当化粪池使用一段时间后，通过四个检查清掏口，可用抽粪车抽走主池体中的非液态沉积污物;且使用前可通过检查清掏口向厌氧池、缺氧池、好氧池内设置相应的厌氧菌，并随时检查厌氧池、缺氧池、好氧池及沉淀池的污水处理情况;设置通气孔防止池体内沼气浓度超标导致潜藏的安全事故;加设可闭合的检查清掏口封盖是为了在非清掏情况下，保障检查人员的人身安全及工作环境，防止意外情况发生。
进一步：所述检查清掏口封盖设有透视窗，可在闭合的情况下观察所述主池体内的情况，方便检查污水处理情况，改善工作人员检查环境及人身安全。
进一步：所述主池体为卧式圆筒状,所述主池体的侧壁为波纹状结构，由玻璃钢整体制成，采用波纹状结构设计，增强了主池体的耐冲击性能，采用玻璃钢整体制成，避免连接缺陷，导致主池体密封性不好，影响污水处理效果。
基于上述技术方案，本实用新型的有益效果是：
1、设计的四格式化粪池合理规划各格腔，充分利用化粪池有限空间，加设带隔网的厌氧填料、曝气管及搅拌器是为了提高池内氧气浓度，促进池内污物进行微生物反应，使各格腔均能够充分发挥各自的主要作用，使沉淀降解效果达到最佳，同时也可避免降解不充分等问题而发生堵塞问题，大大提升了实用性能。
2、通过结构设计保障化粪池降解效果，增设检查清掏口及可闭合的封盖为投射厌氧菌及随时监测污水污水处理情况，过液管采用直角弯管设计，保障出水水质，通过排水管上增设过滤部，对待排出的水进行再次过滤，提高出水的水质;
3、主池体的侧壁采用波纹状结构设计，增强了主池体的耐冲击性能，采用玻璃钢整体制成，避免连接缺陷，导致主池体密封性不好，影响污水处理效果。
