申请日2016.11.02
公开(公告)日2017.01.25
IPC分类号C02F9/08; C02F101/30; C02F103/30
摘要
本发明公开了一种印染污水污料的处理装置，包括格栅处理池、过滤箱、曝气处理箱、水池、射流器、臭氧发生器、释放器、水泵A、水泵B和水泵C，所述格栅处理池内设有格栅网，所述格栅网的左侧设有进水管，所述格栅网的右侧设有第一水管，所述第一水管与过滤箱连通，所述第一水管上设有水泵A，所述过滤箱的两侧内壁按照从左至右的顺序错位设置有若干个挡板，所述挡板靠近过滤箱内壁的一端均设有活性炭过滤网A，所述活性炭过滤网A与相邻的挡板和过滤箱内壁相抵，所述过滤箱远离格栅处理池的一侧通过第二水管与曝气处理箱的左侧连通。本发明中活性炭过滤网的利用率高，臭氧和紫外线能够氧化大分子有机物。
权利要求书
1.一种印染污水污料的处理装置，其特征在于：包括格栅处理池、过滤箱、曝气处理箱、水池、射流器、臭氧发生器、释放器、水泵A、水泵B和水泵C，所述格栅处理池内设有格栅网，所述格栅网的左侧设有进水管，所述格栅网的右侧设有第一水管，所述第一水管与过滤箱连通，所述第一水管上设有水泵A，所述过滤箱的两侧内壁按照从左至右的顺序错位设置有若干个挡板，所述挡板靠近过滤箱内壁的一端均设有活性炭过滤网A，所述活性炭过滤网A与相邻的挡板和过滤箱内壁相抵，所述过滤箱远离格栅处理池的一侧通过第二水管与曝气处理箱的左侧连通，所述第二水管上设有水泵B，所述曝气处理箱的中间区域设有隔板，所述隔板的高度低于曝气处理箱的高度，所述隔板的顶端与曝气处理箱的右侧壁之间设有倾斜的引流板，所述引流板上均匀分布有若干个排水孔，所述隔板与曝气处理箱的右侧壁之间等距分布有若干个活性炭过滤网B，所述活性炭过滤网B均位于引流板的下方，所述曝气处理箱的右侧底部与排水管连通，所述曝气处理箱的顶端卡接有透明箱盖，所述透明箱盖的顶端设有容纳腔，所述容纳腔内安装有紫外线灯，所述水池通过第三水管与射流器的进水端连通，所述第三水管上设有水泵C，所述第三水管靠近射流器的一端设有第一阀门，所述臭氧发生器通过输气管道与射流器的进气端连通，所述输气管道靠近射流器的一端设有第二阀门，所述隔板左侧的曝气处理箱底部设有释放器，所述射流器的出水端通过第四水管与曝气处理箱内的释放器连通，所述第四水管靠近曝气处理箱的一端设有第三阀门。
2.根据权利要求1所述的印染污水污料的处理装置，其特征在于：所述格栅网中栅条的间隙为5-10mm。
3.根据权利要求1所述的印染污水污料的处理装置，其特征在于：所述挡板的数量为8个。
4.根据权利要求1所述的印染污水污料的处理装置，其特征在于：所述活性炭过滤网B的数量为3个。
5.根据权利要求1所述的印染污水污料的处理装置，其特征在于：所述格栅处理池的底部设有固定槽，所述固定槽右上方的格栅处理池内壁设有固定凸起，所述格栅网的底部卡接在固定槽内，所述格栅网的顶端与固定凸起相抵。
6.根据权利要求1所述的印染污水污料的处理装置，其特征在于：所述活性炭过滤网B均通过角钢设置在隔板与曝气处理箱的右侧壁之间。
7.根据权利要求1所述的印染污水污料的处理装置，其特征在于：所述活性炭过滤网A的两侧与相邻的挡板或过滤箱内壁滑动连接。
8.根据权利要求1所述的印染污水污料的处理装置，其特征在于：所述曝气处理箱的底部设有排污口。
说明书
一种印染污水污料的处理装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种印染污水污料的处理装置。
背景技术
纺织印染企业中的废水中含有大量染助剂、纤维屑等，使废水呈现高色度、高浊度的特色，还有难以降解的有机物，传统处理印染废水的程序大都利用活性炭吸滤法，但是活性炭的设置方式不合理，利用率不高，并且单靠活性炭过滤，效果也差，远远达不到标准。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种印染污水污料的处理装置。
为了实现上述目的，本发明采用了如下技术方案：

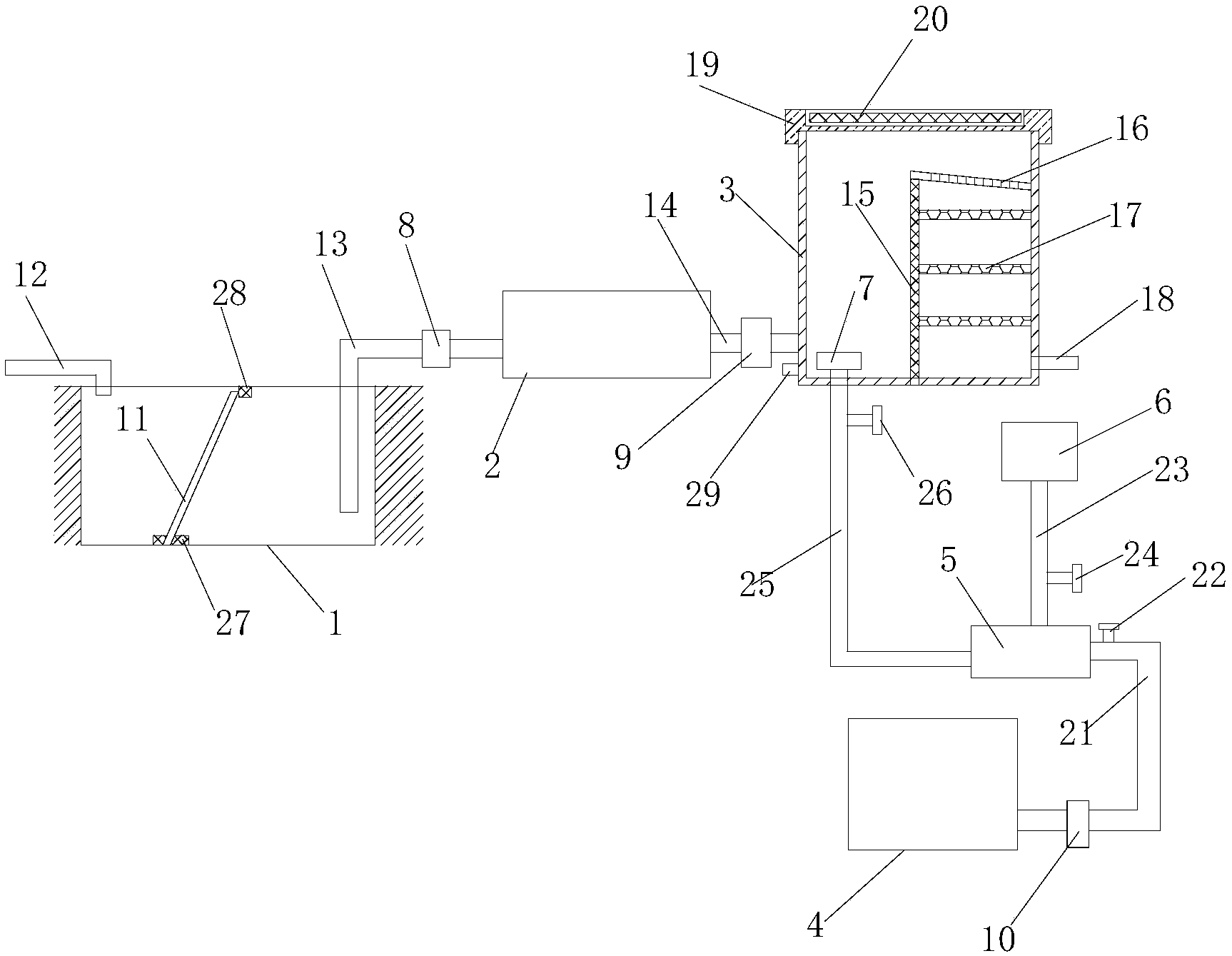

一种印染污水污料的处理装置，包括格栅处理池、过滤箱、曝气处理箱、水池、射流器、臭氧发生器、释放器、水泵A、水泵B和水泵C，所述格栅处理池内设有格栅网，所述格栅网的左侧设有进水管，所述格栅网的右侧设有第一水管，所述第一水管与过滤箱连通，所述第一水管上设有水泵A，所述过滤箱的两侧内壁按照从左至右的顺序错位设置有若干个挡板，所述挡板靠近过滤箱内壁的一端均设有活性炭过滤网A，所述活性炭过滤网A与相邻的挡板和过滤箱内壁相抵，所述过滤箱远离格栅处理池的一侧通过第二水管与曝气处理箱的左侧连通，所述第二水管上设有水泵B，所述曝气处理箱的中间区域设有隔板，所述隔板的高度低于曝气处理箱的高度，所述隔板的顶端与曝气处理箱的右侧壁之间设有倾斜的引流板，所述引流板上均匀分布有若干个排水孔，所述隔板与曝气处理箱的右侧壁之间等距分布有若干个活性炭过滤网B，所述活性炭过滤网B均位于引流板的下方，所述曝气处理箱的右侧底部与排水管连通，所述曝气处理箱的顶端卡接有透明箱盖，所述透明箱盖的顶端设有容纳腔，所述容纳腔内安装有紫外线灯，所述水池通过第三水管与射流器的进水端连通，所述第三水管上设有水泵C，所述第三水管靠近射流器的一端设有第一阀门，所述臭氧发生器通过输气管道与射流器的进气端连通，所述输气管道靠近射流器的一端设有第二阀门，所述隔板左侧的曝气处理箱底部设有释放器，所述射流器的出水端通过第四水管与曝气处理箱内的释放器连通，所述第四水管靠近曝气处理箱的一端设有第三阀门。
优选的，所述格栅网中栅条的间隙为5-10mm。
优选的，所述挡板的数量为8个。
优选的，所述活性炭过滤网B的数量为3个。
优选的，所述格栅处理池的底部设有固定槽，所述固定槽右上方的格栅处理池内壁设有固定凸起，所述格栅网的底部卡接在固定槽内，所述格栅网的顶端与固定凸起相抵。
优选的，所述活性炭过滤网B均通过角钢设置在隔板与曝气处理箱的右侧壁之间。
优选的，所述活性炭过滤网A的两侧与相邻的挡板或过滤箱内壁滑动连接。
优选的，所述曝气处理箱的底部设有排污口。
本发明中，格栅网可以对废水进行过滤，拦截较大的悬浮或漂浮的污染物，过滤箱可以使污水在箱内呈盘蛇状流动，多次经过活性炭过滤网A，过滤效果突出并且活性炭过滤网A可拆卸清洗方便，射流器将臭氧和水池中的水混合形成超饱和溶气水，超饱和溶气水经释放器释放可形成微气泡，微气泡可吸附小型悬浮物形成絮凝体，臭氧的强氧化性可以将大分子物质氧化，改变原有物质的分子结构和性能，将大分子有机物氧化成为小分子物质，活性炭过滤网B可效地吸附废水中难以生物降解的有机物以及絮凝体，在臭氧的基础上紫外线能够进一步提高催化氧化效果，整个曝气处理箱通过隔板分成两部分，左侧为曝气部分，实现臭氧氧化，当水超过隔板的高度时，从引流板的排水孔漏出，然后经过活性炭过滤网B过滤，增加了臭氧和紫外线氧化处理的时间，充分氧化后再经过活性炭过滤网B过滤，效果更加突出。
