申请日2016.11.22
公开(公告)日2017.07.18
IPC分类号C02F1/00; B01D24/08; B01D24/46
摘要
本实用新型公开了一种流化床污水过滤器，其技术方案的要点是包括有外箱，外箱内设有内衬件，在内衬件内设有装有污水的布水器，在布水器与内衬件之间装有用于过滤从布水器流出的污水的滤料，过滤后的污水经内衬件流至外箱，在滤料的上方设有用于将底部的滤料通过气提法提升冲洗以循环利用的冲洗装置，在冲洗装置上连有用于排出过滤后的水和用于排出冲洗滤料产生的污水的排水装置。过滤后的水流至外箱然后被清水出水管排出，其中有部分水通过回流管回流至冲洗筒用于冲洗提升上来的滤料，将其清洗干净，然后滤料落下循环使用，冲洗筒内的污水通过排污管流出另外收集处理，该污水处理器及其处理方法可以实现滤料的循环再利用，节省了滤料的用量。
权利要求书

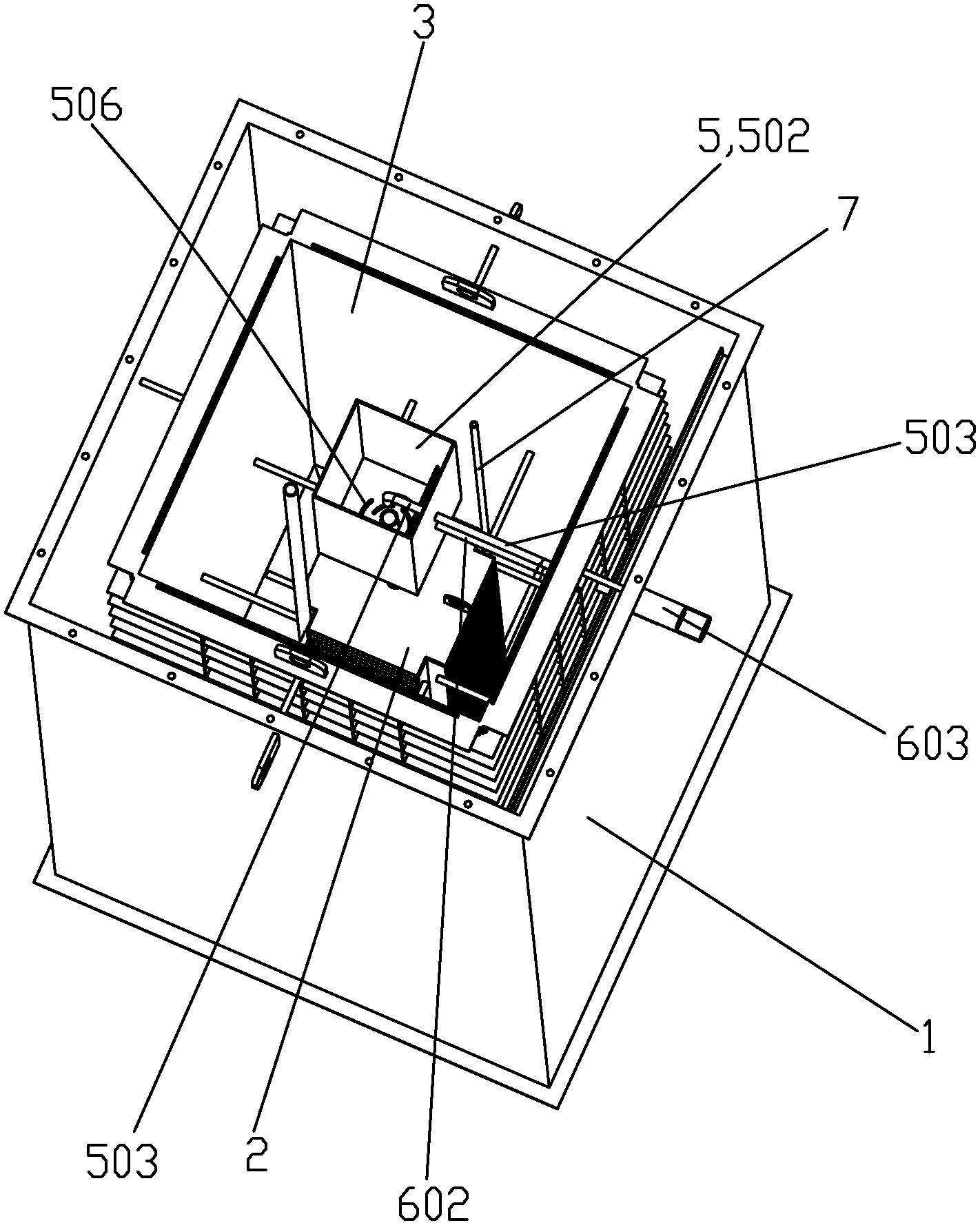

1.一种流化床污水过滤器，其特征在于：包括有外箱(1)，外箱(1)内设有内衬件(3)，在内衬件(3)内设有装有污水的布水器(2)，在布水器(2)与内衬件(3)之间装有用于过滤从布水器(2)流出的污水的滤料(4)，过滤后的污水经内衬件(3)流至外箱(1)，在滤料(4)的上方设有用于将底部的滤料(4)通过汽提法提升冲洗以循环利用的冲洗装置(5)，在冲洗装置(5)上连有用于排出过滤后的水和用于排出从污水中分离出的悬浮污染物的排水装置(6)。
2.根据权利要求1所述的流化床污水过滤器，其特征在于：所述冲洗装置(5)包括有用于将底部滤料(4)提升的气提管(501)，在滤料(4)的上方设有用于将提升上来的滤料(4)进行冲洗的冲洗筒(502)，在冲洗筒(502)侧壁还设有将过滤后的水部分回流至冲洗筒(502)以冲洗筒内滤料(4)的回流管(503)，在所述冲洗筒(502)底板上设有多个将冲洗好的滤料(4)掉下以循环使用的底孔(506)。
3.根据权利要求2所述的流化床污水过滤器，其特征在于：所述排水装置(6)包括有设在所述外箱(1)侧壁且位于所述回流管(503)的上方用于排出过滤后的水的清水出水管(601)，在所述冲洗筒(502)侧壁且位于回流管(503)的下方设有用于将冲洗筒(502)内的污水排出的排污管(602)。
4.根据权利要求2所述的流化床污水过滤器，其特征在于：所述气提管(501)一端设在所述滤料(4)底部，另一端穿过所述布 水器(2)并伸入至所述冲洗筒(502)内，所述气提管(501)下管口呈倒锥形;在气提管(501)下管口设有用于将底部所述滤料(4)吹入气提管(501)的气管(504)。
5.根据权利要求3所述的流化床污水过滤器，其特征在于：在所述冲洗筒(502)内壁设有用于分离所述悬浮污染物以便从所述排污管(602)排出的内隔板(505);所述排污管(602)一端伸入所述冲洗筒(502)另一端从所述外箱(1)穿出。
6.根据权利要求2所述的流化床污水过滤器，其特征在于：所述布水器(2)上设有多个供污水流出至所述滤料(4)进行过滤的布水孔(201);在所述布水器(2)外围设有污水进水管(7)。
7.根据权利要求2所述的流化床污水过滤器，其特征在于：在所述外箱(1)内壁设有外隔板(603)，所述回流管(503)穿过所述的外隔板(603)。
8.根据权利要求2所述的流化床污水过滤器，其特征在于：所述内衬件(3)底部呈锥形，所述内衬件(3)上设有防止所述滤料(4)流失的滤网(8)。
9.根据权利要求3所述的流化床污水过滤器，其特征在于：所述滤料(4)为河沙或类沙粒状物，所述回流管(503)的管径大于所述排污管(602)的管径。
说明书
一种流化床污水过滤器
【技术领域】
本实用新型涉及一种流化床污水过滤器。
【背景技术】
随着我国经济的快速增长，城市化进程加快，农村生活水平的不断提高以及农村畜禽养殖、水产养殖和农副产品加工等产业的发展，村镇的生活污水、废水产生量与日剧增。而这些污水大部分未经任何处理就近直排放河道、湖泊，使得水体污染严重越来越严重，民众要求对此加强控制与治理的呼声越来越高。在此背景下，在此背景下，我国“十二五”规划中提出了建设社会主义新农村的重大历史任务，并明确了“生产发展、生活宽裕、乡风文明、村容整洁、管理民主”的建设目标。而加强农村生活污水的处理，是村容整治的组成部分，也是社会主义新农村建设的重要内容，也是农村人居环境改善需要解决的迫切问题。
而处理污水的第一步就是要过滤掉污水的固体污染物，然后就是过滤其中的悬浮污染物。现有的处理污水中悬浮污染物的做法通常是将污水流过大量的沙粒来过滤，且过滤后的沙粒不进行处理直接换掉，这样将造成污染物的转移。
本实用新型就是基于这种情况作出的。
【实用新型内容】
本实用新型目的是克服了现有技术的不足，提供一种能够边冲洗边过滤以循环使用滤料的流化床污水过滤器。
本实用新型是通过以下技术方案实现的：
一种流化床污水过滤器，其特征在于：包括有外箱1，外箱1内设有内衬件3，在内衬件3内设有装有污水的布水器2，在布水器2与内衬件3之间装有用于过滤从布水器2流出的污水的滤料4，过滤后的污水经内衬件3流至外箱1，在滤料4的上方设有用于将底部的滤料4通过气提法提升冲洗以循环利用的冲洗装置5，在冲洗装置5上连有用于排出过滤后的水和用于排出冲洗滤料4产生的污水的排水装置6。
如上所述的流化床污水过滤器，其特征在于：所述冲洗装置5包括有用于将底部滤料4提升的气提管501，在滤料4的上方设有用于将提升上来的滤料4进行冲洗的冲洗筒502，在冲洗筒502侧壁还设有将过滤后的水部分回流至冲洗筒502以冲洗筒内滤料4的回流管503，在所述冲洗筒502底板上设有多个将冲洗好的滤料4掉下以循环使用的底孔506。
如上所述的流化床污水过滤器，其特征在于：所述排水装置6包括有设在所述外箱1侧壁且位于所述回流管503的上方用于排出过滤后的水的清水出水管601，在所述冲洗筒502侧壁且位于回流管503的下方设有用于将冲洗筒502内的污水排出的排污管602。
如上所述的流化床污水过滤器，其特征在于：所述气提管501一端设在所述滤料4底部，另一端穿过所述布水器2并伸入至所述冲洗筒502内，所述气提管501下管口呈倒锥形;在气提管501下管口设有用于将底部所述滤料4吹入气提管501的气管504。
如上所述的流化床污水过滤器，其特征在于：在所述冲洗筒502内壁设有用于分离筒内污水以便从所述排污管602排出的内隔板505;所述排污管602一端伸入所述冲洗筒502另一端从所述外箱1穿出。
如上所述的流化床污水过滤器，其特征在于：所述布水器2上设有多个供污水流出至所述滤料4进行过滤的布水孔201;在所述布水器2外围设有污水进水管7。
如上所述的流化床污水过滤器，其特征在于：在所述外箱1内壁设有外隔板603，所述回流管503穿过所述的外隔板603。
如上所述的流化床污水过滤器，其特征在于：所述内衬件3底部呈锥形，所述内衬件3上设有防止所述滤料4流失的滤网8。
如上所述的流化床污水过滤器，其特征在于：所述滤料4为河沙或类沙粒状物，所述回流管503的管径大于所述排污管602的管径。
与现有技术相比，本实用新型有如下优点：
1、本实用新型的流化床污水过滤器在污水被滤料过滤后，过滤后的水流至外箱然后被清水出水管排出，其中有部分清水通过回流管回流至冲洗筒用于冲洗提升上来的滤料，将其清洗干净，然后滤料落下循环使用，冲洗筒内的污水通过排污管流出另外收集处理，该污水处理器及其处理方法可以实现滤料的循环再利用，因此大大节省了滤料的使用量，是一种环保可持续的污水处理方法。
2、本实用新型过滤采用流化床工艺，边反洗边过滤，自动化程度高。
