申请日2016.11.22
公开(公告)日2017.06.16
IPC分类号C02F9/02
摘要

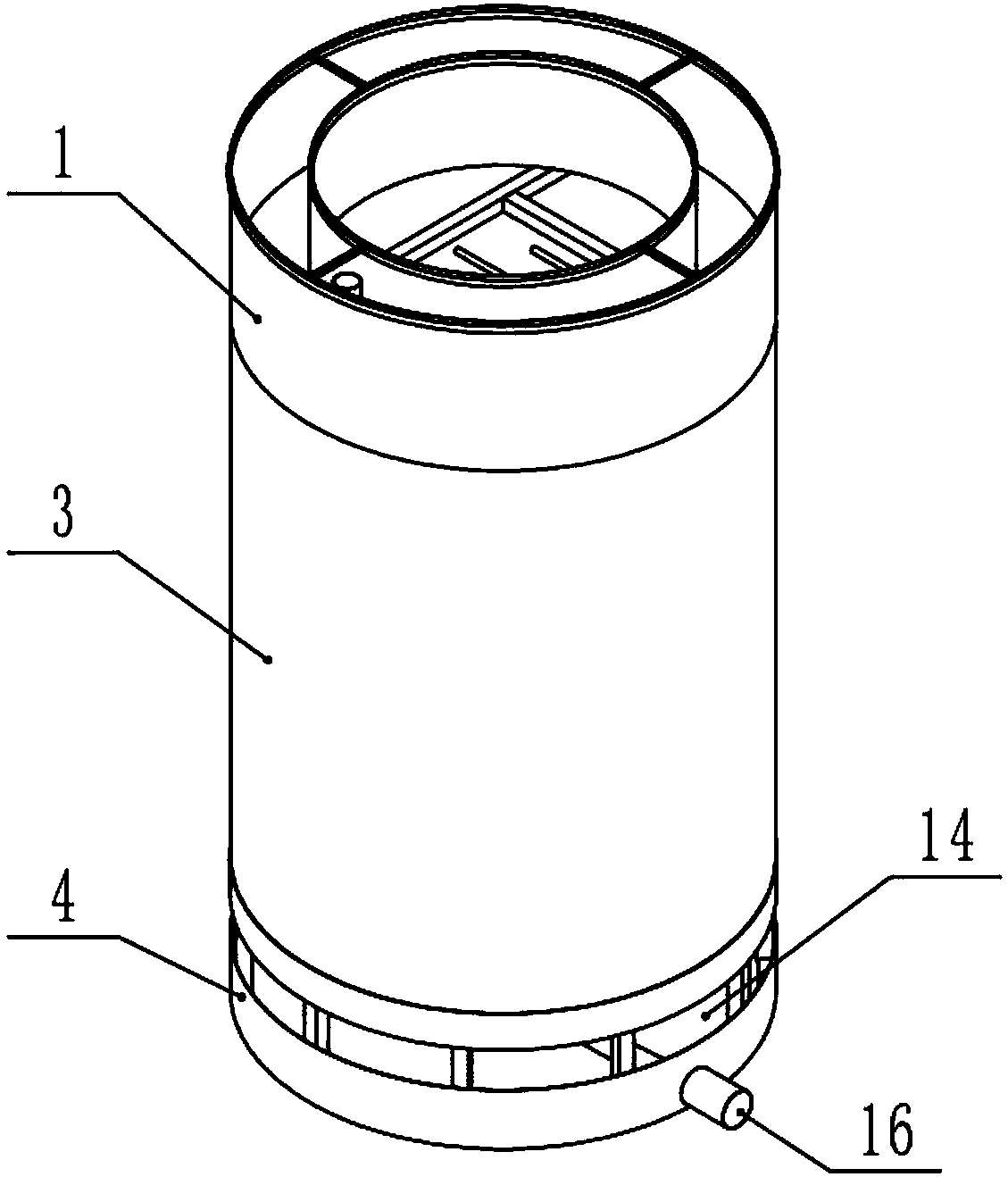

本实用新型涉及一种低能耗、高效污水处理用生物脉冲池，包括从上至下依次设置的高位水箱、分水器、池体和底座，所述高位水箱为箱体结构，所述分水器包括总管、连接管和分水管组，所述总管设置在高位水箱内，所述分水管组设置在池体内，总管的上端面低于高位水箱的上平面，总管的下端穿透高位水箱通过连接管与分水管组相连接，所述分水管组由多根纵横交错设置的管子构成，管子上排布有出水孔。其能使从高位水箱流下的污水进入分水管组，并且分散均匀流出，均匀渗透到生活污水处理层，经生活污水处理层中的陶粒处理后，可有效吸附、分解生活污水中的悬浮物和杂质，然后经砂石层过滤后进入积水盘。
权利要求书
1.一种低能耗、高效 著录项目 全文文本 全文图像 CN206255912U[中文] CN206255912U[英文] 发明名称 --- 一种低能耗、高效污水处理用生物脉冲池 申请号CN201621253227.8 申请日2016.11.22 公开(公告)号CN206255912U 公开(公告)日2017.06.16 IPC分类号C02F9/02 申请(专利权)人苏州邦源环境科技有限公司; 发明人陈鹤忠;郭海宁; 优先权号 优先权日 申请人地址江苏省苏州市张家港市锦丰镇杨锦公路苏州邦源环境科技有限公司; 申请人邮编215625; CPC分类号 摘要 翻译 本实用新型涉及一种低能耗、高效污水处理用生物脉冲池，包括从上至下依次设置的高位水箱、分水器、池体和底座，所述高位水箱为箱体结构，所述分水器包括总管、连接管和分水管组，所述总管设置在高位水箱内，所述分水管组设置在池体内，总管的上端面低于高位水箱的上平面，总管的下端穿透高位水箱通过连接管与分水管组相连接，所述分水管组由多根纵横交错设置的管子构成，管子上排布有出水孔。其能使从高位水箱流下的污水进入分水管组，并且分散均匀流出，均匀渗透到生活污水处理层，经生活污水处理层中的陶粒处理后，可有效吸附、分解生活污水中的悬浮物和杂质，然后经砂石层过滤后进入积水盘。 摘要附图 摘要 翻译 摘要附图 CN206255912U[中文] 权利要求书 1.一种低能耗、高效污水处理用生物脉冲池，包括从上至下依次设置的高位水箱、分水器、池体和底座，其特征在于：所述高位水箱为箱体结构，所述分水器包括总管、连接管和分水管组，所述总管设置在高位水箱内，所述分水管组设置在池体内，总管的上端面低于高位水箱的上平面，总管的下端穿透高位水箱通过连接管与分水管组相连接，所述分水管组由多根纵横交错设置的管子构成，管子上排布有出水孔;所述池体为筒形结构，其内从上至下依次设置有生活污水处理层和砾石层;所述底座为架体结构，其顶部设有承托板，承托板上设有过水孔，底座的外壁设置有进气口，其底部设置有积水盘，积水盘的一侧设置有出水口。 2.如权利要求1所述的一种低能耗、高效污水处理用生物脉冲池，其特征在于：所述分水管组的结构包括一根横管和多根纵管，纵管相互平行排列设置在横管的两侧，并且以横管相对称，每根纵管的一端与横管相连通，纵管的另一端堵头，横管的中部与连接管相连接，纵管上排布有出水孔。 3.如权利要求1或2所述的一种低能耗、高效污水处理用生物脉冲池，其特征在于：所述分水管组的底面与池体中生物污水处理层的上端面之间的距离为100～150mm。 4.如权利要求1或2所述的一种低能耗、高效污水处理用生物脉冲池，其特征在于：所述生活污水处理层的高度不小于2200mm。 5.如权利要求1或2所述的一种低能耗、高效污水处理用生物脉冲池，其特征在于：所述砾石层的高度为100～150mm。 6.如权利要求1或2所述的一种低能耗、高效污水处理用生物脉冲池，其特征在于：所述池体的池壁为隔层结构，其中设置有螺旋状的加强筋。 7.根据权利要求1或2所述的一种低能耗、高效污水处理用生物脉冲池，其特征在于：所述积水盘为下凹型结构，其中设置有一条凹槽，凹槽至积水盘的中心沿至出水口。 8.根据权利要求1或2所述的一种低能耗、高效污水处理用生物脉冲池，其特征在于：所述生活污水处理层为陶粒。 说明书 一种低能耗、高效污水处理用生物脉冲池 【技术领域】 本实用新型涉及到一种用于对生活污水进行清洁处理的低能耗、高效污水处理用生物脉冲池。 【背景技术】 目前生物处理是污水处理的主要方法，可以分为活性污泥法和生物膜法。活性污泥法由于技术成熟，设备可靠，在大型污水处理中得以广泛应用，但在中小型污水处理方面存在运行不稳定的问题，且能耗较高。生物膜法的主要形式有：生物过滤、生物转盘和生物接触氧化法等，多用于中小型污水处理。生物过滤方法由于处理效率高、维护管理方便、运行费用低等特点，在小型污水处理中应用较为普遍。虽然生物过滤方法炭氧化和硝化效果良好，但易于堵塞和生长池蝇，产生臭味。 【实用新型内容】 为解决上述问题，本实用新型的目的在于提供一种结构简单，又能有效进行污水处理的低能耗、高效污水处理用生物脉冲池。 为实现上述目的，本实用新型采取的技术方案为：一种低能耗、高效污水处理用生物脉冲池，包括从上至下依次设置的高位水箱、分水器、池体和底座，所述高位水箱为箱体结构，所述分水器包括总管、连接管和分水管组，所述总管设置在高位水箱内，所述分水管组设置在池体内，总管的上端面低于高位水箱的上平面，总管的下端穿透高位水箱通过连接管与分水管组相连接，所述分水管组由多根纵横交错设置的管子构成，管子上排布有出水孔;所述池体为筒形结构，其内从上至下依次设置有生活污水处理层和砾石层;所述底座为架体结构，其顶部设有承托板，承托板上设有过水孔，底座的外壁设置有进气口，其底部设置有积水盘，积水盘的一侧设置有出水口。 本实用新型中的一种低能耗、高效污水处理用生物脉冲池进一步设置为：所述分水管组的结构包括一根横管和多根纵管，纵管相互平行排列设置在横管的两侧，并且以横管相对称，每根纵管的一端与横管相连通，纵管的另一端堵头，横管的中部与连接管相连接，纵管上排布有出水孔。 本实用新型中的一种低能耗、高效污水处理用生物脉冲池进一步设置为：所述分水管组的底面与池体中生物污水处理层的上端面之间的距离为100～150mm。 本实用新型中的一种低能耗、高效污水处理用生物脉冲池进一步设置为：所述生活污水处理层的高度不小于2200mm。 本实用新型中的一种低能耗、高效污水处理用生物脉冲池进一步设置为：所述砾石层的高度为100～150mm。 本实用新型中的一种低能耗、高效污水处理用生物脉冲池进一步设置为：所述池体的池壁为隔层结构，其中设置有螺旋状的加强筋。 本实用新型中的一种低能耗、高效污水处理用生物脉冲池进一步设置为：所述积水盘为下凹型结构，其中设置有一条凹槽，凹槽至积水盘的中心沿至出水口。 本实用新型中的一种低能耗、高效污水处理用生物脉冲池进一步设置为：所述生活污水处理层为陶粒。 与现有技术相比，本实用新型具有如下有益效果：上述的一种低能耗、高效污水处理用生物脉冲池，其结构简单、成本低廉、维护管理方便，其采用分水器的结构，使从高位水箱流下的污水进入分水管组，并且分散均匀流出，均匀渗透到生活污水处理层，经生活污水处理层中的陶粒处理后，可有效吸附、分解生活污水中的悬浮物和杂质，然后经砂石层过滤后进入积水盘。 处理用生物脉冲池，包括从上至下依次设置的高位水箱、分水器、池体和底座，其特征在于：所述高位水箱为箱体结构，所述分水器包括总管、连接管和分水管组，所述总管设置在高位水箱内，所述分水管组设置在池体内，总管的上端面低于高位水箱的上平面，总管的下端穿透高位水箱通过连接管与分水管组相连接，所述分水管组由多根纵横交错设置的管子构成，管子上排布有出水孔;所述池体为筒形结构，其内从上至下依次设置有生活污水处理层和砾石层;所述底座为架体结构，其顶部设有承托板，承托板上设有过水孔，底座的外壁设置有进气口，其底部设置有积水盘，积水盘的一侧设置有出水口。
2.如权利要求1所述的一种低能耗、高效污水处理用生物脉冲池，其特征在于：所述分水管组的结构包括一根横管和多根纵管，纵管相互平行排列设置在横管的两侧，并且以横管相对称，每根纵管的一端与横管相连通，纵管的另一端堵头，横管的中部与连接管相连接，纵管上排布有出水孔。
3.如权利要求1或2所述的一种低能耗、高效污水处理用生物脉冲池，其特征在于：所述分水管组的底面与池体中生物污水处理层的上端面之间的距离为100～150mm。
4.如权利要求1或2所述的一种低能耗、高效污水处理用生物脉冲池，其特征在于：所述生活污水处理层的高度不小于2200mm。
5.如权利要求1或2所述的一种低能耗、高效污水处理用生物脉冲池，其特征在于：所述砾石层的高度为100～150mm。
6.如权利要求1或2所述的一种低能耗、高效污水处理用生物脉冲池，其特征在于：所述池体的池壁为隔层结构，其中设置有螺旋状的加强筋。
7.根据权利要求1或2所述的一种低能耗、高效污水处理用生物脉冲池，其特征在于：所述积水盘为下凹型结构，其中设置有一条凹槽，凹槽至积水盘的中心沿至出水口。
8.根据权利要求1或2所述的一种低能耗、高效污水处理用生物脉冲池，其特征在于：所述生活污水处理层为陶粒。
说明书
一种低能耗、高效污水处理用生物脉冲池
【技术领域】
本实用新型涉及到一种用于对生活污水进行清洁处理的低能耗、高效污水处理用生物脉冲池。
【背景技术】
目前生物处理是污水处理的主要方法，可以分为活性污泥法和生物膜法。活性污泥法由于技术成熟，设备可靠，在大型污水处理中得以广泛应用，但在中小型污水处理方面存在运行不稳定的问题，且能耗较高。生物膜法的主要形式有：生物过滤、生物转盘和生物接触氧化法等，多用于中小型污水处理。生物过滤方法由于处理效率高、维护管理方便、运行费用低等特点，在小型污水处理中应用较为普遍。虽然生物过滤方法炭氧化和硝化效果良好，但易于堵塞和生长池蝇，产生臭味。
【实用新型内容】
为解决上述问题，本实用新型的目的在于提供一种结构简单，又能有效进行污水处理的低能耗、高效污水处理用生物脉冲池。
为实现上述目的，本实用新型采取的技术方案为：一种低能耗、高效污水处理用生物脉冲池，包括从上至下依次设置的高位水箱、分水器、池体和底座，所述高位水箱为箱体结构，所述分水器包括总管、连接管和分水管组，所述总管设置在高位水箱内，所述分水管组设置在池体内，总管的上端面低于高位水箱的上平面，总管的下端穿透高位水箱通过连接管与分水管组相连接，所述分水管组由多根纵横交错设置的管子构成，管子上排布有出水孔;所述池体为筒形结构，其内从上至下依次设置有生活污水处理层和砾石层;所述底座为架体结构，其顶部设有承托板，承托板上设有过水孔，底座的外壁设置有进气口，其底部设置有积水盘，积水盘的一侧设置有出水口。
本实用新型中的一种低能耗、高效污水处理用生物脉冲池进一步设置为：所述分水管组的结构包括一根横管和多根纵管，纵管相互平行排列设置在横管的两侧，并且以横管相对称，每根纵管的一端与横管相连通，纵管的另一端堵头，横管的中部与连接管相连接，纵管上排布有出水孔。
本实用新型中的一种低能耗、高效污水处理用生物脉冲池进一步设置为：所述分水管组的底面与池体中生物污水处理层的上端面之间的距离为100～150mm。
本实用新型中的一种低能耗、高效污水处理用生物脉冲池进一步设置为：所述生活污水处理层的高度不小于2200mm。
本实用新型中的一种低能耗、高效污水处理用生物脉冲池进一步设置为：所述砾石层的高度为100～150mm。
本实用新型中的一种低能耗、高效污水处理用生物脉冲池进一步设置为：所述池体的池壁为隔层结构，其中设置有螺旋状的加强筋。
本实用新型中的一种低能耗、高效污水处理用生物脉冲池进一步设置为：所述积水盘为下凹型结构，其中设置有一条凹槽，凹槽至积水盘的中心沿至出水口。
本实用新型中的一种低能耗、高效污水处理用生物脉冲池进一步设置为：所述生活污水处理层为陶粒。
与现有技术相比，本实用新型具有如下有益效果：上述的一种低能耗、高效污水处理用生物脉冲池，其结构简单、成本低廉、维护管理方便，其采用分水器的结构，使从高位水箱流下的污水进入分水管组，并且分散均匀流出，均匀渗透到生活污水处理层，经生活污水处理层中的陶粒处理后，可有效吸附、分解生活污水中的悬浮物和杂质，然后经砂石层过滤后进入积水盘。
