废水排放系统及方法

　　申请日2016.11.16

　　公开(公告)日2017.03.15

　　IPC分类号E03F1/00; E03F5/10; E03F3/02; E04G1/15

　　摘要

　　一种大型塑石假山施工废水排放系统及方法，包括一组喷浆平台及雨水管网，在其所在的山体底部设废水收集和沉降处置点：设一个或设两个废水收集器皿，各废水收集器皿安在喷浆平台旁或下方，各废水收集器皿顶部带有入水口，位于前或上的废水收集器皿的入水口与喷浆平台上的引水单元末端相接;在废水收集器皿底部设有安装地漏的排水孔，至少在地漏处设有一道滤网;一废水收集桶，置于废水收集器皿的下方;一排水接管，其上端口与位于设在后面或下方的废水收集器皿底部的排水孔相接，其下端口伸入废水收集桶口内，在排水接管上设有闸阀;一吸出管路，其头端伸入废水收集桶口内，其尾端接入雨水管网或指定外排污水井，在该吸出管路中设有用于抽取废水的水泵。

　　权利要求书

　　1.一种大型塑石假山施工废水排放系统，包括一组喷浆平台及雨水管网，其特征在于，在各喷浆平台上设有引水单元，在该引水单元周围设有围挡;在各喷浆平台的山体底部设置一个废水收集和沉降处置点;

　　在所述废水收集和沉降处置点上设有：

　　设一个废水收集器皿，或设两个前、后或上、下相互串接的废水收集器皿，所述的各废水收集器皿均安设在喷浆平台旁侧或下方，各废水收集器皿顶部带有入水口，所述位于前方或上面所设的废水收集器皿的入水口与喷浆平台上的引水单元末端相接;在废水收集器皿底部设有安装地漏的排水孔，至少在地漏处设有一道滤网;

　　一废水收集桶，置于基础地面上且位于所述后面或下方所设废水收集器皿的下方;

　　一排水接管，其上端口与位于设在后面或下方的废水收集器皿底部的排水孔相接，其下端口伸入废水收集桶口内，在该排水接管上设有闸阀;

　　一吸出管路，其头端伸入废水收集桶口内，其尾端接入雨水管网或指定外排污水井，在该吸出管路中设有用于抽取废水的水泵。

　　2.如权利要求1所述的大型塑石假山施工废水排放系统，其特征在于所述工作平台上的引水单元为以下形式中的一种：

　　1)工作平台上带有不大于3°的斜坡，该斜坡的低端作为引水单元的末端，与废水收集器皿顶部上开放口相接;

　　2)在工作平台上开设一组引水沟，各条引水沟的尾端口与废水收集器皿顶部上开放口相接。

　　3.如权利要求1或2所述的大型塑石假山施工废水排放系统，其特征在于：所述废水收集器皿内底边呈不大于5%的倾斜度，且低端近于所述的排水孔。

　　4.如权利要求1至3任一种所述的大型塑石假山施工废水排放系统，其特征在于至少具有如下结构形式之一：

　　1)在废水收集器皿的上开放口上封有一道滤网;

　　2)所述最终回收废水的设施为指定水道或污水井;

　　3)在所述废水收集桶下方放置用于隔离的油盘;

　　4)所述废水收集和沉降处置点周边设置防护栏杆，挂设警示牌;

　　5)所述排水接管采用PVC硬质管道，且在其下端口用滤布密封;

　　6)所述抽取废水的水泵采用虹吸式水泵。

　　5.一种大型塑石假山施工废水排放方法，其特征在于方法步骤如下：

　　①首先搭建如权利要求1至4中任一种所述的大型塑石假山施工废水排放系统，包括所述的废水排放系统及雨水排放管网，以对工程产生的废水进行汇集和中转;

　　②利用所述废水排放系统的地漏和滤网滤去汇集水流中携带的大粒径泥沙杂物;所述的大粒径尺寸为大于或等于0.3mm，滤网筛孔尺寸0.3mm、标准目数50目;

　　③将上述过滤后的废水导入废水收集桶中，进一步沉降废水中的泥沙含量;对流入废水收集桶内的污水做分类处理：

　　I)如为施工前期喷浆作业的废水，则在废水收集桶中按照规程进行定时间的沉淀，该规程沉淀的时间至少为30分钟;达标后的水通过吸出管路排入指定的最终回收废水的设施;

　　II)如为彩绘作业的废水或混有彩绘作业的废水，则利用泥沙悬浮颗粒沉淀方法，采用以下方式之一：

　　a)对低浓度的悬浮颗粒进行自由沉淀;其中，所述低浓度的浓度值小于50mg/L，沉淀时间不少于1小时;

　　b)对中浓度的悬浮颗粒通过加入絮凝剂进行悬浮颗粒处理，等待沉淀不少于3小时;完成沉淀后将水体悬浮物剥离;其中，所述中浓度的浓度值为50～500mg/L;

　　c)对高浓度悬浮颗粒进行拥挤沉淀，所述高浓度的浓度值大于500mg/L;

　　④将净化后的废水用吸出管路抽出以进行二次利用，或通过雨水排放管网外排;将沉淀在废水收集桶中的沉积残留物颗粒移除。

　　6.如权利要求5所述的施工废水排放方法，其特征在于：所述步骤④b)中，所述的絮凝剂采用无机絮凝剂，有机高分子絮凝剂及微生物絮凝剂。

　　7.如权利要求6所述的施工废水排放方法，其特征在于：所述无机絮凝剂采用聚合氯化铝;或采用有机高分子絮凝剂中的水溶性聚合物。

　　8.如权利要求5至7中所述的任一种施工废水排放方法，其特征在于：加入絮凝剂进行悬浮颗粒处理时，持续搅拌絮凝剂，搅拌速率为每分钟不少于12次。

　　说明书

　　一种大型塑石假山施工废水排放系统及方法

　　技术领域

　　本发明涉及一种用于大型塑石假山包装工程建筑中的废水排放设备及处理方法。

　　背景技术

　　在大型塑石假山包装工程建筑施工过程中，涉及大量砂浆喷涂、雕刻和主题彩绘等施工内容，作业过程中将会面临现场拌砂浆和携带泥沙的雨水、施工废水以及彩绘山体冲洗废水等外排难题，另外，施工过程中还会生产大量的冲洗喷浆机械冲洗水和彩绘施工的颜料、油漆废水。雨水、施工废水的主要污染物为可悬浮固体颗粒物;山体清洗和养护等用水，其中含油类物质或化学添加剂等，均会对水体造成突出影响。加之施工周期长，废水产量大等特点，使得施工场地废水的处理问题备受关注，成为实现项目“绿色施工”的主要障碍之一。

　　长期以来，我国建筑工程施工阶段未对施工废水收集和处理给予充足的重视，管理粗放，地表侵蚀、施工排水泥沙含量大的问题较突出。

　　发明内容

　　本发明的主要目的是提供一种大型塑石假山施工废水排放系统，利用其可以解决污水排放的难题，确保各施工作业面废水的全过程和全面收集。

　　为实现上述目的，本发明采取以下设计方案：

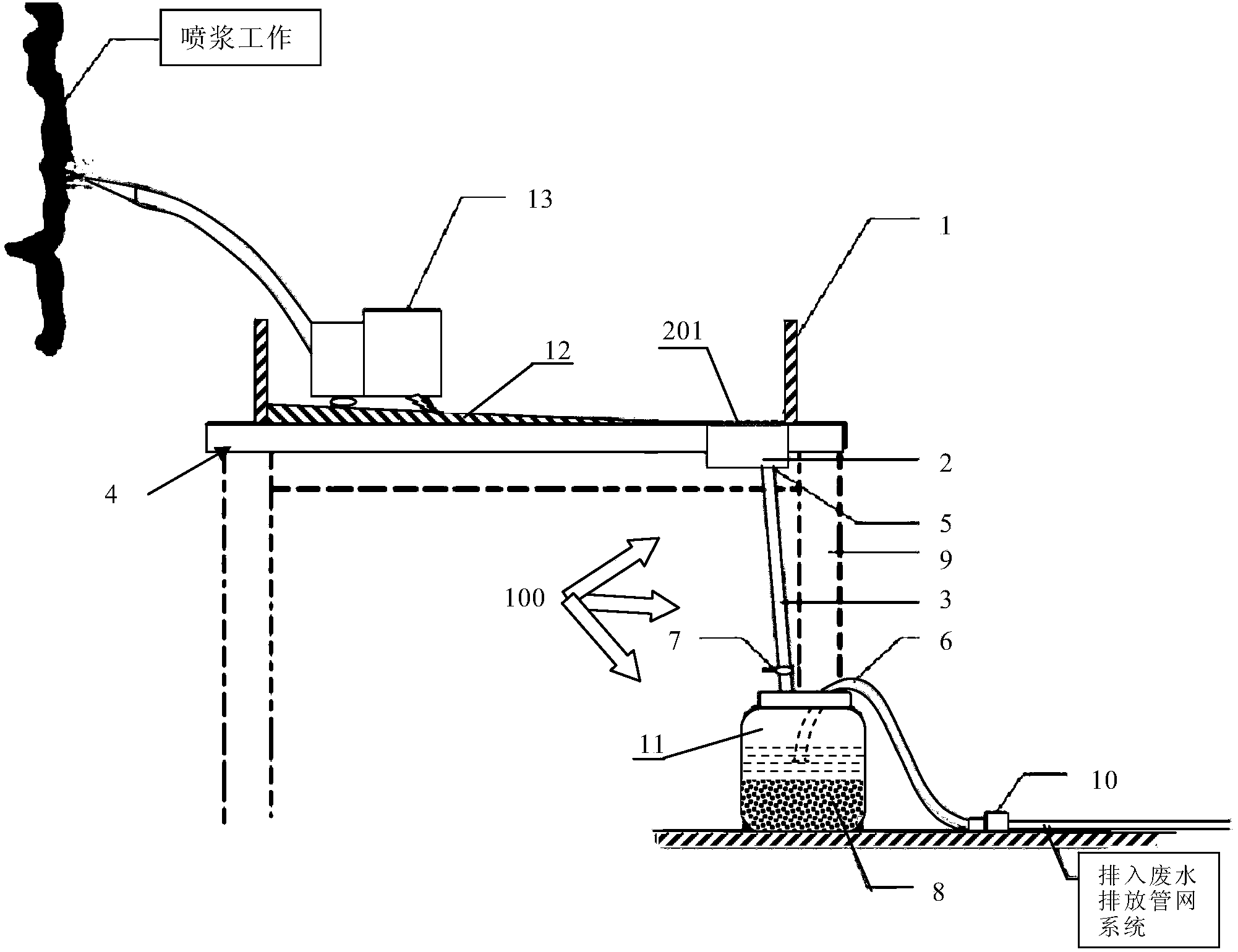

　　一种大型塑石假山施工废水排放系统，包括一组喷浆平台及雨水管网，在各喷浆平台上设有引水单元，在该引水单元周围设有围挡;在各喷浆平台的山体底部设置一个废水收集和沉降处置点;

　　在所述废水收集和沉降处置点上设有：

　　设一个废水收集器皿，或设两个前、后或上、下相互串接的废水收集器皿，所述的各废水收集器皿均安设在喷浆平台旁侧或下方，各废水收集器皿顶部带有入水口，所述位于前方或上面所设的废水收集器皿的入水口与喷浆平台上的引水单元末端相接;在废水收集器皿底部设有安装地漏的排水孔，至少在地漏处设有一道滤网;

　　一废水收集桶，置于基础地面上且位于所述后面或下方所设废水收集器皿的下方;

　　一排水接管，其上端口与位于设在后面或下方的废水收集器皿底部的排水孔相接，其下端口伸入废水收集桶口内，在该排水接管上设有闸阀;

　　一吸出管路，其头端伸入废水收集桶口内，其尾端接入雨水管网或指定外排污水井，在该吸出管路中设有用于抽取废水的水泵。

　　所述大型塑石假山施工废水排放系统中，所述工作平台上的引水单元为以下形式中的一种：

　　1)工作平台上带有不大于3°的斜坡，该斜坡的低端作为引水单元的末端，与废水收集器皿顶部上开放口相接;

　　2)在工作平台上开设一组引水沟，各条引水沟的尾端口与废水收集器皿顶部上开放口相接。

　　所述大型塑石假山施工废水排放系统中，所述废水收集器皿内底边呈不大于5%的倾斜度，且低端近于所述的排水孔。

　　在前述大型塑石假山施工废水排放系统中，至少还具有如下结构形式之一：

　　1)在废水收集器皿与废水收集桶之间增加一平台接水器皿;

　　2)所述最终回收废水的设施为指定水道或污水井;

　　3)在所述废水收集桶下方放置用于隔离的油盘;

　　4)所述废水收集和沉降处置点周边设置防护栏杆，挂设警示牌;

　　5)所述排水接管采用PVC硬质管道，且在其下端口用滤布密封;

　　6)所述抽取废水的水泵采用虹吸式水泵。

　　本发明的另一目的是提供一种大型塑石假山施工废水排放方法，其可以优化大型塑石假山施工废水排放措施、减少和降低施工活动过程中的环境污染，减少对自然土壤的破坏，降低污水处理量。

　　为实现上述目的，本发明采取以下设计方案：

　　一种大型塑石假山施工废水排放方法，其方法步骤如下：

　　①首先搭建任一种所述的大型塑石假山施工废水排放系统，包括所述的废水排放系统及雨水排放管网，以对工程产生的废水进行汇集和中转;

　　②利用所述废水排放系统的地漏和滤网滤去汇集水流中携带的大粒径泥沙杂物;所述的大粒径尺寸为不大于滤网网格的尺寸;

　　③将上述过滤后的废水导入废水收集桶中，进一步沉降废水中的泥沙含量;对流入废水收集桶内的污水做分类处理：

　　I)如为施工前期喷浆作业的废水，则在废水收集桶中按照规程进行定时间的沉淀，该规程沉淀的时间至少为3小时;达标后的水通过吸出管路排入指定的最终回收废水的设施;

　　II)如为彩绘作业的废水或混有彩绘作业的废水，则利用泥沙悬浮颗粒沉淀方法，采用以下方式之一：

　　a)对低浓度的悬浮颗粒进行自由沉淀;其中，所述低浓度的浓度值小于50mg/L，沉淀时间不少于1小时;

　　b)对中浓度的悬浮颗粒通过加入絮凝剂进行悬浮颗粒处理，等待沉淀不少于30分钟;完成沉淀后将水体悬浮物剥离;其中，所述中浓度的浓度值为50～500mg/L;

　　c)对高浓度悬浮颗粒进行拥挤沉淀，所述高浓度的浓度值大于500mg/L;

　　④将净化后的废水用吸出管路抽出以进行二次利用，或通过雨水排放管网外排;将沉淀在废水收集桶中的沉积残留物颗粒移除。

　　所述施工废水排放方法中，所述步骤④b)中，所述的絮凝剂采用无机絮凝剂，有机高分子絮凝剂及微生物絮凝剂。

　　所述施工废水排放方法中，所述无机絮凝剂采用聚合氯化铝;或采用有机高分子絮凝剂中的水溶性聚合物。

　　所述施工废水排放方法中，加入絮凝剂进行悬浮颗粒处理时，持续搅拌絮凝剂，搅拌速率为每分钟不少于12次。

　　所述废水处理方法中，所述步骤④b)中，絮凝剂采用无机絮凝剂、有机高分子絮凝剂及微生物絮凝剂;进一步的，所述的无机絮凝剂采用聚合氯化铝;所述的有机高分子絮凝剂采用水溶性聚合物。

　　本发明系统及方法可应用于各类主题公园建设项目，自经济、环境的综合考虑，突出适用于降雨较为频繁，雨量较大，主题油漆施工较多的施工场地;施工废水收集系统适用于大型异型构筑物或喷浆造型建筑施工，以泥沙为主要污染物的施工场地施工废水、雨水的处理;废水处理措施适用于各类彩绘施工废水的处理。

　　本发明可以避免施工期间的污水侵蚀作用，实现合理的废水排放，减少环境损害。具有先进性、可操作性和简便性等特点;

　　本发明的优点是：

　　1.本发明系统及方法可以实现“绿色施工”，优化大型塑石假山施工废水排放措施、减少和降低施工活动过程中的环境污染;

　　2.本发明系统及方法施工简单，可随施工进展迅速跟进;废水收集系统可周转反复使用，可有效减少施工作业面的污染，对已完工成品起到有效保护作用，同时提高了现场文明施工成效;

　　3.喷浆和山体冲洗的雨水和废水沉降处理可采用直接观察法，简单易行;彩绘施工废水采用自由沉淀、絮凝沉淀原理，综合协调两种沉淀的处理作用，较仅经简单沉淀处理的处理措施，处理的水质具有很大的提高;

　　4.本发明系统及方法的施工废水收集和处理措施的应用，极大的减少了项目污水排放量，大大减少了污水外运量，节约了环境管理的投入对于减少项目排污处理成本，具备很好的经济效益。
