申请日2016.10.20
公开(公告)日2016.12.21
IPC分类号B01D21/02
摘要
本发明公开了一种污水沉降处理设备及处理方法，污水沉降处理设备包括沉降池，所述沉降池内设有沉降桶;所述沉降桶的底面开口处设有分离装置，所述分离装置的横截面面积从上到下逐渐增大，所述分离装置与所述沉降桶的内壁之间形成缝隙;所述沉降桶侧面上部的开孔连接进水管。污水沉降处理方法使用上述污水沉降处理设备。本发明的优点在于：提高了沉降效率，加大了处理污水的能力，减轻了下一道工序处理负荷;降低了输送水流的能量，节约了沉降池的投资。

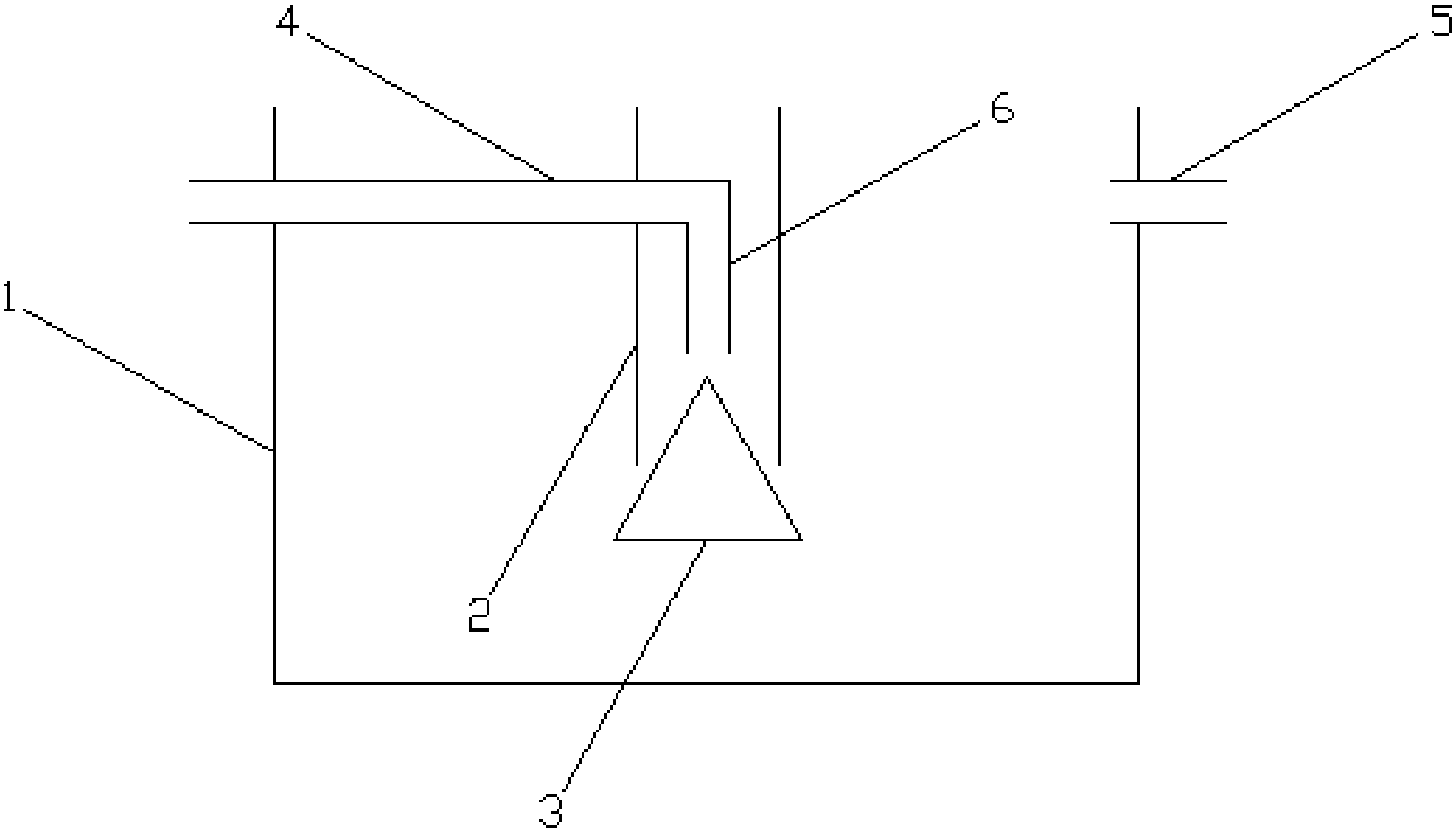

摘要附图
权利要求书
1.一种污水沉降处理设备，包括沉降池(1)，其特征在于：所述沉降池(1)内设有沉降桶(2);所述沉降桶(2)的底面开口处设有分离装置(3)，所述分离装置(3)的横截面面积从上到下逐渐增大，所述分离装置(3)与所述沉降桶(2)的内壁之间形成缝隙;所述沉降桶(2)侧面上部的开孔连接进水管(4)。
2.如权利要求1所述的污水沉降处理设备，其特征在于：所述沉降桶(2)设在所述沉降池(1)的中间，所述进水管(4)从所述沉降池(1)的一侧进入，所述沉降池的另一侧上部连接有出水管(5)。
3.如权利要求1所述的污水沉降处理设备，其特征在于：所述沉降桶(2)的顶面敞开。
4.如权利要求1所述的污水沉降处理设备，其特征在于：所述沉降桶(2)为圆柱体，所述分离装置(3)为圆锥体。
5.如权利要求1所述的污水沉降处理设备，其特征在于：所述分离装置(3)的上部位于所述沉降桶(2)内，其下部位于所述沉降桶(2)的下方，所述分离装置(3)的侧面与所述沉降桶(2)的下口边缘之间形成缝隙。
6.如权利要求5所述的污水沉降处理设备，其特征在于：所述分离装置(3)的底面直径比所述沉降桶(2)的直径大30%。
7.如权利要求1所述的污水沉降处理设备，其特征在于：所述进水管(4)在所述沉降桶(2)内的出水端连接有向下的弯头(6)。
8.如权利要求1所述的污水沉降处理设备，其特征在于：所述沉降桶(2)的顶面与所述沉降池(1)的顶面位于同一高度。
9.如权利要求1所述的污水沉降处理设备，其特征在于：所述分离装置(3)的底面与所述沉降池(1)的底面之间的距离为1米。
10.一种使用权利要求1至9任一项所述的污水沉降处理设备的污水沉降处理方法，其特征在于，包括下述步骤：将污水通过进水管(4)导入沉降桶(2)中;污水在沉降桶(2)中自上而下运行，从分离装置(3)与沉降桶(2)之间的缝隙流出到沉降池(1)中;污水中的悬浮物和颗粒沉降到沉降池(1)的底部，上清液进入下一道工序。
说明书
污水沉降处理设备及处理方法
技术领域
本发明涉及一种污水处理设备及处理方法，尤其涉及一种污水沉降处理设备及处理方法。
背景技术
污水处理的步骤包括：污水经过厌氧池生化处理后进入混凝池，经混凝处理后在沉降池内将污水中的悬浮物和颗粒沉降到池底，上清液流出进入下一道工序。
传统的沉降池的上部设有溢流槽，通过挡板拦下悬浮物和颗粒，上清液从溢流槽的入口进入，从出口流到下一工序。这种设计存的不足在于：由于溢流槽位于沉降池的上部，沉降池的的水流方向向上，连续不断的水流冲击容易使沉降池内的悬浮物和颗粒随水流方向运动而难以稳定沉降，沉降池内形成不了稳定的沉降环境，造成进入溢流槽入口的水流夹带较多悬浮物和颗粒，加大了下一道工序的处理负荷。
发明内容
本发明所要解决的技术问题是提供一种提高了沉降效率的污水沉降处理设备及处理方法。
本发明是通过以下技术方案解决上述技术问题的，污水沉降处理设备，包括沉降池，所述沉降池内设有沉降桶;所述沉降桶的底部开口处设有分离装置，所述分离装置的横截面面积从上到下逐渐增大，所述分离装置与所述沉降桶的内壁之间形成缝隙;所述沉降桶侧面上部的开孔连接进水管。
作为优化的技术方案，所述沉降桶设在所述沉降池的中间，所述进水管从所述沉降池的一侧进入，所述沉降池的另一侧上部连接有出水管。
作为优化的技术方案，所述沉降桶的顶面敞开。
作为优化的技术方案，所述沉降桶为圆柱体，所述分离装置为圆锥体。
作为优化的技术方案，所述分离装置的上部位于所述沉降桶内，其下部位于所述沉降桶的下方，所述分离装置的侧面与所述沉降桶的下口边缘之间形成缝隙。
作为优化的技术方案，所述分离装置的底面直径比所述沉降桶的直径大30%。
作为优化的技术方案，所述进水管在所述沉降桶内的出水端连接有向下的弯头。
作为优化的技术方案，所述沉降桶的顶面与所述沉降池的顶面位于同一高度。
作为优化的技术方案，所述分离装置的底面与所述沉降池的底面之间的距离为1米。
一种使用上述任一项所述的污水沉降处理设备的污水沉降处理方法，包括下述步骤：将污水通过进水管导入沉降桶中;污水在沉降桶中自上而下运行，从分离装置与沉降桶之间的缝隙流出到沉降池中;污水中的悬浮物和颗粒沉降到沉降池的底部，上清液进入下一道工序。
本发明的优点在于：提高了沉降池内水流的稳定性，从而提高了沉降效率，加大了处理污水的能力，减轻了下一道工序处理负荷;同时，由于取消了溢流槽和挡板，降低了水流受到的阻力，从而降低了输送水流的能量，并且节约了沉降池的投资。
