申请日2016.11.16
公开(公告)日2017.01.18
IPC分类号C02F9/10; C02F103/42
摘要
本发明涉及游泳池水处理系统，特别是有条件采用逆流式水处理循环方式的游泳池。有效的解决了逆流式游泳池机房占用面积较大，造价较高的问题。充分利用游泳池周边休息平台及通道下方的空间。游泳池水通过溢流水沟直接进入过滤装置的布水管，进入50cm~80cm石英砂滤层，过滤后的水经循环水泵加压，再经过消毒，回流到游泳池。由于过滤装置可利用的空间很大，因此可以采用多座并联，并且过滤速度可以在10M/H左右的慢速过滤。提高过滤出水水质。
权利要求书

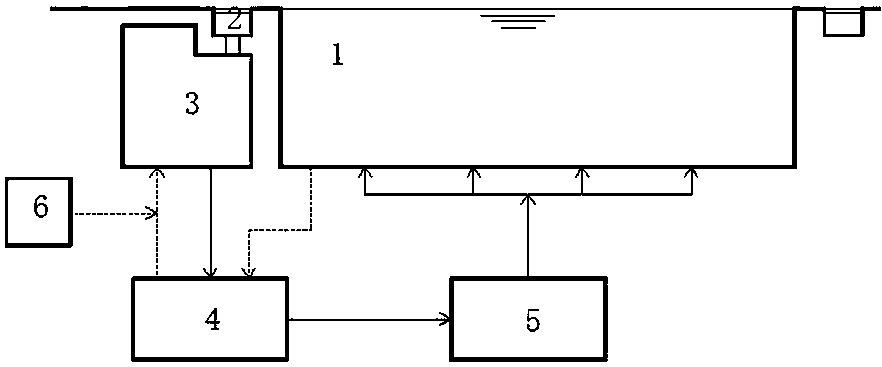

1.一种设置在游泳池边通过过滤介质过滤泳池水的过滤水箱系统，其特征在于:将游泳池溢水沟、过滤滤层、均衡水箱合并设置，采用石英砂活性炭等滤料低速过滤;过滤水箱可与游泳池同时合并建造，材质可以是土建、不锈钢、玻璃钢或碳钢配内衬;游泳池循环时，水从游泳池通过溢流水沟直接进入过滤水箱，再去设备间经过循环水泵加压，加热消毒后回流到游泳池。
2.根据权利要求1所述的过滤装置，其特征在于：设置在游泳池休息平台或通道的溢水沟下方，不占用其他营业面积。
3.根据权利要求1所述的过滤装置，其特征在于：采用慢速过滤，一般在10M/H左右， 过滤滤层的厚度在50~100CM之间，单层或双层石英砂滤料。
4.根据权利要求1所述的过滤装置，其特征在于：游泳池设备间内不再安装过滤器和均衡水箱，只有循环水泵、恒温设备、水质监测消毒装置、控制系统等，可有效节约设备占地空间，并极大降低造价。
5.根据权利要求1所述的过滤装置，其特征在于：选择循环水泵扬程时，同流量情况下不考虑过滤沙缸的水头损失,比起传统的压力过滤，选泵的扬程可降低4-6米。
说明书
一种游泳池水处理方法及装置
技术领域
本专利是一种游泳池的游泳池水处理装置，应用于游泳池水处理领域。
背景技术
随着社会进步及人们对健身的要求提高，城市高档小区及会所游泳池越来越多。目前游泳池特别是无边际游泳池循环系统多采用逆流式循环。在过滤时选用压力过滤器，实际操作过程中，为减少设备占地面积和投资，选用的过滤速度基本在20~25米之间。机房的主要面积都是用在均衡水箱和过滤器上。同时，游泳池周边空间在实际建造过程中作为仅作为休息平台和管廊等，利用率较低。夏天游泳池高负荷时水处理往往不达标。
发明内容
本发明专利具体内容：装置结构可以由钢筋混凝土、玻璃钢、不锈钢、碳钢附内衬等构成，管道部分由布水系统、石英砂过滤层、集水系统、溢流水系统、补水系统、排水系统组成。布水系统采用upvc管，散水管每隔5CM~10cm开孔，保证布水均匀。石英砂过滤层采用单层过滤，颗粒粒径在0.5~1.2mm，滤层厚度在50~80cm，过滤速度一般为小于10m/h。集水管周围布置d5~d15mm承托层,约10CM厚。集水管采用成品集水器。补水系统采用液位浮球或电子液位计。排水系统为放空管加阀门。
