申请日2016.10.17
公开(公告)日2017.02.22
IPC分类号C02F9/10
摘要

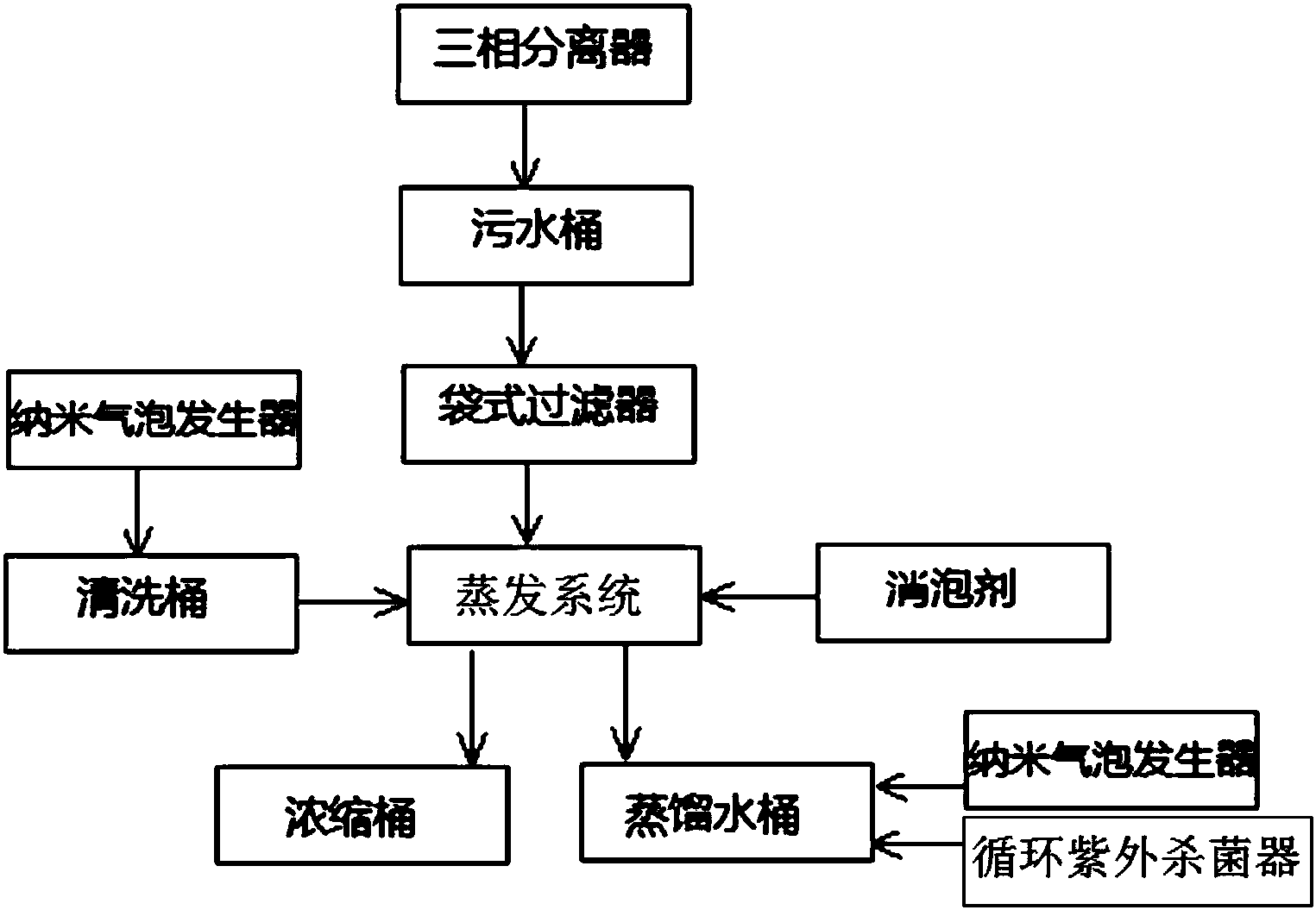

本发明公开了含油污水处理装置，包括：三相分离器，用于将污水中的浮油和泥渣分离出来;过滤系统，与所述三相分离器连接，用于过滤所述三相分离器输出的污水;蒸发系统，与所述过滤系统连接，用于将所述过滤系统输出的污水进行负压真空蒸馏;清洗系统，与所述蒸发系统连接，用于向所述蒸发系统提供清洗剂;收集系统，与所述蒸发系统连接，用于收集所述蒸发系统的浓缩废液和蒸馏水。本发明在负压下蒸发污水，蒸发产生的蒸汽被用来加热并蒸发污水，低能耗零排放，设备无消耗，适用于处理高COD污水，如印染、电镀、金属加工污水。
摘要附图
权利要求书
1.含油污水处理装置，其特征在于，包括：
三相分离器，用于将污水中的浮油和泥渣分离出来;
过滤系统，与所述三相分离器连接，用于过滤所述三相分离器输出的污水;
蒸发系统，与所述过滤系统连接，用于将所述过滤系统输出的污水进行负压真空蒸馏;
清洗系统，与所述蒸发系统连接，用于向所述蒸发系统提供清洗剂;
收集系统，与所述蒸发系统连接，用于收集所述蒸发系统的浓缩废液和蒸馏水。
2.根据权利要求1所述的含油污水处理装置，其特征在于：所述过滤系统包括污水桶和袋式过滤器，所述三相分离器与所述污水桶连接，所述污水桶与所述袋式过滤器连接，所述袋式过滤器与所述蒸发系统连接。
3.根据权利要求1所述的含油污水处理装置，其特征在于：所述清洗系统包括纳米气泡发生器和清洗桶，所述纳米气泡发生器与所述清洗桶连接，所述清洗桶与所述蒸发系统连接。
4.根据权利要求1所述的含油污水处理装置，其特征在于：所述收集系统包括浓缩桶、蒸馏水桶、纳米气泡发生器和循环紫外杀菌器，所述浓缩桶与所述蒸发系统连接，所述蒸馏水桶与所述蒸发系统连接，所述纳米起泡发生器与所述蒸馏水桶连接，所述循环紫外杀菌器与所述蒸馏水桶连接。
5.根据权利要求1所述的含油污水处理装置，其特征在于：所述蒸发系统包括预热逆流换热器、垂直管式换热器、蒸汽压缩与旋转活塞式压缩机和旋流分离器，所述预热逆流换热器包括一污水入口，所述预热逆流换热器与所述旋流分离器连接，所述旋流分离器与所述蒸汽压缩与旋转活塞式压缩机连接，所述蒸汽压缩与旋转活塞式压缩机与所述垂直管式换热器连接，所述垂直管式换热器包括一集中排出口和一溜出物排出口。
6.根据权利要求1所述的含油污水处理装置，其特征在于：所述三相分离器设置有一污水入口、一泥渣排放口和一浮油排放口。
说明书
含油污水处理装置
技术领域
本发明涉及污水处理领域，尤其涉及含油污水处理装置。
背景技术
随着现代工业的发展，企业产生的工业污水日益增多，高污染度污水量也随之增大，如何排放成了企业一个难题。高污染度水多产生于印刷业、电化学腐蚀业、金属加工业等工业方面，不锈钢酸洗、清洁和脱脂用冷却液、铸造脱模用冷却液等等液体一旦处理不当都会造成严重的环境污染。化学物理处理，通过物理沉淀、添加化学物品，一般用于低COD污水处理。膜过滤处理，污水通过不同尺寸的膜，大尺寸的污染物被留下，水等小分子物质通过，达到分离污染物的目的，高COD污水容易造成膜堵塞，需要定期更换膜，成本较高。
发明内容
本发明要解决的技术问题是提供含油污水处理装置，其在负压下蒸发污水，蒸发的蒸汽被用来加热并蒸发污水，最终获得清水输出，具有低能耗、零排放的优点，尤其适合对含油污水的处理。
含油污水处理装置，包括：
三相分离器，用于将污水中的浮油和泥渣分离出来;
过滤系统，与所述三相分离器连接，用于过滤所述三相分离器输出的污水;
蒸发系统，与所述过滤系统连接，用于将所述过滤系统输出的污水进行负压真空蒸馏;
清洗系统，与所述蒸发系统连接，用于向所述蒸发系统提供清洗剂;
收集系统，与所述蒸发系统连接，用于收集所述蒸发系统的浓缩废液和蒸馏水。
作为本发明所述的含油污水处理装置的改进，所述过滤系统包括污水桶和袋式过滤器，所述三相分离器与所述污水桶连接，所述污水桶与所述袋式过滤器连接，所述袋式过滤器与所述蒸发系统连接。
作为本发明所述的含油污水处理装置的改进，所述清洗系统包括纳米气泡发生器和清洗桶，所述纳米气泡发生器与所述清洗桶连接，所述清洗桶与所述蒸发系统连接。
作为本发明所述的含油污水处理装置的改进，所述收集系统包括浓缩桶、蒸馏水桶、纳米气泡发生器和循环紫外杀菌器，所述浓缩桶与所述蒸发系统连接，所述蒸馏水桶与所述蒸发系统连接，所述纳米起泡发生器与所述蒸馏水桶连接，所述循环紫外杀菌器与所述蒸馏水桶连接。
作为本发明所述的含油污水处理装置的改进，所述蒸发系统包括预热逆流换热器、垂直管式换热器、蒸汽压缩与旋转活塞式压缩机和旋流分离器，所述预热逆流换热器包括一污水入口，所述预热逆流换热器与所述旋流分离器连接，所述旋流分离器与所述蒸汽压缩与旋转活塞式压缩机连接，所述蒸汽压缩与旋转活塞式压缩机与所述垂直管式换热器连接，所述垂直管式换热器包括一集中排出口和一溜出物排出口。
作为本发明所述的含油污水处理装置的改进，所述三相分离器设置有一污水入口、一泥渣排放口和一浮油排放口。
本发明的有益技术效果在于：
本发明提供的含油污水处理装置在负压下蒸发污水，蒸发产生的蒸汽被用来加热并蒸发污水，蒸汽凝结后通过分离技术得到清澈蒸馏水;
本发明具有低能耗、零排放、成本低等优点，尤其适合对含油污水的处理;
本发明提供的纳米气泡发生器和循环紫外杀菌器能够实现蒸馏水的循环杀菌以及纳米增氧，大大抑制了细菌的产生。
