申请日2016.11.16
公开(公告)日2017.01.18
IPC分类号C02F1/50; B01F11/00
摘要
本发明涉及一种工业废水消毒装置，尤其涉及一种环保用工业废水高效消毒装置。本发明要解决的技术问题是提供一种消毒彻底、环保程度高、实用性强的环保用工业废水高效消毒装置。为了解决上述技术问题，本发明提供了这样一种环保用工业废水高效消毒装置，包括有机架、第一滑轨、第一滑块、移动框、第一滚轮、第一拉线、齿条、第二拉线、减速电机、椭圆轮、第二滚轮等;废水箱顶部左右两侧对称设有第二滑轨，第二滑轨上均设有第二滑块。本发明达到了消毒彻底、环保程度高、实用性强的效果，当要进行工业废水消毒工作时，使用本装置可以提升整个工作的工作效率。
权利要求书

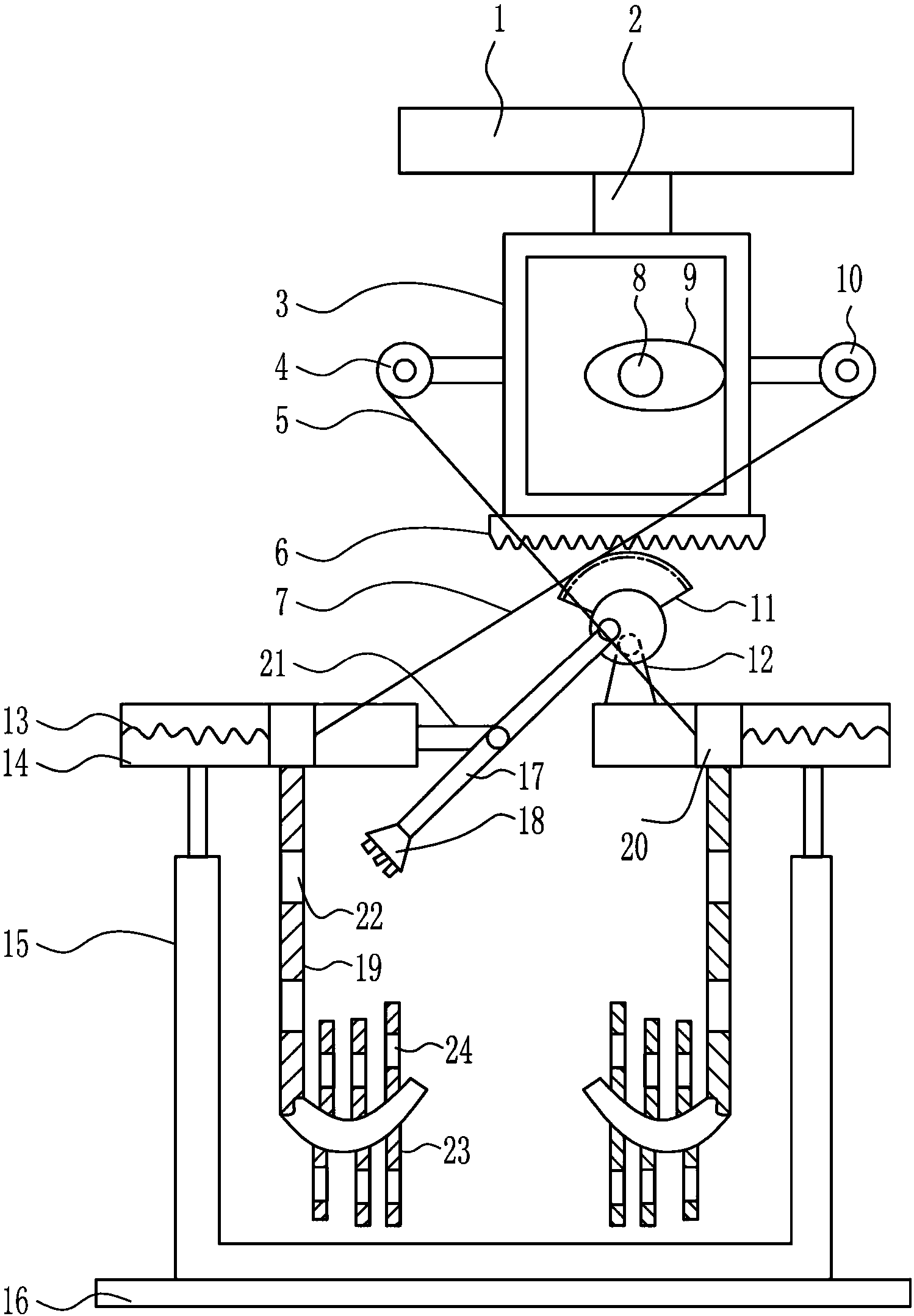

1.一种环保用工业废水高效消毒装置，其特征在于，包括有机架、第一滑轨(1)、第一滑块(2)、移动框(3)、第一滚轮(4)、第一拉线(5)、齿条(6)、第二拉线(7)、减速电机(8)、椭圆轮(9)、第二滚轮(10)、扇形齿轮(11)、摆动座(12)、弹簧(13)、第二滑轨(14)、废水箱(15)、底座(16)、摆动杆(17)、喷头(18)、搅拌杆(19)、第二滑块(20)和连杆(21);底座(16)顶部设有废水箱(15)，废水箱(15)顶部左右两侧对称设有第二滑轨(14)，第二滑轨(14)上均设有第二滑块(20)，左侧第二滑块(20)与左侧第二滑轨(14)的左端之间和右侧第二滑块(20)与右侧第二滑轨(14)的右端之间均连接有弹簧(13)，第二滑块(20)底部均连接有搅拌杆(19)，搅拌杆(19)伸入废水箱(15)内，左侧第二滑轨(14)的右端连接有连杆(21)，右侧第二滑轨(14)顶部左侧连接有摆动座(12)，摆动座(12)顶部前侧连接有扇形齿轮(11)，扇形齿轮(11)上转动式连接有摆动杆(17)，摆动杆(17)中部与连杆(21)右端转动式连接，机架上部安装有第一滑轨(1)，第一滑轨(1)上设有第一滑块(2)，第一滑块(2)底部连接有移动框(3)，移动框(3)左侧连接有第一滚轮(4)，第一滚轮(4)上绕有第一拉线(5)，第一拉线(5)下端与右侧第二滑块(20)的左侧连接，移动框(3)右侧连接右侧连接有第二滚轮(10)，第二滚轮(10)上绕有第二拉线(7)，第二拉线(7)下端与左侧第二滑块(20)的右侧连接，移动框(3)底部设有齿条(6)，扇形齿轮(11)与齿条(6)啮合，机架中部安装有减速电机(8)，减速电机(8)后侧偏心连接有椭圆轮(9)，椭圆轮(9)位于移动框(3)内。
2.根据权利要求1所述的一种环保用工业废水高效消毒装置，其特征在于，搅拌杆(19)上均匀地开有第一小孔(22)。
3.根据权利要求2所述的一种环保用工业废水高效消毒装置，其特征在于，还包括有搅拌叶片(23)，搅拌杆(19)下部均匀地连接有搅拌叶片(23)。
4.根据权利要求3所述的一种环保用工业废水高效消毒装置，其特征在于，搅拌叶片(23)上均匀地开有第二小孔(24)。
5.根据权利要求4所述的一种环保用工业废水高效消毒装置，其特征在于，拉线为钢丝绳。
6.根据权利要求1所述的一种环保用工业废水高效消毒装置，其特征在于，底座(16)的材质为Q235钢。
说明书
一种环保用工业废水高效消毒装置
技术领域
本发明涉及一种工业废水消毒装置，尤其涉及一种环保用工业废水高效消毒装置。
背景技术
工业废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。
工业废水的一个特点是水质和水量因生产工艺和生产方式的不同而差别很大。如电力、矿山等部门的废水主要含无机污染物，而造纸和食品等工业部门的废水，有机物含量很高，BOD5(五日生化需氧量)常超过2000毫克/升，有的达30000毫克/升。即使同一生产工序，生产过程中水质也会有很大变化，如氧气顶吹转炉炼钢，同一炉钢的不同冶炼阶段，废水的pH值可在4～13之间，悬浮物可在250～25000毫克/升之间变化。
消毒是指杀死病原微生物、但不一定能杀死细菌芽孢的方法。通常用化学的方法来达到消毒的作用。用于消毒的化学药物叫做消毒剂。灭菌是指把物体上所有的微生物全部杀死的方法，通常用物理方法来达到灭菌的目的。防腐是指防止或抑制微生物生长繁殖的方法。用于防腐的化学药物叫做防腐剂。无菌不含活菌的意思，是灭菌的结果。防止微生物进入机体或物体的操作技术称为无菌操作。
随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。因此，对于保护环境来说，工业废水的处理比城市污水的消毒处理更为重要。
现有的工业废水消毒装置存在消毒不彻底、环保程度低、实用性弱的缺点，因此亟需研发一种消毒彻底、环保程度高、实用性强的环保用工业废水高效消毒装置。
发明内容
(1)要解决的技术问题
本发明为了克服现有的工业废水消毒装置存在消毒不彻底、环保程度低、实用性弱的缺点，本发明要解决的技术问题是提供一种消毒彻底、环保程度高、实用性强的环保用工业废水高效消毒装置。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种环保用工业废水高效消毒装置，包括有机架、第一滑轨、第一滑块、移动框、第一滚轮、第一拉线、齿条、第二拉线、减速电机、椭圆轮、第二滚轮、扇形齿轮、摆动座、弹簧、第二滑轨、废水箱、底座、摆动杆、喷头、搅拌杆、第二滑块和连杆;底座顶部设有废水箱，废水箱顶部左右两侧对称设有第二滑轨，第二滑轨上均设有第二滑块，左侧第二滑块与左侧第二滑轨的左端之间和右侧第二滑块与右侧第二滑轨的右端之间均连接有弹簧，第二滑块底部均连接有搅拌杆，搅拌杆伸入废水箱内，左侧第二滑轨的右端连接有连杆，右侧第二滑轨顶部左侧连接有摆动座，摆动座顶部前侧连接有扇形齿轮，扇形齿轮上转动式连接有摆动杆，摆动杆中部与连杆右端转动式连接，机架上部安装有第一滑轨，第一滑轨上设有第一滑块，第一滑块底部连接有移动框，移动框左侧连接有第一滚轮，第一滚轮上绕有第一拉线，第一拉线下端与右侧第二滑块的左侧连接，移动框右侧连接右侧连接有第二滚轮，第二滚轮上绕有第二拉线，第二拉线下端与左侧第二滑块的右侧连接，移动框底部设有齿条，扇形齿轮与齿条啮合，机架中部安装有减速电机，减速电机后侧偏心连接有椭圆轮，椭圆轮位于移动框内。
优选地，搅拌杆上均匀地开有第一小孔。
优选地，还包括有搅拌叶片，搅拌杆下部均匀地连接有搅拌叶片。
优选地，搅拌叶片上均匀地开有第二小孔。
优选地，拉线为钢丝绳。
优选地，底座的材质为Q235钢。
工作原理：当要进行工业废水消毒工作时，工作人员向喷头里注入消毒液，消毒液从喷头喷入废水箱，同时控制减速电机顺时针转动，带动椭圆轮顺时针转动，当椭圆轮的远端与移动框右侧内壁接触时，带动移动框向右运动，使得第一滚轮、第二滚轮和齿条向右运动，第一滚轮向右运动放第一拉线，右侧的第二滑块在右侧的弹簧的弹力作用下向右运动，带动右侧的搅拌杆向右运动搅拌废水和消毒液的混合物，第二滚轮向右运动收第一拉线，左侧的第二滑块向右运动，带动左侧的搅拌杆向右运动搅拌废水和消毒液的混合物，齿条向右运动带动扇形齿轮顺时针转动，带动摆动杆顺时针摆动，喷头把消毒液均匀地洒在废水箱内，当椭圆轮的远端与移动框左侧内壁接触时，带动移动框向左运动，使得第一滚轮、第二滚轮和齿条向左运动，第一滚轮向左运动收第一拉线，右侧的第二滑块向左运动，带动右侧的搅拌杆向左运动搅拌废水和消毒液的混合物，第二滚轮向左运动放第一拉线，左侧的第二滑块在左侧弹簧的弹力作用下向左运动，带动左侧的搅拌杆向左运动搅拌废水和消毒液的混合物，齿条向左运动带动扇形齿轮逆时针转动，带动摆动杆逆时针摆动，喷头把消毒液均匀地洒在废水箱内，如此不断控制减速电机顺时针转动，使得喷头不断的左右移动，喷头不断把消毒液均匀地洒在废水箱内，搅拌杆不断左右移动搅拌废水和消毒液的混合物，直到工业废水消毒工作完成时，控制减速电机停止转动，工业废水消毒工作完毕。
因为搅拌杆上均匀地开有第一小孔，当搅拌杆不断左右移动搅拌废水和消毒液的混合物时，第一小孔可以减轻搅拌杆的阻力，使得搅拌杆左右移动的更轻便，使得搅拌效果更好，提高整个消毒工作的工作效率。
因为还包括有搅拌叶片，搅拌杆下部均匀地连接有搅拌叶片，当搅拌杆不断左右移动搅拌废水和消毒液的混合物时，搅拌叶片也不断左右移动搅拌废水和消毒液的混合物，使得搅拌效果更好，提高了装置的实用性。
因为搅拌叶片上均匀地开有第二小孔，当搅拌叶片不断左右移动搅拌废水和消毒液的混合物时，第二小孔可以减轻搅拌叶片的阻力，使得搅拌叶片左右移动的更轻便，使得搅拌效果更好，提高整个消毒工作的工作效率。
因为拉线为钢丝绳，可以提升装置的承重能力和使用年限，以及装置的实用性。
因为底座的材质为Q235钢，Q235钢具有很强的耐腐蚀性，可以提升装置的实用性和使用年限。
(3)有益效果
本发明达到了消毒彻底、环保程度高、实用性强的效果，当要进行工业废水消毒工作时，使用本装置可以提升整个工作的工作效率，而且可以使得搅拌效果大大提高，节省了更多的人力物力和工作时间，使得工业废水消毒工作更加轻松便捷。
